Tipi di box gru: capire il design e confrontare i vantaggi

L'albero motore può essere considerato l'elemento principale di qualsiasi gru, è questo semplice design che è responsabile del fatto che quando la valvola viene girata, l'alimentazione idrica è bloccata. Quando si sceglie un modello particolare, è necessario prendere in considerazione non solo le dimensioni geometriche, ma anche le condizioni operative di questo dispositivo. Il materiale proposto ti consentirà di capire cos'è una gru, la sua struttura e il suo principio di funzionamento, così come l'aiuto nella scelta.

Tipi di cespuglio del rubinetto

Per quanto riguarda la classificazione, a seconda del progetto si può distinguere:

• dispositivi con una connessione a vite senza fine, durante il funzionamento, l'asta semplicemente estende e chiude il passaggio attraverso il quale è entrata acqua. La gru a vite senza fine è un classico, la maggior parte dei vecchi dispositivi appartiene a questa categoria.

Fai attenzione! Per capire che questo tipo di boccola è utilizzato nel rubinetto può essere determinato da quanti giri devi fare prima che l'acqua si chiuda. Nei modelli a vite senza fine, il calcio scende senza intoppi, quindi è necessario fare qualche giro completo.

• Ceramica - non tutto il dispositivo è fatto di ceramica, ma solo 2 dischi, che sono l'elemento di blocco. Il prezzo è leggermente superiore a quello della controparte worm, ma i dischi ceramici si consumano molto lentamente, inoltre, la valvola può essere chiusa quasi istantaneamente, ruotando la manopola di circa 90?

• Nota vale di più e dispositivi a sfera. La scatola dell'asse della valvola a sfera differisce da quanto sopra in quanto la solita sfera metallica con un foro passante agisce come un elemento di bloccaggio. Così come la versione in ceramica consente di bloccare rapidamente il flusso dell'acqua.

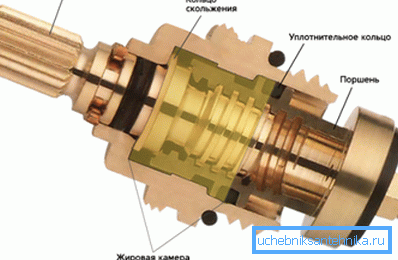

In generale, il design delle scatole dell'asse della gru di diversi produttori rimane lo stesso, solo le singole parti vengono cambiate per aumentare la durata. Ad esempio, alcuni produttori sono soddisfatti della camera di grasso tra la guarnizione e l'anello di contatto, questo aumenta la durata del pistone e garantisce la scorrevolezza della rotazione della maniglia.

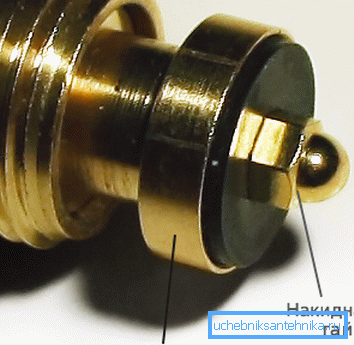

Una guarnizione di chiusura può essere semplicemente protetta con un guscio di ottone - questo gli permetterà di non strisciare sotto i carichi.

I tipi + le dimensioni dell'albero motore sono particolarmente importanti nella scelta. Se il tipo di questo dispositivo influenza solo la durata e la facilità d'uso della gru, la possibilità di installare una boccola nello slot dipende dalla sua dimensione.

Ulteriori informazioni sul dispositivo e l'installazione

Per quanto riguarda i tipi di gru che possono essere considerati ottimali, non esiste una risposta universale, tutto dipende dalle condizioni operative e dai requisiti della gru. Pertanto, ha senso considerare la progettazione e il principio di funzionamento dei tipi di dispositivi elencati in precedenza.

Il dispositivo e il principio di funzionamento della gru a vite

Il principio di funzionamento è che durante la rotazione del volano l'asta si muove su e giù e la guarnizione di bloccaggio in gomma fissata alla sua estremità chiude in modo affidabile il canale attraverso il quale scorre l'acqua. È proprio la guarnizione di bloccaggio che può essere considerata il "collegamento più debole", ma non sarà difficile sostituirla, quindi la gru in gomma può essere considerata abbastanza affidabile.

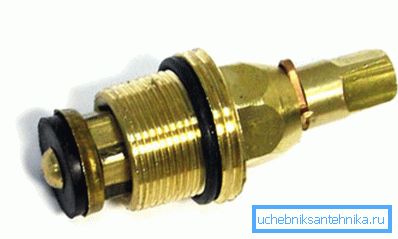

Un'asta di metallo con una filettatura sinistrorsa (nota anche come vite senza fine) è fissata nello stelo. L'asta stessa è prodotta sotto forma di un'asta esagonale cava con una testa per il montaggio della maniglia (volano). Alla fine della vite senza fine è assicurata la guarnizione di gomma di bloccaggio.

Con il tipo di testa sotto il volano, puoi giudicare chi è il produttore della scatola dell'asse della gru. Nei modelli di produzione domestica, ha una forma tetraedrica, mentre nei modelli stranieri ha una tacca rotonda. Ad esempio, la gru bush 20 slot - garanzia di produzione estera.

Se lo confrontiamo con gli analoghi (ceramica e palla), allora possiamo solo notare che la durata è molto più bassa. Ma una simile boccola dell'asse della gru è molto meno impegnativa per la qualità dell'acqua, così che se ci sono piccole inclusioni meccaniche nell'acqua, allora questa opzione è adatta.

Per quanto riguarda le dimensioni, il sottocarro stesso è considerato una scatola di gru 3 4, 3/8, 1/2 pollici. Questi sono i diametri della parte di atterraggio che si trovano nella maggior parte delle case.

Gru in ceramica

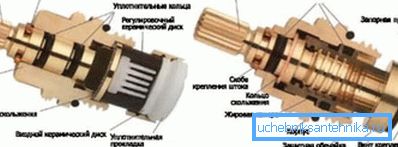

L'elemento chiave di tale dispositivo è costituito da 2 piastre in ceramica con una superficie perfettamente liscia. Un foro passante della stessa forma è fatto in ciascuno di essi. La piastra inferiore è fissa e la piastra superiore è collegata allo stelo e alla maniglia. Se un carter con un volano richiede diversi giri per aprirsi, allora il massimo che un analogo a mezzo giro richiederebbe è un 90 °.

Quando la valvola si apre, i fori nei dischi inferiore e superiore sono allineati, quando chiusi, la piastra superiore ruota in modo che i fori si sovrappongano.

Fai attenzione! L'unico inconveniente di questo design può essere considerato quasi completo inadatto alla riparazione. Se il disco ceramico non funziona, dovrai acquistare una nuova scatola.

La tenuta dipende dalla precisione con cui le piastre si adattano l'una all'altra, quindi la scatola del rubinetto a mezzo giro dovrebbe passare solo acqua pulita, senza particelle di sabbia e altre inclusioni solide. Ad esempio, può essere utilizzato per fornire acqua dopo il filtro.

Sulla dimensione e l'intercambiabilità dei casi di gru

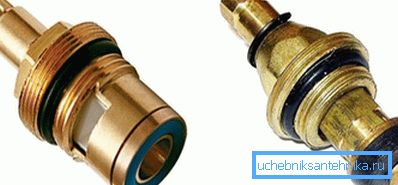

Molto spesso, le persone vogliono sostituire la gru a verme che perde costantemente con quella in ceramica. A questo proposito, sorge la domanda: sarà necessario sostituire l'intera gru o semplicemente inserirne una nuova al posto della vecchia scatola della gru.

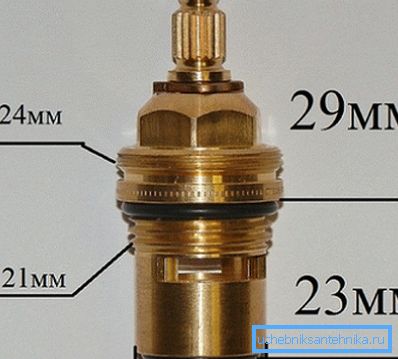

Quando si sceglie, è necessario concentrarsi sul diametro del foro di montaggio, ovvero la dimensione di quella parte dell'albero motore avvitata nel miscelatore, deve corrispondere esattamente alle dimensioni della presa. È chiaro che, ad esempio, una scatola di rubinetti da 3 8 pollici non è adatta per un foro di diametro inferiore.

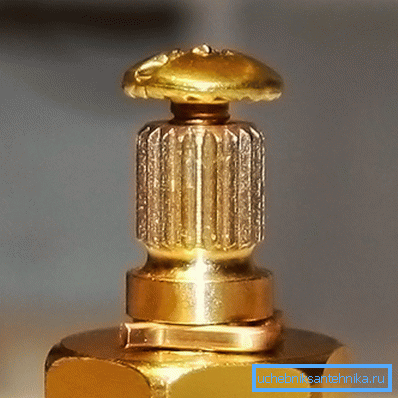

Prestare inoltre attenzione alle parti del dispositivo sotto il volano. Nei dispositivi importati, il numero di tacche è importante, e quelli domestici hanno questa parte completamente realizzata sotto forma di tetraedro. Quindi, se una gru domestica viene sostituita con un analogo in ceramica, sarà necessario sostituire anche un volano.

Per quanto riguarda la lunghezza, in questo parametro la maggior parte delle gru non è diversa l'una dall'altra, il che contribuisce solo alla loro intercambiabilità.

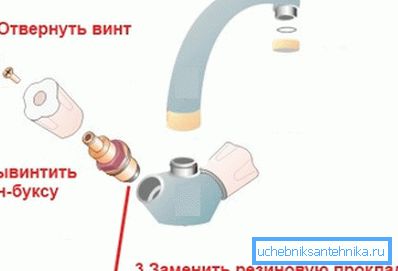

L'ordine del lavoro quando si sostituisce e si ripara kranbuksy

Quando si sostituiscono le istruzioni per il lavoro sarà simile a questo:

• Per prima cosa è necessario interrompere l'approvvigionamento idrico e iniziare a smantellare il vecchio dispositivo. Il primo passo è rimuovere il cappuccio dal volano;
• mostrerà un bullone sotto di esso, svitandolo, è possibile rimuovere la valvola;

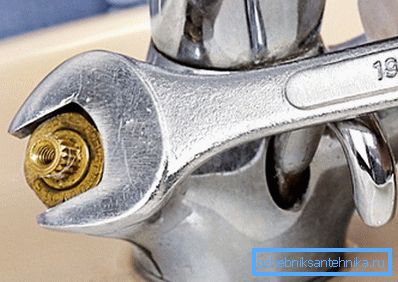

• successivamente, è possibile utilizzare la chiave per svitare la boccola dal nido di atterraggio;

• dopo aver ispezionato il filo e rimosso i detriti, è possibile installare una nuova scatola gru. I lavori vengono eseguiti nell'ordine inverso: la bussola stessa viene avvitata per prima, quindi il giro del cappuccio decorativo e la valvola inizia.

Fai attenzione! Quando si sceglie una nuova scatola gru, è estremamente importante scegliere la giusta dimensione. Non vale la pena fare una scelta a occhio, in quanto è possibile ottenere, per esempio, un Kranbuksa con un diametro del foro da 3/8 pollici, mentre è necessario un carroponte da 1 2 2 pollici.

L'installazione del volano viene eseguita solo se corrisponde al numero di slot sull'ugello. È chiaro che le scanalature della boccola della gru 18 e un volano con una sezione trasversale quadrata del foro sono semplicemente incompatibili.

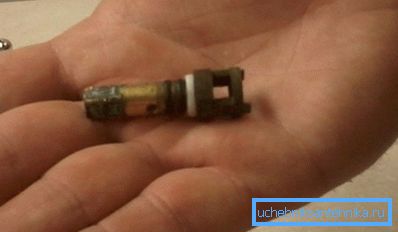

Per quanto riguarda le riparazioni, nel caso degli ingranaggi a vite senza fine, di solito consiste nella sostituzione della guarnizione di bloccaggio. In questo caso, tutto ciò che occorre fare è smantellare i Kranbucks e sostituire la vecchia guarnizione con una nuova. Se lo desideri, puoi persino tagliarlo da una gomma piuttosto spessa e spessa.

Molto peggio, se il fondo del piazzale di atterraggio è danneggiato, in conseguenza di ciò, anche se la gabbia della gru è posata correttamente, perde un po '. In questo caso, sarà necessario sostituire l'intera gru, come misura temporanea è possibile considerare l'installazione di una guarnizione più spessa.

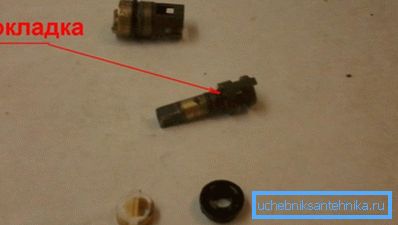

Per quanto riguarda i Kranbuks in ceramica, quindi, molto probabilmente, quando compaiono problemi di tenuta, solo la sua sostituzione completa aiuterà. Ma a volte la causa di una perdita risiede nell'abrasione dell'anello, attraverso il quale fornisce un serraggio stretto delle piastre l'una all'altra.

In questo caso, la riparazione è possibile con le proprie mani, per questo è sufficiente semplicemente tagliare un nuovo anello di circa lo stesso spessore (non è necessario osservare con precisione le dimensioni) e posizionarlo al posto di quello vecchio sull'asta. Su questo la possibilità di riparare i libri di gru in ceramica è esaurita.

Riassumendo

L'albero motore è un meccanismo semplice ma non meno importante, che è responsabile del normale funzionamento di qualsiasi rubinetto in casa. Il materiale proposto fornirà un'idea del principio di funzionamento di tali dispositivi e determinerà la scelta.

Il video in questo articolo può essere visto come una guida rapida per la sostituzione automatica della scatola della gru.
