Tipi di gru: familiari con la classificazione delle valvole

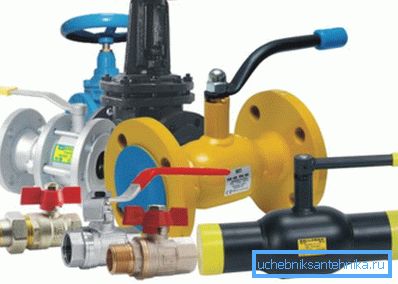

Quali tipi di rubinetti sanitari sono attualmente utilizzati? In questa pubblicazione, faremo conoscenza con le valvole di piccole e medie dimensioni, utilizzate negli impianti di approvvigionamento idrico e di riscaldamento di edifici privati ​​e condominiali.

Valvole a saracinesca

Sono utilizzati nelle unità di misurazione di ascensori e acqua, nonché per il taglio di alcune sezioni di grandi condutture di acqua e circuiti di riscaldamento. Dimensioni tipiche utilizzate all'interno della casa - ДУ50 - ДУ100.

Tuttavia: negli ascensori dello Stalinok è raro trovare valvole DU150. Anche le taglie più grandi vengono utilizzate solo sulle linee di riscaldamento.

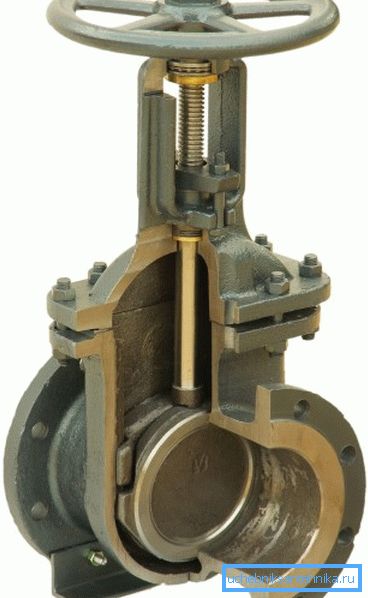

L'acqua nella valvola è bloccata da un paio di guance singole o da un cuneo monolitico, che viene alimentato nel corpo con un'asta a vite. Specchi (o-ring) sulle guance (cuneo) e sul corpo - metallo; la tenuta è ottenuta da forti superfici di serraggio.

materiale

Ecco un elenco di materiali utilizzati nella produzione di valvole.

esecuzione

Le valvole a saracinesca possono essere classificate:

• Per fissare le guance contro gli specchietti. Le valvole in acciaio sono solitamente completate con un cancello monolitico, ghisa - un cuneo tra le due guance o tra le guance e il corpo.
• La forma della maniglia. Per i prodotti in ghisa è caratterizzato da una ruota rotonda, per l'acciaio - perpendicolare al manico dello stelo.
• Mobilità azionaria. Può scorrere fuori dalla custodia quando viene aperto o risiede all'interno della custodia. In quest'ultimo caso, l'otturatore ha una sua filettatura.

caratteristica

Vantaggi delle valvole a saracinesca:

1. Resistenza idraulica relativamente bassa.
2. Dimensioni di installazione ridotte (inferiori alla valvola a vite dello stesso diametro).
3. Possibilità di installazione con qualsiasi direzione del flusso d'acqua.

svantaggi:

1. La necessità di periodiche ghiandole di ripieno e di macinare le guance, che sono raccolti depositi.
2. Dimensioni significative nella direzione perpendicolare all'asse della condotta (l'otturatore si ritrae nell'alloggiamento, ricorda?).
3. Rigidità molto moderata dell'otturatore. La situazione in cui non vi è alcuna perdita attraverso la valvola di controllo in un nodo di ascensore circolare è bloccata - un'eccezione piuttosto che la regola.

Valvole a innesto

L'acqua viene bloccata girando il tappo con il lappato verso il corpo. La tenuta è garantita dalla quasi totale assenza di uno spazio tra spina e alloggiamento. Materiali - metalli con un coefficiente di attrito relativamente basso, non inclini alla corrosione e attaccati alle superfici adiacenti tra loro: ghisa e ottone.

In condomini, le valvole di dimensioni 15 - 40 mm vengono utilizzate in grandi quantità.

esecuzione

In questo caso, la classificazione delle gru per tipo è anche possibile per diversi motivi.

• Lo scafo può essere modulare o monolitico.

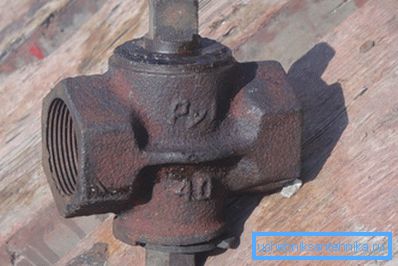

• La tenuta dello stelo del tubo può essere garantita da un premistoppa con un premistoppa o dalla forza di serrare il tappo al corpo. In quest'ultimo caso, è attratto dal dado sul gambo che passa attraverso il corpo.

• La valvola può essere dotata di maniglia o sovrapposizione con una chiave.

caratteristica

vantaggi:

1. Il prezzo basso associato alla semplicità del design della gru.
2. Un canale abbastanza largo attraverso il traffico, che consente alla valvola di non intasare i detriti.

svantaggi:

1. Alle gru di riempimento - perdite costanti del premistoppa durante la chiusura e l'apertura, nelle gru di trazione - il rischio che un rivestimento si strappi.

Nota: per riempire la valvola del tappo premistoppa con le proprie mani, la tubazione dovrà essere svuotata su entrambi i lati. Altrimenti, la spina disturbata potrebbe volare fuori dallo scafo sul fronte dell'acqua.

1. Grande sforzo necessario per riposizionare la gru.
2. Elevata resistenza idraulica.

Valvola a vite

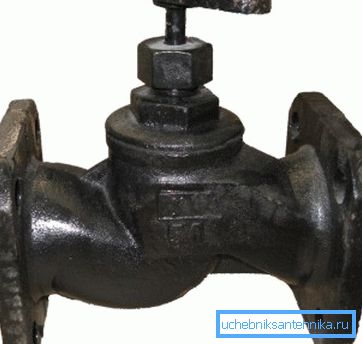

La valvola mobile è azionata da un'asta a vite. Chiude l'acqua, aggrappandosi alla sella con un foro passante. Materiali - ghisa (attualmente, le valvole di grandi dimensioni sono principalmente prodotte da esso) e ottone.

esecuzione

Quali tipi di rubinetti con valvola mobile e asta a vite vengono utilizzati nell'impianto idraulico:

• La valvola può essere interamente in metallo, con uno specchio lucidato, o con una guarnizione in gomma o paronite (ancora una volta, in gomma, solo resistente e resistente al calore).
• La valvola interamente in metallo, a sua volta, può avere uno specchio piano o conico.

Attenzione: una varietà di rubinetti con una valvola conica in ottone è, secondo l'autore, la creazione di un genio cupo, inviato agli idraulici come punizione per l'ubriachezza. La valvola bloccata nell'alloggiamento (ed è bloccata molto spesso) non può essere rimossa senza rimuovere completamente la valvola. L'ovvia istruzione non è di comprare questo miracolo di equipaggiamento ostile in nessuna circostanza.

• La guarnizione dello stelo può essere realizzata con un paraolio o uno o due anelli di gomma.

caratteristica

vantaggio:

1. Facile da riparare

svantaggi:

1. La necessità di imballare la ghiandola e la sostituzione periodica della guarnizione (se disponibile).
2. Elevata resistenza idraulica.
3. Accumulo costante di spazzatura sotto la sella.

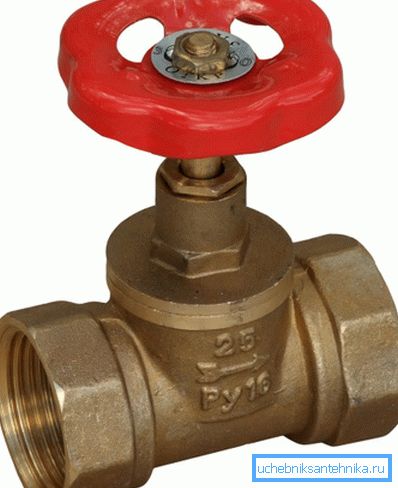

4. Installazione con un'unica direzione del flusso d'acqua. Una valvola controcorrente si apre quando si tenta di aprire una valvola.

Valvole a sfera

Tutti i tipi di valvole a sfera rappresentano un profondo lavoro sugli errori nella progettazione delle valvole in sughero.

Il tappo in essi è una palla con un canale passante uguale al diametro della pipeline che viene collegata. È sigillato con due anelli di sede in polimero a basso attrito. Di norma, sigilla lo stelo.

Materiali: ottone e (meno comunemente) acciaio inossidabile; Teflon o fluoroplastica agiscono come un sigillante. Dimensioni: da DN50 a DU500.

esecuzione

Diversi tipi di valvole a sfera utilizzate nelle reti di ingegneria domestica differiscono principalmente nel design e nella forma del corpo.

• La pipeline può essere filettata, flangiata o saldata.
• Il corpo può essere pieghevole (sul filo o sui talloni) o interamente saldato.
• La maniglia può essere fissa o rimovibile, sotto forma di leva o farfalla.
• La valvola può essere combinata con un raccordo arbitrario o un filtro grossolano.

caratteristica

Cerchiamo di essere concisi: le valvole a sfera non hanno nessuno degli inconvenienti sopra citati. I malfunzionamenti sono estremamente rari e si riducono principalmente alla necessità di precaricare il sigillo sviluppato intorno allo stelo dopo diverse centinaia di cicli di apertura-chiusura.

conclusione

Speriamo che il nostro materiale aiuti il ​​lettore nella selezione delle valvole. L'articolo può sembrare un po 'di parte; tuttavia, si basa solo sull'esperienza dell'autore (vedi anche l'articolo Valvola a sfera 3: 4 - dispositivo, caratteristiche, installazione).

Come sempre, il video in questo articolo offrirà ulteriori informazioni. Buona fortuna!
