Trapani per pozzi fai-da-te: caratteristiche e produzione

Se non vuoi pagare per il lavoro di estranei e vuoi costruire un pozzo con le tue mani, allora avrai bisogno di uno strumento. Per la perforazione, abbiamo prima bisogno di borace, che non sono sempre economici da acquistare, soprattutto se devono funzionare una sola volta.

Diremo come realizzare trapani fatti in casa per pozzi con mezzi improvvisati.

Borace fatto in casa

vite

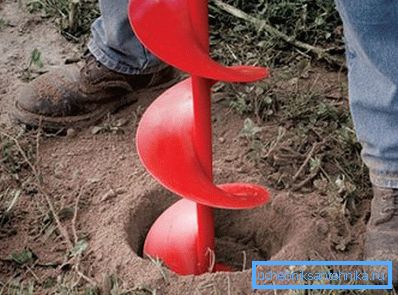

La vite o vite è una costruzione molto semplice: è una striscia di acciaio intrecciata a forma di spirale attorno all'asse e saldata saldamente. Come asse, utilizzare un tubo o asta di metallo, alla cui estremità è attaccata una maniglia con una rotazione o maniglie per ruotare l'utensile..

Quando si ruota la spirale inizia a scavare il terreno e sollevarlo con le sue lame sul principio della vite. Alla fine del proiettile c'è una punta affilata, che aumenta la praticità e l'efficienza. (Vedi anche l'articolo Come attrezzare un pozzo con le tue mani.)

Per la fabbricazione della versione classica, avrete bisogno di attrezzature speciali, macchine e forni per temprare l'acciaio da cui viene ricavata la spirale. Per ovvie ragioni, fare da solo uno strumento del genere non ci riuscirà.

Tuttavia, c'è un modo per aggirare queste condizioni e fare ancora la vite da soli:

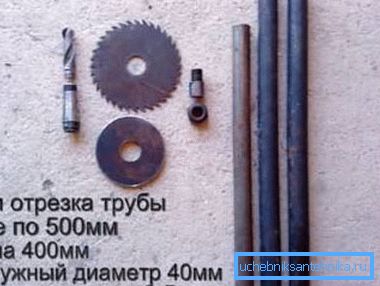

1. Tagliare tre pezzi di tubo d'acciaio con un diametro di 40 mm e uno spessore della parete di 3,5 mm. La lunghezza di un segmento - 40 cm, gli altri due - 50 cm;

1. Prendiamo una lunghezza del tubo di mezzo metro e con l'aiuto di una mazza ne fa una delle sue estremità ovali;

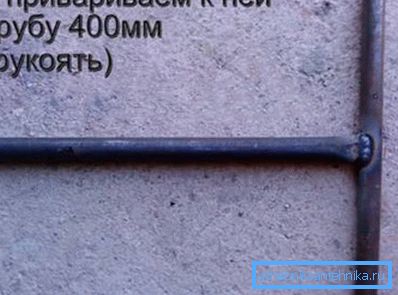

1. Con l'estremità ovale saldiamo questo tubo ad un segmento di 40 cm esattamente nel mezzo, avendo ottenuto una maniglia a forma di T;

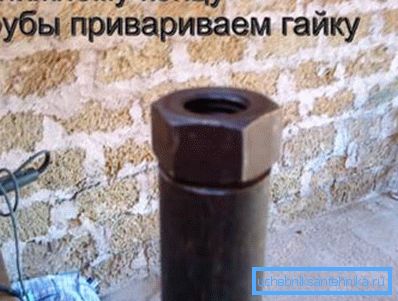

1. All'estremità inferiore della parte con la maniglia, saldare il dado M20;

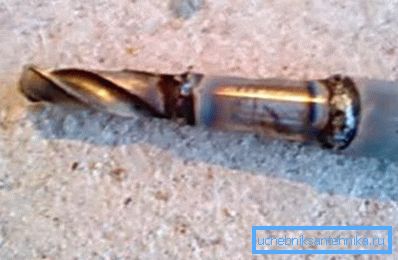

1. Prendiamo un altro segmento di mezzo metro e saldiamo una punta a forma di cono con una punta troncata alla sua estremità, saldare la punta del trapano sul metallo con un diametro di 2 cm alla punta;

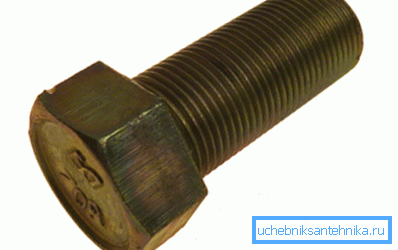

1. All'altra estremità di questo bullone saldato M20. Cerchiamo di mantenere la disposizione coassiale di tutte le parti della struttura;

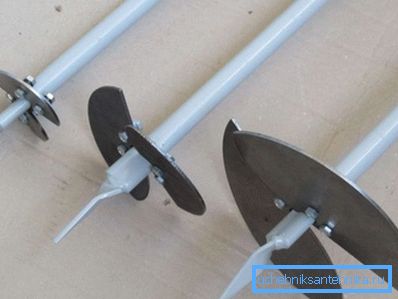

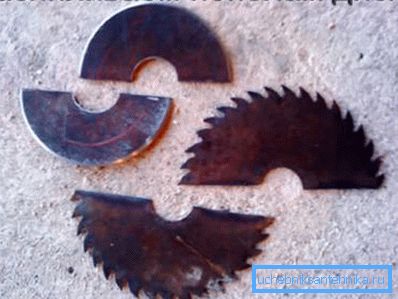

1. Prendiamo due dischi per una sega circolare, uno con un diametro di 10 cm, l'altro - 15 cm e li ho visti a metà con una smerigliatrice angolare con un disco per tagliare l'acciaio;

1. A una distanza di 20 cm dall'estremità della punta con un trapano, le metà di un diametro più piccolo vengono saldate al tubo con un angolo di 20 gradi l'uno di fronte all'altro. Di conseguenza, tra le due metà sarà un angolo di 40 gradi;
2. Ritiriamo di 15 centimetri verso l'alto ea questo livello saldiamo le metà di un diametro maggiore nello stesso modo;

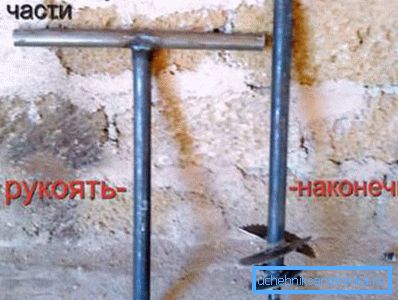

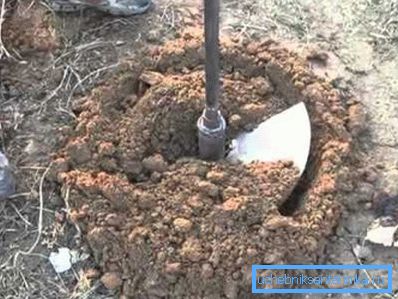

1. Fissiamo la parte con la maniglia alla parte operativa con il trapano ed eseguiamo la prova di perforazione. Se tutto risulta e il trapano non si piega, non si rompe e non trapano normalmente, quindi la produzione può essere considerata un successo. Resta da aprire il prodotto con la vernice.

Shock Drill

Le punte per la perforazione manuale dei pozzetti mediante il metodo del cavo a percussione sono sezioni di tubo con una valvola di ritegno che, una volta lasciate cadere nel pozzo, catturano il terreno e lo sollevano verso l'alto. Il sonno non consente la valvola di razza. (Vedi anche l'articolo Come pulire un pozzo: le sfumature del lavoro.)

Il prezzo di un prodotto di fabbrica è abbastanza alto da essere acquistato per uso singolo.

Pertanto, abbiamo preparato un'istruzione per la produzione indipendente di un tuorlo:

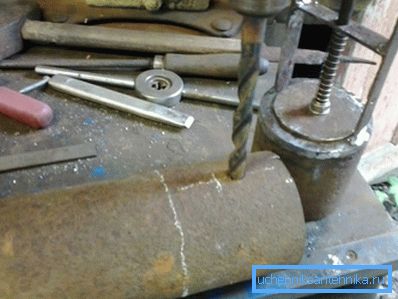

1. Prendiamo un pezzo di tubo lungo 0,6 m con un diametro interno di 7 cm. Lo spessore della parete è 3,5 - 5 mm. Sul bordo del tubo praticiamo due fori con un diametro di 1 cm ciascuno.

1. Inserire un pezzo di barra d'acciaio nei fori e saldarlo. La maniglia di montaggio per il fissaggio di un cavo risulta.
2. D'altra parte, perforiamo due degli stessi fori, spostandoli solo rispetto all'asse del tubo nella direzione del suo corpo di 15 mm;
3. Prendiamo un pezzo di barra d'acciaio con un diametro di 8-9 mm e una lunghezza di 9-9,5 cm, in esso perforiamo due fori passanti ad una distanza di 20 mm dalle estremità di ciascuno;

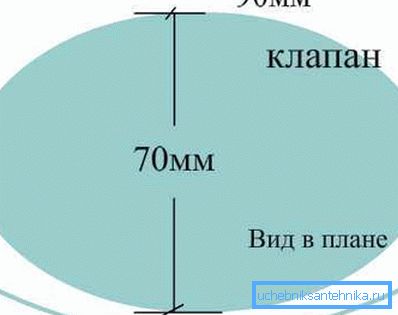

1. Da un pezzo di lamiera d'acciaio dello spessore di 1 mm tagliamo un'ellisse. Il diametro più piccolo della figura è 70 mm, il più grande - 90 mm. Sull'ellisse, praticare i fori in modo che sia attaccato all'asta dal paragrafo precedente. La distanza dal punto di attacco al centro dell'ellisse è di 20 mm, posizioniamo la barra perpendicolarmente al diametro più grande della figura, ma non fissiamo l'aletta ad esso;

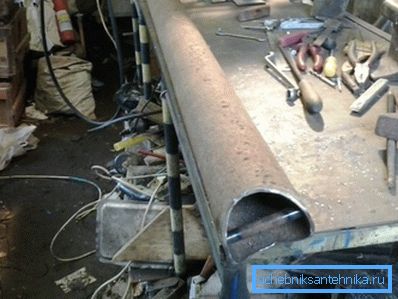

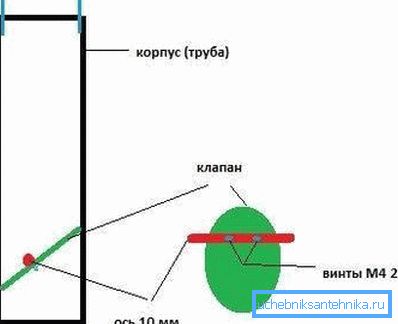

1. Inserire l'asta nei fori che sono sfalsati rispetto all'asse del proiettile e recuperare le estremità sporgenti o torcere i dadi su di essi. Dopo di che fissiamo un'ellisse all'asta con bulloni e dadi - otteniamo una valvola di ritegno;

1. Lungo il corpo del tubo facciamo una scanalatura verticale per una facile pulizia dello strumento. Puoi semplicemente praticare i fori. (Vedi anche l'articolo Caratteristiche del filtro del pozzo.)

Fai attenzione! A causa dell'eccentricità dell'asse della valvola, risulta due lame di lunghezza diversa. Quando la pressione viene applicata alla valvola, la lama che è più lunga arriverà, in quanto ha più leva. Secondo questo principio, la valvola è posizionata in modo che la lama lunga sia rivolta verso l'alto, quindi, si apre alla pressione dal basso, si chiude alla pressione dall'alto.

conclusione

Realizzare strumenti casalinghi per la perforazione è una vera sfida per un uomo normale. Abbiamo compilato una guida dettagliata per te, in seguito alla quale avrai sicuramente successo. In conclusione, ci proponiamo di vedere il video in questo articolo per un'impressione più visiva.
