Tubature fai-da-te: dall'installazione del progetto al tubo

Costruire un sistema di approvvigionamento idrico in casa o in un appartamento con le proprie mani è un compito piuttosto difficile, ma ancora fattibile anche per coloro che non hanno precedentemente avuto compiti simili. Avendo trascorso un po 'di tempo in preparazione, sarete in grado di eseguire con successo il lavoro di progettazione e installazione, risparmiando sul pagamento per i servizi di idraulici professionisti.

Naturalmente, prima di prendere gli strumenti, vale la pena esplorare tutte le informazioni disponibili. E per questo abbiamo cercato di seguito per fornire dati di base che potrebbero esserti utili.

Progettazione del sistema di approvvigionamento idrico

Fonte d'acqua

Se abbiamo bisogno di progettare un sistema di approvvigionamento idrico in un appartamento, le difficoltà quasi mai sorgono. Ciò è dovuto al fatto che con l'approvvigionamento idrico centralizzato, è necessario posare letteralmente diversi metri di tubi per collegare l'ingresso alla stanza con tutti i punti di consumo (ce ne saranno due o tre).

Dove è più difficile gestire l'approvvigionamento idrico di una casa privata:

• Per prima cosa dobbiamo determinare la fonte. Se un sistema di approvvigionamento idrico locale è collegato all'insediamento, è necessario coordinare la connessione ad esso nel canale di approvvigionamento idrico comunale o in un'altra autorità di rilascio delle licenze.

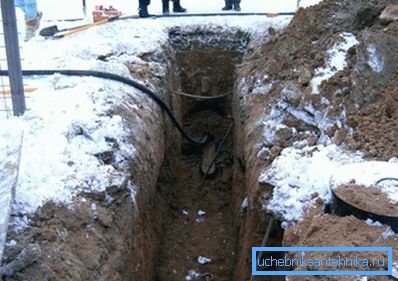

• La prossima domanda è collegare l'autostrada alla casa.. Qui, abbastanza spesso è necessario decidere come posare l'impianto idraulico sotto la strada, poiché le comunicazioni non sono sempre poste prima dell'asfaltatura. La soluzione più ragionevole in questa situazione sarà attrarre attrezzature da costruzione, ovvero installazioni per perforazione orizzontale direzionale.

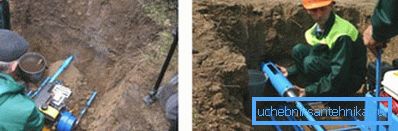

• Se non vuoi spendere soldi o devi attraversare una strada non più lunga di 8-10 m, puoi provare a farlo da solo.. Gli esperti sulla questione di come effettuare una foratura attraverso la strada per un sistema di approvvigionamento idrico, raccomandano l'uso di un trapano orizzontale con aste di estensione. Certo, la complessità della procedura è molto ampia, ma se hai più tempo del denaro, vale la pena provarci.

Fai attenzione! Secondo la BNS 3.03.02-97, la distanza dalla rete idrica alla strada è di almeno 2 m dal bordo della pietra laterale. Tuttavia, in ogni situazione specifica vale la pena risolvere il problema separatamente, poiché spesso queste norme vengono ignorate dalle comunicazioni precedentemente stabilite.

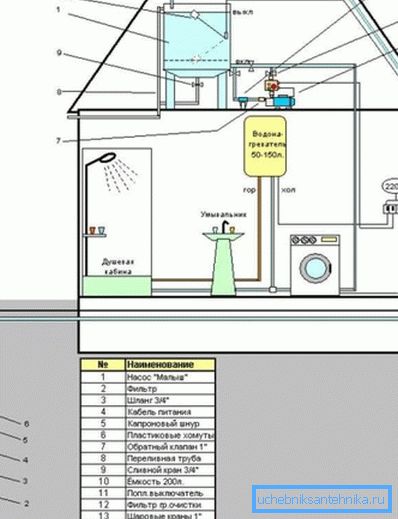

• Se non c'è acqua principale, allora è necessario dotare una fonte separata. In questa capacità, ci possono essere vari pozzi e pozzi, attrezzature con pompe speciali per la fornitura di acqua alla casa.
• Per un uso più efficiente della sorgente, oltre alla pompa, vale la pena installare un vaso di espansione per lo stoccaggio delle riserve idriche.. La presenza di un tale serbatoio contribuirà a una pressione uniforme nei tubi e sarà possibile utilizzare immediatamente l'acqua, senza attendere che la pompa pompi la prossima porzione d'acqua.

Fai attenzione! L'installazione di serbatoi di espansione riduce al minimo il consumo di energia e aumenta la durata della pompa a causa della sua accensione più rara.

• Infine, devi pensare al comfort.. In una casa privata, l'unica fonte di acqua calda sarà una stufa elettrica, a gas oa combustibile solido, quindi quando si pianificano le comunicazioni per questo dispositivo è necessario fornire un luogo separato.

Tubazioni all'interno della casa

Anche all'interno della casa, è necessario progettare il cablaggio dei tubi. Naturalmente, è meglio se tutti i punti di consumo si trovano il più vicino possibile al punto di ingresso, ma questo non è sempre il caso.

Ci possono essere due opzioni per la pianificazione:

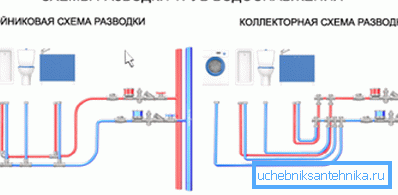

• Più economico è il cosiddetto cablaggio seriale. Dal riser, posiamo un contorno lungo tutti i punti di consumo e davanti a ciascun punto eseguiamo una barra laterale. Attraverso un tee colleghiamo la gru a un sistema di approvvigionamento idrico, risparmiando così notevoli volumi di materiale.
• Lo svantaggio dell'instradamento sequenziale è l'instabilità della pressione: non appena apriamo un rubinetto, il resto della pressione scende quasi a zero.

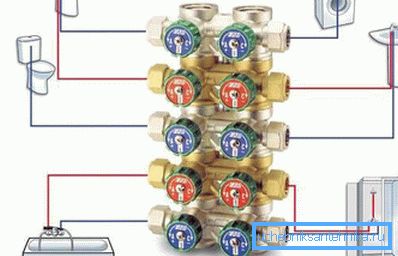

• Per questo motivo viene utilizzato il cablaggio del collettore (parallelo). Un collettore con più uscite è collegato al montante e i circuiti di alimentazione dell'acqua calda e fredda sono collegati a queste uscite, una per ogni punto di consumo. Il prezzo di tale soluzione sarà significativamente più alto, ma nelle grandi case vale la pena implementare proprio tale schema.

Infine, non dimenticare il lavandino. Tipicamente, l'installazione della rete idrica viene effettuata in parallelo con l'installazione della rete fognaria, quindi bisogna considerare la necessità di posare i tubi per il drenaggio.

Strumenti e materiali

Scelta dei tubi

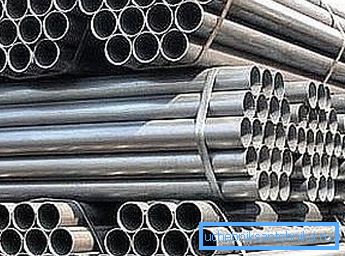

Quando il nostro progetto è pronto, dovresti decidere quali materiali useremo per implementarlo nella pratica. E prima di tutto, è necessario scegliere tubi adatti, poiché l'affidabilità e la durata dell'intero sistema dipende in gran parte da questi.

Per analizzare le opzioni attualmente disponibili, vale la pena studiare la seguente tabella:

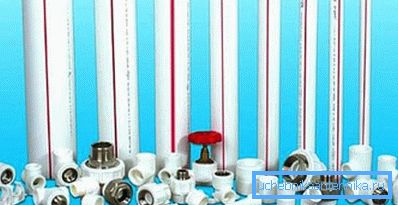

Come si può vedere dalla tabella, diversi materiali per l'impianto idraulico presentano diversi vantaggi e svantaggi. Tuttavia, spesso sono i tubi polimerici utilizzati per l'auto-stesura del sistema oi prodotti sono combinati: la parte esterna, posata sotto il terreno, è realizzata in ghisa o polietilene reticolato denso (PEX) e la parte interna è in polipropilene o metallo-plastica.

Selezioniamo strumenti

Oltre ai tubi stessi, oltre ai raccordi adatti a loro e alle valvole, avremo anche bisogno di attrezzi.

Se costruiamo l'intero sistema con le nostre mani dall'inizio alla fine, allora vale la pena acquistarlo:

• Shtroborez o il perforatore per il lavoro con i disegni dei cuscinetti.
• Visto su metallo o plastica (a seconda di quali tubi poseremo).
• Saldatrice (se si prevede di installare collegamenti permanenti di tubi di acciaio).
• Saldatore con saldatura (rispettivamente per tubi di rame)

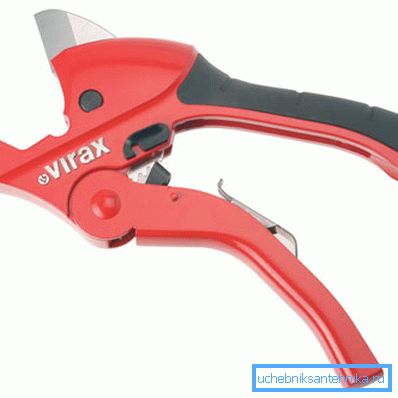

• Il tagliatubi è uno strumento speciale che faciliterà il processo di adattamento dei prodotti alle dimensioni.

• Saldatore per tubi in plastica o aggraffatura per raccordi a pressare.
• Una serie di utensili idraulici - chiavi regolabili e aperte, trimmer per spogliare i bordi dei tubi, ecc.
• Livello e roulette.
• Strumento manuale

Inoltre, non guasta la disponibilità di un numero sufficiente di guarnizioni e di avvolgimento sanitario. Con l'aiuto di queste parti garantiremo la tenuta dei punti di attacco delle valvole.

Installazione del sistema

Guarnizione aperta e nascosta

In questa sezione, descriveremo come fare da soli idraulici.

E iniziamo con la preparazione della base su cui verranno installati i tubi:

• Il meno costoso è la posa aperta. In questo caso, tutti i contorni vengono posizionati lungo le pareti della stanza e fissati sulla base con l'aiuto di morsetti. Il fissaggio deve essere sufficientemente rigido per evitare spostamenti accidentali del tubo, ma i fissaggi non devono schiacciare il prodotto e deformarlo.

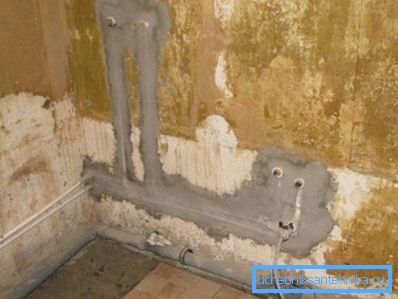

• Tuttavia, a molti non piace l'aspetto delle tubature dell'acqua, e quindi nelle aree aperte vengono depositate nello spessore del muro. Per fare questo, nel materiale da costruzione facciamo le scanalature usando un cacciatore a muro o un perforatore, fissiamo le comunicazioni in esse e lucidiamo le scanalature con la malta.
• Puoi fare una soluzione di compromesso. In questo caso, posiamo tutti i tubi apertamente, ma li nascondiamo dietro scatole decorative. Ciò è particolarmente utile se è necessario mascherare un'area relativamente piccola, poiché il resto del contorno è già nascosto dietro i mobili (ad esempio, un'unità della cucina).

Connessioni di tubi

Ora è il momento di discutere l'effettiva installazione della rete di approvvigionamento idrico. Qualunque sia il materiale che scegliamo, i tubi saranno comunque collegati usando raccordi: raccordi, gomiti, curve, ecc. Il design del raccordo e il metodo di fissaggio sul tubo dipendono dalla tecnologia di installazione.

Il modo più semplice per farlo è assemblare il sistema di alimentazione idrica nei raccordi saldati o con l'ausilio di utensili speciali per tubi di metallo e plastica. Considereremo entrambe le opzioni in questa sezione.

La saldatura viene utilizzata per collegare tubi in polimero:

• Prodotti tagliati a misura, pulendo accuratamente i bordi. Se il rinforzo metallico fa parte della parete del tubo, lo rimuoviamo in modo da non ridurre la qualità della saldatura.
• Selezionare il raccordo, il cui diametro corrisponde al diametro del tubo e la configurazione: l'attività.

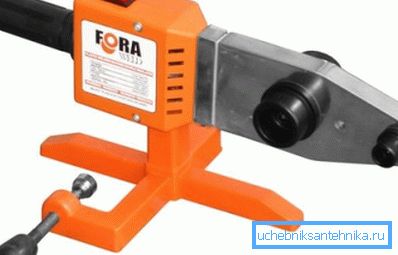

• Un tubo e un raccordo che colleghiamo agli ugelli di un saldatore. Accendiamo il saldatore e riscaldiamo le parti quanto richiesto dalle istruzioni (il tempo dipende dallo spessore della plastica e dalla potenza del dispositivo).
• Rimuovere le parti dall'ugello e collegare, spingendo il tubo nel raccordo senza rotazione. Fissiamo per 30 secondi, dopo di che rilasciamo e diamo la plastica per polimerizzare. È possibile utilizzare la connessione in mezz'ora - un'ora.

Fai attenzione! Quando si rimuove il materiale del tubo non dovrebbe aderire all'ugello, altrimenti potrebbero esserci problemi con la connessione. Se i frammenti di plastica rimangono sul saldatore, significa che il rivestimento in Teflon è diventato inutilizzabile e l'elemento di lavoro deve essere sostituito.

I tubi metallici possono essere collegati usando raccordi di vari disegni.

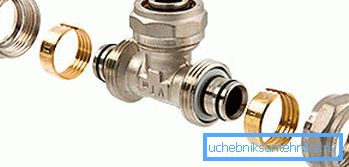

Meno affidabili, ma allo stesso tempo più facili da installare sono il bloccaggio:

• Tagliamo il tubo in dimensioni e mettiamo un dado e un collare sul bordo, che bloccherà la struttura nel raccordo.

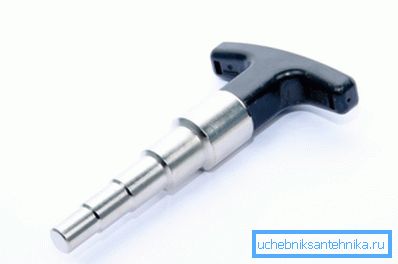

• Assicurati di svasare l'estremità del tubo con un calibratore - questo eviterà la deformazione degli anelli di tenuta.

• Inserire il raccordo nel tubo svasato, allineare il morsetto e serrare il dado finché non si ferma. Un segno che abbiamo messo abbastanza sforzo è un leggero crepitio della morsa.

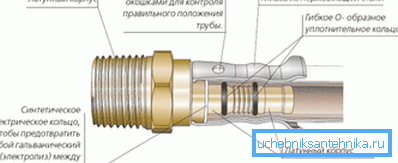

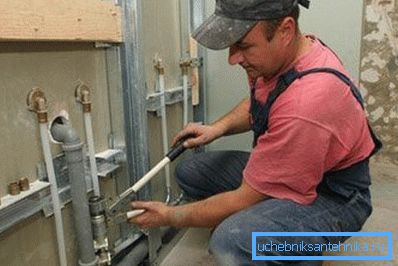

Gli accoppiamenti per presse sono più affidabili, ma la loro installazione richiede abilità e strumenti speciali:

• Il frammento del tubo tagliato su misura viene calibrato allineando attentamente il lume interno.
• Abbiamo messo sul bordo della manica a crimpare.
• Il raccordo viene inserito nell'ugello calibrato, proteggendo ulteriormente il collegamento dalla corrosione con una guarnizione dielettrica.
• Correggere la connessione con pinze speciali. Un inserto è installato nel morsetto per questo, il cui diametro corrisponde al diametro del tubo che viene unito.
• Se abbiamo fatto tutto bene, allora questa montatura dovrebbe sopportare una pressione di lavoro fino a 10 Bar.

Secondo uno di questi metodi, l'intero sistema di approvvigionamento idrico è assemblato. Dopodiché, dovremo installare solo valvole e collegare valvole e miscelatori, oltre a eseguire un test di funzionamento. Se non ci sono perdite alle articolazioni, allora abbiamo fatto tutto bene!

conclusione

Tutti possono dotarsi di un sistema di approvvigionamento idrico con le proprie mani, ma solo colui che passa il tempo e esamina a fondo tutti gli aspetti del prossimo compito riuscirà a garantire che il sistema abbia una lunga durata. Puoi saperne di più sulle caratteristiche delle tubature dell'acqua che si stanno posando guardando il video in questo articolo.
