Tutto quello che devi sapere sulla valvola per l'impianto

Nessuna pipeline moderna può fare a meno delle valvole, indipendentemente da ciò che viene trasportato attraverso di essa. Questi dispositivi svolgono contemporaneamente più funzioni, tra cui è possibile notare la protezione da colpi d'ariete di apparecchiature sensibili (pompe), regolazione della pressione nel sistema, ecc. A loro favore, afferma che l'installazione di un dispositivo del genere è estremamente semplice.

Classificazione delle valvole

Tali dispositivi sulle condotte idriche (così come sui gasdotti, ecc.) Sono utilizzati per diversi scopi:

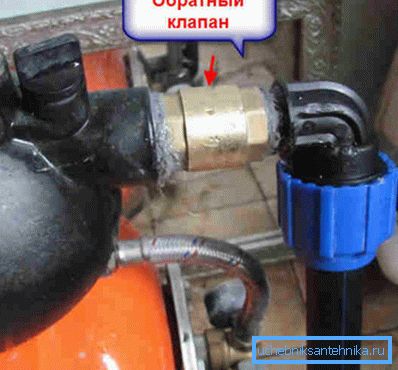

• protezione delle apparecchiature contro i picchi di pressione - Ad esempio, le valvole di non ritorno vengono solitamente installate davanti alle pompe per evitare danni all'apparecchiatura durante un colpo d'ariete. L'installazione viene eseguita utilizzando connessioni rimovibili in modo che, anche in assenza di esperienza, il lavoro possa essere svolto a mano;

• funzione di regolazione - Nelle condotte, il movimento del fluido nei tubi è consentito solo in una direzione, in modo che possa essere d'aiuto anche in questa situazione. Non appena l'acqua cerca di andare nella direzione opposta, il petalo bloccherà il passaggio nel tubo;

• le valvole possono anche essere utilizzate per regolare la pressione del sistema, viene selezionata la forza limite, in cui il mezzo trasportato apre la valvola, di conseguenza, non appena la pressione nella tubazione supera il massimo, si apre e la pressione si spegne. La valvola dell'aria sulla condotta - una cosa indispensabile.

Questa funzionalità dei dispositivi di blocco e regolazione non è esaurita, ma può anche essere utilizzata per controllare le pompe, durante il trattamento delle acque reflue, per ridurre al minimo le perdite, ecc.

Maggiori informazioni sul design e il principio di funzionamento di diversi tipi di valvole.

Recentemente, oltre alle valvole convenzionali (che agiscono esclusivamente sulla base dell'applicazione della forza), sono comparsi anche gli analoghi elettromagnetici, che possono essere controllati da remoto. L'elettrovalvola a tuffo può essere utilizzata, ad esempio, nel sistema "casa intelligente", con un telecomando è possibile controllare i dispositivi di regolazione in tutta la casa e nell'area circostante.

Elettrovalvole

La differenza chiave rispetto agli altri analoghi è che non consente all'acqua di passare quando la pressione aumenta, ma solo al comando di una persona. Questo è il loro principale vantaggio.

Per quanto riguarda la costruzione, l'elemento chiave può essere considerato una bobina, che, quando la corrente elettrica passa attraverso di essa, provoca il movimento del nucleo, che apre / chiude il foro. Tali dispositivi possono funzionare sia da batterie (tensione di alimentazione 24V) che collegati alla rete (tensione di 110 V o 220 V).

Per quanto riguarda la classificazione, si può distinguere:

• normalmente aperto / chiuso o bistabile;
• Inoltre, una valvola idraulica a solenoide da 220 V può eseguire: la funzione di commutazione del flusso (2/3 del modo), spegnimento (2/2), a tre vie (3/2).

Fai attenzione! Quando si sceglie è necessario tenere conto delle peculiarità di ciascun modello. Ad esempio, se un dispositivo di bloccaggio elettromagnetico viene rilasciato con servocomando, è necessario sapere che semplicemente non funzionerà a caduta di pressione zero, in modo che sia ancora necessaria almeno la caduta di pressione minima.

Per quanto riguarda l'applicazione, i dispositivi elettromagnetici si inseriscono perfettamente nel concetto di "casa intelligente". Ad esempio, una valvola elettrica per l'acqua installata in un cassone sarà in grado di scaricare automaticamente l'acqua dai tubi dell'impianto idrico, anche se non sarà necessario uscire di casa, e questo esempio è il più semplice.

Modelli semplici e combinati

Durante il funzionamento del sistema di approvvigionamento idrico è necessario risolvere compiti come:

• rilascio di prese d'aria da tubi che si sono formati direttamente durante l'operazione;

Fai attenzione! Questo problema deve essere risolto soprattutto durante il funzionamento del sistema di riscaldamento. L'installazione di una valvola speciale viene fornita su tutti i radiatori per rilasciare l'aria in eccesso.

• quando si scarica l'acqua (ad esempio durante la conservazione del tubo per l'inverno) è necessario garantire il flusso d'aria che sostituisce l'acqua drenata nel tubo;
• quando si riempie il tubo, la valvola deve garantire il rilascio di aria.

Con il rilascio degli ingorghi del traffico aereo, una semplice gru Mayevsky con controllo manuale farà fronte, il prezzo di un tale dispositivo non raggiunge nemmeno 200 rubli.

Ma si possono usare anche altri tipi di valvole:

• Le valvole monofunzione sono utilizzate per il sollievo automatico della sovrapressione. Sono usati per preservare l'efficienza delle attrezzature di pompaggio, ecc., Eccetto per equalizzare la pressione nel sistema per qualcos'altro che non è adattato;
• combinato: consente di risolvere tutte le attività elencate. Il loro dispositivo utilizza un galleggiante mobile, quando la tubazione viene riempita d'acqua, sale e chiude le grandi aperture attraverso le quali l'aria entra, quando l'acqua viene abbassata, anche gocce, le aperture aperte e il vuoto non viene creato nel tubo.

Fai attenzione! Anche nei dispositivi combinati possono essere piccoli fori per l'equalizzazione della pressione.

Drenaggio e drenaggio

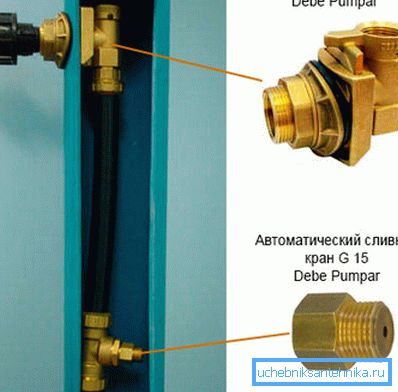

La valvola di scarico può essere utilizzata non solo in casa per scaricare l'acqua dai tubi, ma anche come dispositivo per garantire la sicurezza di approvvigionamento idrico dal pozzo. Tali dispositivi, secondo il principio di azione, assomigliano all'aria combinata e in inverno, quando la pressione nel tubo diminuisce, scaricano acqua nel pozzo.

Quando la pressione è superiore al minimo, la palla chiude la presa e l'acqua entra in casa. Se la pressione scende al di sotto della tacca minima, la sfera apre la presa e l'acqua ritorna nel pozzo, ciò consente al sistema di rimanere quando l'acqua nel tubo si congela.

La valvola di scarico è utile per proteggere i tubi e le tubazioni dell'impianto di irrigazione, questo dispositivo è particolarmente utile quando si installa una riserva idrica separata per l'irrigazione. Se il tubo non viene posato molto profondamente e c'è il rischio che si congeli, il tubo di drenaggio stesso scaricherà l'acqua residua dal sistema.

Certo, puoi semplicemente installare una valvola di scarico e fare la stessa cosa, ma nessuno può vantare un ricordo ideale. La valvola non si dimentica esattamente di lavare.

Per quanto riguarda l'installazione, la connessione filettata più comunemente utilizzata (cioè, staccabile). Molto spesso, l'intera istruzione consiste nel serrare il dado con le mani, quindi serrarlo con una chiave. Nell'industria possono essere utilizzati giunti saldati e flangiati.

Riassumendo

Il normale funzionamento della condotta senza valvole è semplicemente impossibile. È questo dispositivo che ti permetterà di svuotare il sistema senza problemi e di riempirlo, non ci saranno problemi con gli ingorghi del traffico aereo. La facilità di installare tali dispositivi aumenta la loro popolarità.

Il video in questo articolo mostra l'installazione di una valvola di ritegno nella conduttura per la fornitura di acqua calda.
