Questo articolo riguarda la scelta delle valvole per l'approvvigionamento idrico in un appartamento di città. Conosceremo il dispositivo delle moderne valvole a sfera, confrontiamole con le soluzioni concorrenti e impareremo come scegliere e installare la valvola con le proprie mani. Quindi iniziamo.

Il nostro eroe

descrizione

dispositivo

Il dispositivo di valvole a sfera da mezzo pollice è quasi lo stesso per tutti i produttori.

La sfera di bloccaggio gira un quarto di giro completo nel corpo (solitamente pieghevole).

  • Nella posizione aperta, la fessura passante nella sfera è allineata con i filetti della valvola;
  • Nella posizione chiusa, il passaggio è completamente bloccato da un solido muro della palla..

L'asta viene inserita dall'interno e dall'esterno attraverso il foro nell'alloggiamento. All'esterno, l'asta è dotata di leva o maniglia a farfalla. La leva è un po 'più comoda da usare, perché consente di applicare meno forza quando si cambia la posizione della palla; ma la farfalla è più compatta, che è molto utile nelle nicchie e dietro i mobili.

Specificare: le valvole a sfera di grandi dimensioni (da DN50 e più) invece della maniglia possono essere dotate di un riduttore. Tuttavia, con un passaggio condizionale di 15 mm, per ovvi motivi, non viene richiesto.

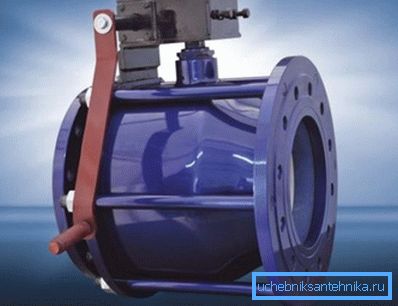

Valvola a sfera in acciaio 2 1: 2 pollici con ingranaggio.

Cosa offre la valvola di tenuta e l'asta?

Ci sono diverse opzioni

  • Le sedi in teflon sotto la sfera e la guarnizione sotto lo stelo vengono utilizzate nei prodotti importati (ad esempio nelle valvole Valtec) e sono caratterizzate da un'elevata temperatura di funzionamento (fino a 250 ° C).
  • Le sedi in fluoroplastica possono essere combinate con una guarnizione anulare in fluoroplastica o un paio di anelli in gomma sullo stelo.

Il corpo della valvola è solitamente in ottone. È, ma già con rivestimento elettrolitico cromato o nichelato, serve da materiale per l'otturatore. La maniglia è in alluminio o acciaio, a volte con rivestimento in PVC per un migliore isolamento termico.

Prodotti per dispositivi.

Il prezzo di una valvola a sfera da mezzo pollice è fortemente dipendente dal produttore e varia nel range di 90 - 400 rubli. Le valvole universali (destinate all'acqua calda e fredda) sono contrassegnate con una maniglia rossa. Il colore blu indica una resistenza al calore limitata, giallo - che la valvola è gas.

caratteristiche

Non si abbandonano alla diversità. Per la maggior parte delle soluzioni sul mercato, l'elenco delle caratteristiche è simile a questo:

parametro valore
Pressione di lavoro 16 atmosfere
Temperatura di esercizio 150C

Le valvole in acciaio inossidabile sono molto più potenti e in grado di svolgere le loro funzioni a pressioni di 25 - 40 atmosfere. Più raramente si possono trovare prodotti in ottone progettati per la stessa pressione.

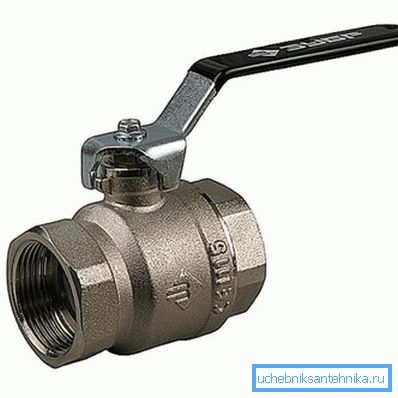

La pressione di esercizio della valvola nella foto è 40 kgf / cm2.

Tuttavia, per l'uso domestico, non vale la pena inseguirli:

  1. La pressione regolare nei sistemi di riscaldamento e di approvvigionamento idrico non supera mai 8 - 10 atmosfere.
  2. Nel caso del colpo d'ariete c'è un margine di sicurezza. La valvola può funzionare per 16 anni a 16 atmosfere, ma un salto di pressione a breve termine fino a 20-25 kgf / cm2 non sarà quasi certamente distruttivo per questo.

A proposito: un punto di approvvigionamento idrico molto più vulnerabile sono i tubi flessibili che portano al serbatoio e al rubinetto. Le loro maniche sottili prima dei cappucci si staccano già a 12-14 atmosfere (specialmente dopo diversi anni di funzionamento).

Una comune malattia dei tubi flessibili - separazione dei liner.

variazioni

Il corpo della valvola può assumere quasi tutte le forme e può essere combinato con molti accessori per il collegamento dei tubi.

Diamo alcuni esempi di soluzioni combinate.

  • La valvola con filettatura interna su un lato e quella esterna sull'altro è comoda davanti al serbatoio o al miscelatore: consente di collegare i dadi prigionieri delle famigerate connessioni flessibili senza l'uso di connessioni.
  • La valvola: un angolo sarà molto utile per l'installazione ad angolo.
  • La valvola, combinata con un filtro grossolano - una soluzione chiavi in ​​mano per l'installazione all'ingresso dell'appartamento.
  • Infine, un prodotto con una filettatura e un raccordo per spremere metallo-plastica o un giunto per la saldatura su una tubazione in polipropilene farà risparmiare spazio ed eliminerà un'ulteriore connessione filettata.

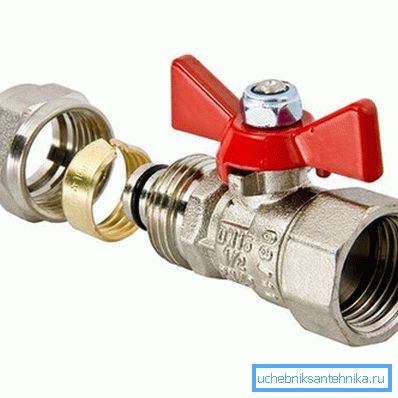

Valvola - raccordo.

Importante: il 95% delle perdite si verifica su connessioni saldate, di raccordo o filettate. Le sezioni di tubi piene di qualsiasi tipo creano raramente problemi al proprietario.

Confronto con i concorrenti

I concorrenti sono soluzioni testate nel tempo - avvitare e tappare le valvole. Per loro, questo confronto può essere sinteticamente descritto come una frase completa.

La resistenza idraulica del foro pieno (e quasi tutte le valvole a sfera appartengono a questo tipo) della valvola non differisce dalla sezione del tubo della stessa lunghezza. Non ha né curve di canale né transizioni di diametro. Vite e, in misura minore, valvola di sughero danno una notevole perdita di pressione.

Per lo stesso motivo, sabbia, scaglie o scorie non si accumulano mai davanti o davanti a una valvola a sfera. Se si apre la valvola a vite dopo dieci anni di funzionamento, sotto la sede della valvola si trovano ricchi depositi di detriti che riducono la pressione dell'acqua che già cade durante la separazione.

Per ruotare la maniglia richiede uno sforzo molto moderato. Non sono necessari strumenti. La valvola del sughero deve sempre essere ruotata con una forza grande, a volte pericolosamente grande: l'attrito del metallo sul metallo crea una resistenza molto maggiore rispetto alle selle in polimero.

Guarnizione della baderna e cambio della guarnizione? No, non ascoltato. Al massimo, dopo diversi anni di funzionamento attivo sulla valvola a sfera, sarà necessario stringere la guarnizione attorno allo stelo, ruotando di circa mezzo giro la presa dado.

Infine, nel caso di una valvola a sfera, la direzione del flusso d'acqua attraverso di esso è irrilevante. Allo stesso tempo, i prodotti a vite possono essere montati solo lungo la freccia. L'istruzione è associata ad un'alta probabilità che la valvola si strappi quando la controcorrente e il colpo d'ariete accompagnano la rottura.

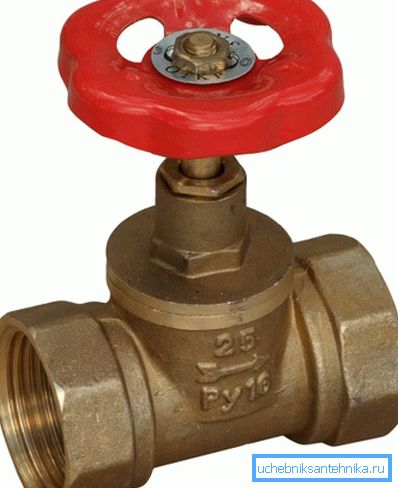

La freccia sul caso indica la direzione del flusso d'acqua.

Selezione e installazione

Cosa cercare quando si acquista e si installa una valvola a sfera?

  • Sul peso del prodotto Il difetto più comune nelle valvole economiche prodotte nei paesi del sud-est asiatico è il corpo siluminoso invece dell'ottone cromato. Silumin è notevolmente più leggero.

A proposito: per evitare falsi, è meglio comprare un rubinetto non in argento, ma in una custodia gialla.

  • Per la presenza di una nut-gland. Se, invece, il sigillo viene stretto con una rondella sotto l'impugnatura, sarà notevolmente più difficile stringere la guarnizione usurata attorno allo stelo.
  • Sullo spessore delle pareti Più è grande, meno è probabile che si schiacci il rubinetto durante l'installazione.

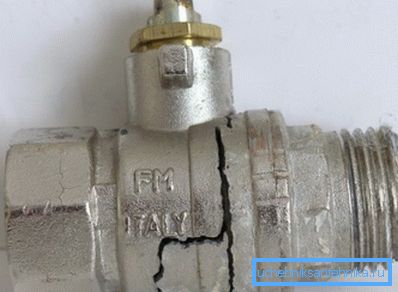

Il corpo sottile del silumin non permetteva alla valvola di resistere alla crimpatura.

  • A proposito, riguardo all'installazione: la valvola viene montata usando una chiave con una forza moderata. Quando il raccordo è installato nella valvola o nello sgancio installato, tenetene il corpo, non lasciandolo ruotare. L'avvolgimento è un filo di tenuta polimerico o pulito, senza paglia, biancheria sanitaria con vernice.

conclusione

Speriamo che il nostro materiale aiuti il ​​lettore a evitare errori nella scelta e nell'installazione di valvole per il proprio appartamento. Se vuoi saperne di più sul tipo di valvole che ti interessano, il video in questo articolo ti sta aspettando. Buona fortuna!
