Valvola a sfera 3: 4 - dispositivo, caratteristiche,

Valvole a sfera per acqua 3: 4 pollici - il tipo più comune e di alta qualità delle valvole utilizzate per l'installazione di condutture di acqua calda e fredda, nonché sistemi di riscaldamento. Sono semplici da installare, affidabili e compatti, quindi oggi nessuna installazione può fare a meno di utilizzare questo tipo di raccordi.

Parleremo del dispositivo, delle caratteristiche e dei vantaggi delle valvole a sfera, nonché delle regole per la loro installazione.

Raccordi per valvole a sfera

dispositivo

Una valvola a sfera è un tipo di raccordi di chiusura (a volte regolabili) utilizzati nelle condutture di condutture di acqua, riscaldamento, gas, petrolio e altri gasdotti. In relazione ai sistemi di alimentazione idrica e refrigerante, questo tipo di raccordi viene utilizzato nella maggior parte dei casi come elemento di bloccaggio.

Va detto che la valvola con un tappo sferico è un dispositivo moderno e abbastanza progressivo, in sostituzione di modelli conici, che presentavano molti gravi inconvenienti associati a una significativa resistenza idraulica dovuta alla forma e alle dimensioni del passaggio.

Allo stesso tempo, la costruzione stessa era conosciuta molto tempo fa - più di 100 anni fa, tuttavia, la sua effettiva attuazione divenne possibile solo dopo la comparsa di nuovi materiali sintetici, come il fluoroplasto e altri polimeri artificiali.

La valvola con valvola a sfera è abbastanza semplice.

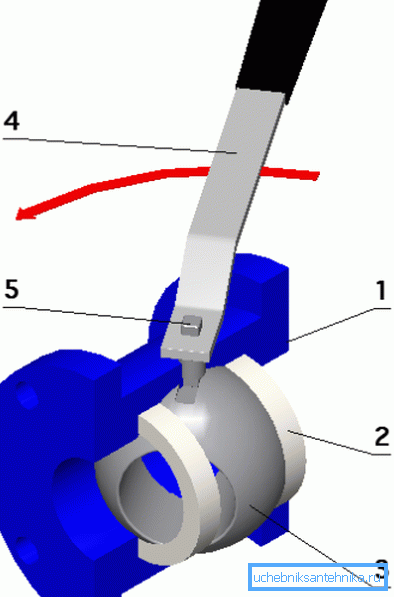

Il prodotto è costituito dai seguenti elementi:

1. Corpo in ottone. L'uso di questa lega è dovuto al minor costo della sua produzione, oltre che a una maggiore resistenza alla corrosione rispetto all'acciaio;
2. Sigillare le selle Sono utilizzati per sigillare il tappo, fatto di teflon, teflon, polietereterchetone (PEEK) e altri polimeri sintetici;
3. Tappo a sfera. Esegue la funzione di scatto. La sfera ha un foro assiale, il cui diametro coincide con il diametro del canale del tubo, quando il tappo viene ruotato di 90 gradi, il canale si sovrappone, poiché l'asse perpendicolare della sfera non ha fori;

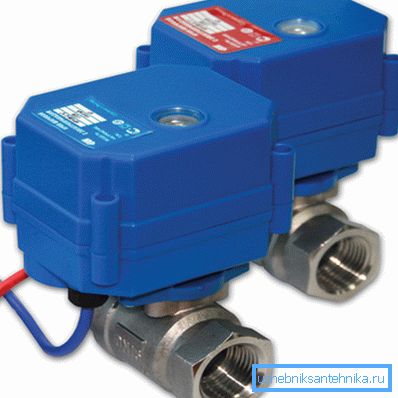

4. Controllo dell'otturatore. Può essere sotto forma di una leva, una farfalla o un agnello, inoltre, al posto di una maniglia, può essere installato un servo elettrico o pneumatico per automatizzare il controllo del sistema;
5. Mandrino in ottone che collega la maniglia o l'attuatore al tappo e trasmette la forza per ruotarla.

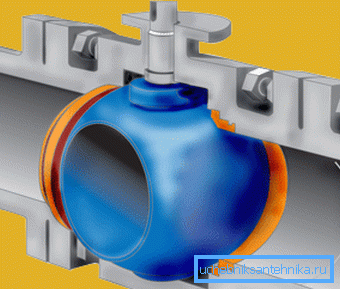

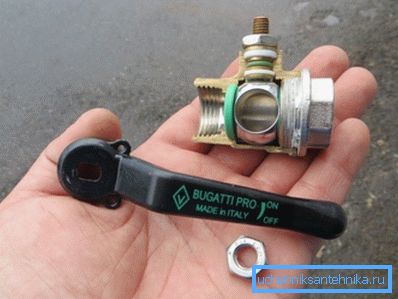

Quindi, vediamo che all'interno del corpo c'è un otturatore sferico con un foro passante.

Se si ruota il tappo in modo che il foro in esso coincida con il canale di flusso, il fluido si muoverà liberamente attraverso di esso con una resistenza minima, che non differirà in modo significativo dalla resistenza in un tubo simile con lo stesso diametro.

Quindi ruotiamo il bullone di 90 gradi e la palla chiude il canale.

Fai attenzione! Come potete vedere, questo tipo di valvole è molto semplice, il che conferisce alta affidabilità e costi relativamente bassi grazie alla semplicità di produzione dei prodotti con questo design.

caratteristiche

Le principali caratteristiche tecniche utilizzate per descrivere le caratteristiche del dispositivo e la selezione di un modello adatto per uno scopo o un altro sono le seguenti:

• Natura dell'ambiente di lavoro. Indicare qui il tipo di sostanza che può essere trasportata attraverso il dispositivo (acqua, gas, olio, ecc.) E l'intervallo di temperatura in cui è possibile il suo funzionamento;
• Pressione di esercizio nominale. È indicato dalle lettere PN e da un numero che è uguale al valore della pressione di lavoro negli ambienti. Esempio di marcatura - PN 40;
• Diametro del canale. È indicato in pollici o millimetri, indicato da lettere DN e un numero che indica il diametro in mm, ad esempio, DN Inoltre, il diametro può essere specificato in frazioni di un pollice, ad esempio,?, 1/2, 1, 1? e così via C'è una valvola a sfera di transizione da 1: 2 a 3: 4;
• La natura della posizione del filo sull'inserto. Ci sono modelli con filettatura interna su entrambi i lati, sono designati come "dentro", con fili interni ed esterni - in -n, con una filettatura esterna su entrambi i lati - nn. Inoltre, da un lato la gru può essere allontanata con un dado americano.

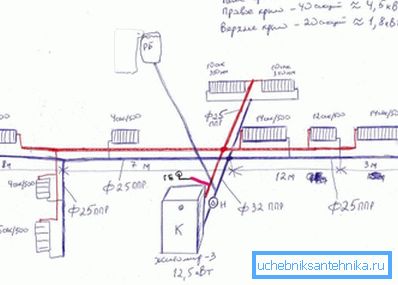

Determina in che misura il diametro della valvola a sfera 3: 4, ti aiuterà a far corrispondere la tavola alle dimensioni dei tubi:

Fai attenzione! Quando si sceglie un prodotto, prestare attenzione al materiale di cui è composto. I modelli di qualità sono realizzati in ottone puro o cromato, a volte in acciaio anticorrosione. I prodotti di silumin non possono essere acquistati, poiché sono a bassa resistenza.

Per distinguere il silumin da ottone, è sufficiente prendere due tocchi in mano: l'ottone sarà notevolmente più pesante. Inoltre, il silumin si sporca e quando si sfrega contro un pezzo di materia leggera o tessuto, rimane una traccia grigia.

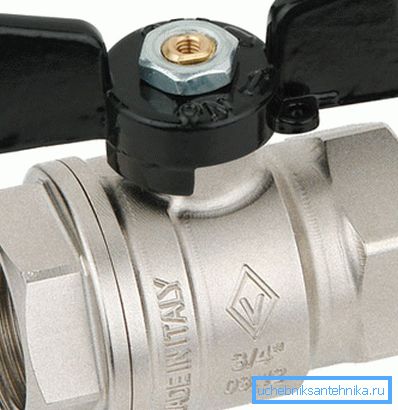

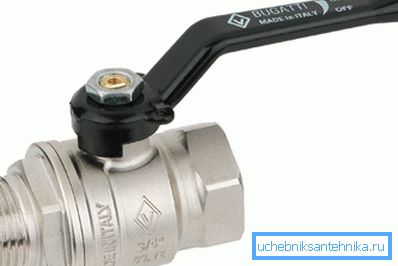

Si noti che il prezzo delle valvole a sfera è abbastanza democratico, quindi vale la pena di salvarle. Questo è particolarmente vero per i sistemi di riscaldamento, per i quali è meglio scegliere prodotti italiani, ad esempio Bugatti o Giacomini.

montaggio

Installare le valvole a sfera con le proprie mani non è difficile.

Per questo abbiamo bisogno di un semplice set di strumenti:

• Chiave idraulica regolabile;
• Muore per filettare;
• bulgara;
• archiviare;
• Porta-plash;
• Lino sanitario e pasta sigillante.

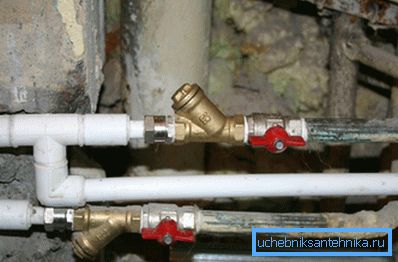

Si consiglia di installare un filtro del filtro prima del prodotto (pulizia approssimativa), poiché in caso di sabbia o ruggine, la superficie della candela si consuma e il rubinetto può iniziare a decapare l'acqua.

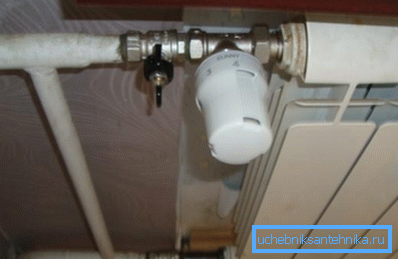

Questo è particolarmente importante per i sistemi di riscaldamento, in cui durante il periodo di inattività l'acqua e il tappo stesso possono inquinarsi, con il risultato che l'otturatore girerà in grande difficoltà, e talvolta si fermerà completamente dal suo posto.

Per te è stato più comodo percepire le informazioni, abbiamo preparato le istruzioni di installazione passo-passo:

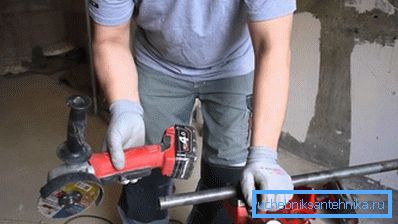

1. Eseguiamo tutte le misure necessarie e tagliamo il tubo nel posto giusto.. Per questo è meglio usare una sega a sciabola per un taglio regolare a 90 gradi;

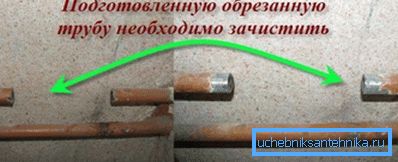

1. Puliamo la parte finale della vernice e lo smusso con l'estremità tagliata. Questo può essere fatto con un macinino o un file. Puoi anche utilizzare uno speciale selettore di volti;

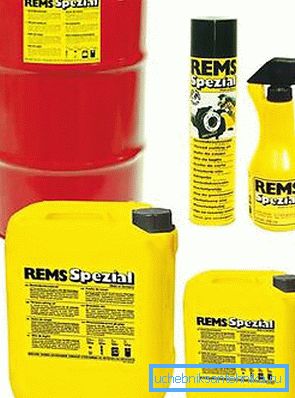

1. Prendiamo uno stampo per infilare il diametro desiderato e lubrificare i denti con lo strutto o il lubrificante. Lubrificiamo anche il tubo stesso;

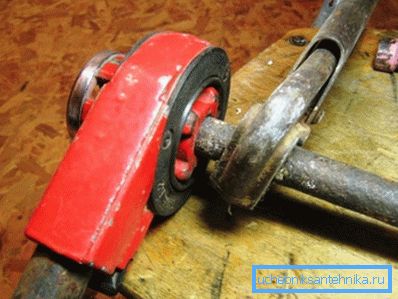

1. Inserire lo stampo nel porta stampo e tagliare il filo sul tubo. Dovremmo avere almeno 4,5 turni, ma non più di 5. È meglio tagliare in due passaggi, in modo da caricare meno il tubo e l'utensile da taglio;

1. Ci avvolgiamo sul lino sanitario del filo ricevuto in senso orario. Quindi mettere un buon strato di pasta sigillante su tutta la superficie del filo;

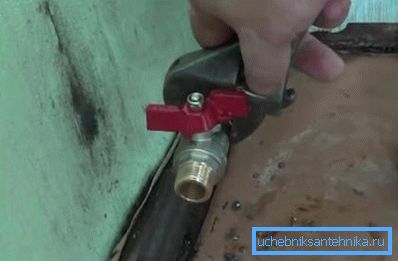

1. Prendiamo la gru e avvolgiamo il filo. Dovrebbe essere di almeno 4,5 giri. In primo luogo, imbrogliare manualmente, quindi utilizzare una chiave regolabile.

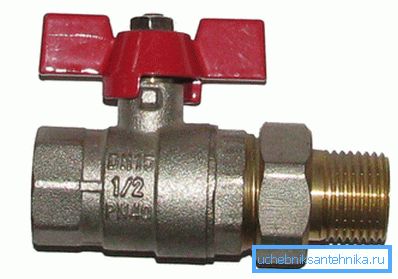

1. Se è necessario collegare due sezioni fisse di un tubo, allora usiamo un modello con un americano (con sgonom).

Fai attenzione! Assicurarsi che il filo sia tagliato esattamente. Altrimenti la connessione sarà inaffidabile.

conclusione

Le valvole a sfera sono i dispositivi di bloccaggio più progressivi per l'installazione di impianti idraulici e di riscaldamento. Il video in questo articolo dimostra chiaramente e lucidamente il processo di installazione di tali valvole.
