Valvola a sfera d20: come non commettere errori quando si
Il numero di parametri chiave che devono essere presi in considerazione quando si scelgono le valvole, è il diametro, questa dimensione deve corrispondere esattamente alle dimensioni del tubo, altrimenti si può dimenticare la tenuta del giunto. Per una persona non preparata, una certa confusione può essere causata dall'uso di tali designazioni come "diametro condizionale" o la dimensione del lume, quindi è necessario chiarire inizialmente questa domanda.
Piccolo programma educativo

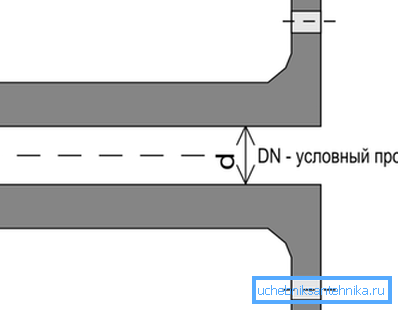

Ognuno di loro ha familiarità con il concetto di diametro, ma il concetto di diametro nominale (D o DN) viene utilizzato per tubi, così come valvole di arresto e controllo. Ad esempio, nei depositi idraulici, la designazione di una valvola a sfera di 20 mm implica la quantità di gioco.

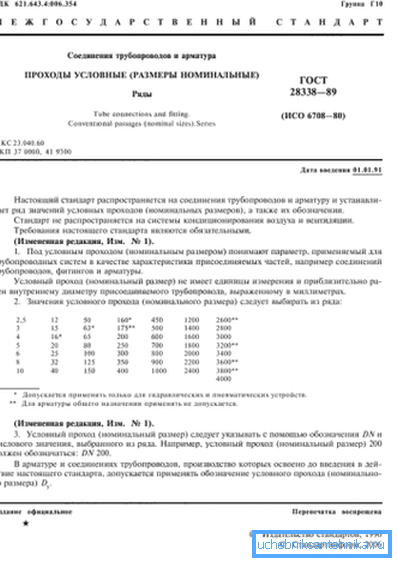

Con questo concetto si intende il diametro interno, arrotondato al valore standard più vicino. Un elenco completo dei valori standard di DN può essere trovato in GOST 28338-89, il valore minimo è 2,5 mm e il massimo è 4000 mm.
La principale confusione deriva dal fatto che nel 99% dei casi il diametro interno effettivo non è uguale a quello nominale (condizionale). Se, ad esempio, prendiamo il tubo standard del gas acqua-gas con una dimensione esterna di 159 mm, la dimensione effettiva dello spazio dipende dallo spessore della parete. Quindi, con uno spessore del metallo di 6 mm, sarà pari a 147 mm e con una parete di 8 mm - 143 mm.
Ma se si osservano i valori indicati nello standard, risulta che lo stesso diametro nominale - DN150 (o DN150) - è adatto per entrambi questi casi. Lo stesso principio funziona anche con dimensioni più piccole, questo dovrebbe essere preso in considerazione quando si selezionano le valvole. Ad esempio, una valvola a sfera DN 20 ha una dimensione nominale di 20 mm, il che significa che è adatta solo per l'installazione su un tubo con un diametro corrispondente.
Fai attenzione! A prima vista, una notazione del genere sembra ridicola, ma non lo è. In effetti, il passaggio tra i valori standard viene adottato in modo tale che il volume di ciascun valore di lumen successivo aumenti di circa il 60-70%. Ciò facilita la selezione del gasdotto nella fase di calcolo delle condutture di acqua, gas e calore.
Dispositivo, selezione e installazione della valvola a sfera

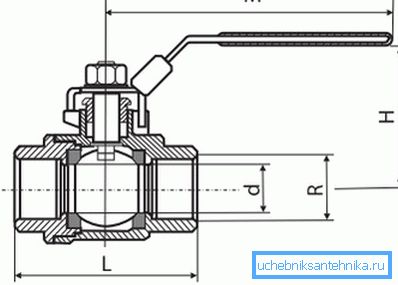

Per quanto riguarda la struttura di un tale dispositivo, non cambia a seconda delle dimensioni. A meno che, a volte, invece di una manopola, sia installata una trasmissione elettrica per girare la palla, è necessario quando non è possibile ruotare una manopola grande a causa della mancanza di spazio libero.
Cosa cercare quando si sceglie

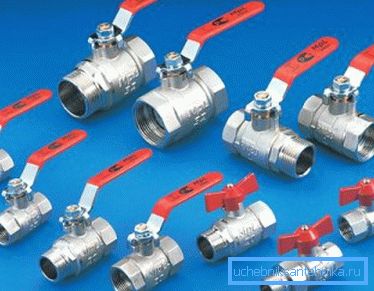

Un'altra difficoltà nella selezione di un modello specifico di una valvola a sfera può essere la conversione delle dimensioni in pollici in metriche e la selezione del valore appropriato di DN (DN). Ad esempio, una valvola a sfera DN20 è adatta per l'installazione su un tubo VGP con un diametro esterno di 26,8 mm, con le dimensioni della filettatura uguali? pollici.
La corrispondenza di dimensioni in pollici di filo, DN e dimensione esterna del tubo è riportata nella tabella.
La corrispondenza tra il passaggio condizionale e il diametro esterno del tubo
| Diametro misurato del tubo AIV, mm | Diametro del tubo di acciaio, mm | PEX - polietilene reticolato, tubi metallo-plastica, mm | Tubi dal software rinforzato (PPR a20), mm | Tubo in polipropilene PP20, mm | Tubo PP PP16, mm | Diametro nominale, è il passaggio condizionale (DN o DN), mm | Diametro della filettatura |
| 22.0 | 15 | 20 | 20 | 25 | 20 | 15 | 1/2 |
| 28.0 | 20 | 25 | 25 | 32 | 25.32 | 20 | 3/4 |
| 32.0 | 25 | 32 | 32.40 | 40 | 40 | 25 | 1 |
| 42.0 | 32 | 40 | 40,50 | 50 | 50 | 32 | 1? |
| 50.0 | 40 | 50 | 50.63 | 63 | 63 | 40 | 1? |
| 63,0 | 50 | 63 | 75 | 75 | 75 | 50 | 2 |
Fai attenzione! La tabella mostra i dati solo per le dimensioni più comuni utilizzate nella costruzione privata.
La tabella mostra una discrepanza significativa tra tubi di diversi tipi, anche all'interno delle stesse dimensioni delle valvole. Ciò è spiegato dal diverso spessore delle pareti dei tubi, nonché dal fatto che il diametro interno è indicato nella barra di metallo, ma per i prodotti di plastica - il diametro esterno.
E anche se il prezzo di una valvola a sfera semplice è piccolo (i modelli in polipropilene semplici costano meno di 200 rubli), è ancora meglio prestare immediatamente attenzione a queste sottigliezze.
Caratteristiche delle gru in polipropilene
Relativamente recentemente, le valvole a sfera in PP sono apparse sul mercato. In tali dispositivi, il design della parte di bloccaggio rimane invariato - la stessa sfera metallica con fori passanti, ma il corpo è in polipropilene. In questo caso, prima del numero che indica la quantità di spazio, seguito da un'abbreviazione che indica il tipo di materiale utilizzato.
Ad esempio, la valvola a sfera PPRC 20 di entrata significa che il corpo è realizzato in polipropilene tipo 3 (copolimero casuale) e il diametro nominale è di 20 mm.
Fai attenzione! Per l'installazione di un modello convenzionale con un alloggiamento in metallo, vengono solitamente utilizzati collegamenti rimovibili. Nel caso dell'analogico in PP, ha senso utilizzare la connessione per saldatura.
Le istruzioni di installazione non sono diverse dalla connessione dei tubi convenzionali in PP:
- Per la connessione viene utilizzato uno speciale "saldatore".. L'elemento riscaldante di un tale dispositivo è progettato in modo tale che sia possibile indossare tubi di diverso diametro. Il rubinetto e il tubo vengono messi sull'elemento riscaldante e riscaldati per un breve periodo;
- dopodiché è necessario rimuovere rapidamente entrambi gli elementi dal saldatore e inserire l'estremità del tubo nel rubinetto. Se il polipropilene viene riscaldato sufficientemente, allora parte di esso dovrebbe semplicemente essere schiacciato durante l'installazione, questo è normale.

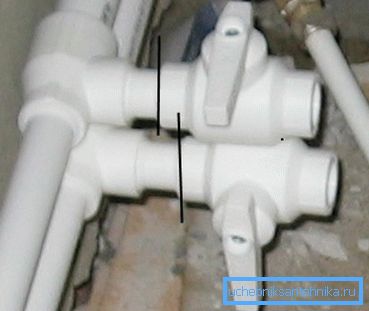

La connessione di cui sopra è considerata la più semplice, ma non è senza difetti. Il principale può essere considerato il verificarsi di resistenza locale significativa. Se, per esempio, una valvola a sfera PP 20 con un tubo, allora il tubo Du sarà uguale a solo 15 mm, e nella gru - 20 mm.

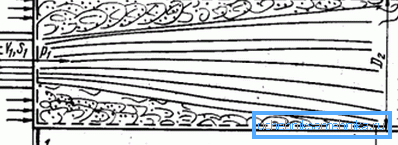

Di conseguenza, quando il flusso passa attraverso il giunto, a causa della differenza di diametro, si creerà turbolenza all'ingresso e verrà generato un carico maggiore sulla saldatura in uscita.
Questo può essere evitato in 2 modi:
- utilizzando una connessione staccabile, ad esempio, lo stesso americano;

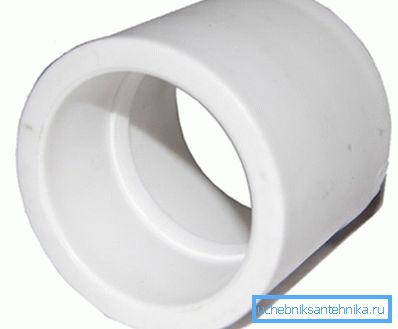

- utilizzando l'accoppiamento PP, in questo caso, è possibile utilizzare la saldatura. L'utilizzo di un accoppiamento ti consentirà di collegare il tubo e il rubinetto da un lato all'altro, in modo che nulla interferisca con il flusso. Nessuno di questi metodi complica il processo stesso, quindi l'installazione può essere eseguita a mano.
Riassumendo
La selezione di una valvola a sfera non è un compito così facile come potrebbe sembrare a prima vista. È necessario comprendere chiaramente la differenza tra concetti come diametri nominali e reali, essere in grado di convertire le dimensioni metriche in pollici e viceversa.
Le informazioni proposte non confonderanno la designazione di valvole e valvole di controllo e assicureranno la scelta corretta. Il video in questo articolo è una breve panoramica di diversi tipi di valvole a sfera.
