Valvola a sfera da 100 mm: dispositivo, classificazione,

Come funziona la valvola a sfera DU100? Quali tipi di questo prodotto possono essere trovati in vendita? Ci sono delle funzionalità per il montaggio del prodotto? Come appare sullo sfondo delle alternative: valvole a vite e valvole a saracinesca? Scopriamolo.

Primo conoscente

disegno

L'elemento strutturale principale è una valvola a farfalla a forma di palla con un canale passante. Di regola, il suo diametro è uguale al diametro della condotta collegata. L'asta inserita nella scanalatura del bullone viene espulsa attraverso il corpo e viene fornita con una comoda maniglia o riduttore. La funzione di tenuta è eseguita da sedi in polimero sotto la sfera e da una guarnizione anulare attorno allo stelo.

Quali materiali possono essere utilizzati per la produzione di valvole a sfera?

Utile: a seconda delle condizioni di lavoro, la maniglia può avere segni di colore diversi. Progettato per acqua fredda, acqua calda e riscaldamento, la valvola a sfera da 100 mm è contrassegnata in rosso; prodotti con resistenza al calore limitata - blu. Il giallo indica che la valvola è per il gas.

specie

Le gru possono essere classificate secondo diversi criteri.

Tipo di corpo

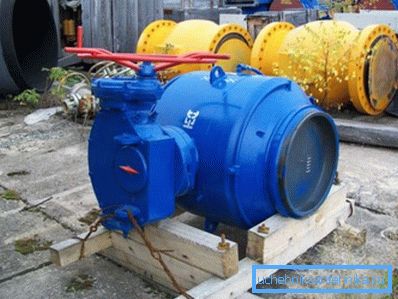

Può essere interamente saldato e staccabile.

• Nel primo caso, come bonus, il proprietario riceve una maggiore resistenza del caso alla pressione idraulica.: con diametro crescente, la forza di trazione delle sue pareti aumenta in proporzione alla sezione trasversale. Il prezzo è quasi zero manutenibilità del prodotto: al massimo, è possibile sostituire un sigillante usurato attorno allo stelo in esso.

• Nel secondo caso, se necessario, sostituire tutti gli elementi strutturali usurati. - selle, calcio e persino la palla da bolt.

Di regola, le parti del corpo con un grande diametro sono collegate da borchie.

Connessione della pipeline

Può essere fatto in tre modi completamente tradizionali:

1. Le discussioni. L'accoppiamento con grande diametro, tuttavia, non è molto diffuso a causa del fatto che il filo è difficile da sigillare e stringere.
2. Saldando La lunghezza degli ugelli per la saldatura e una massa significativa del corpo della valvola non consentono il pericoloso surriscaldamento delle tenute in polimero durante la saldatura.
3. Flange. Forniscono un rapido montaggio e smontaggio della gru.

La valvola a sfera flangiata DN 100, a sua volta, può appartenere a due sottocategorie. In generale, le dimensioni di montaggio della valvola a sfera DN 100 corrispondono esattamente alle dimensioni di montaggio della valvola in acciaio 30s33nzh, che consente la sostituzione senza saldatura sui tubi.

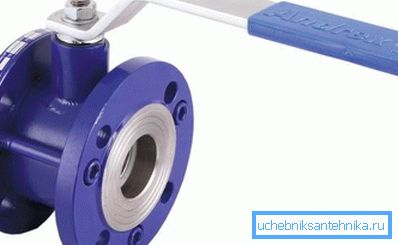

Tuttavia, quando si installano nuove tubazioni, vengono utilizzate valvole più corte, cosiddette inter-flange.

Otturatore

Con piccoli diametri del tubo, la tenuta della sfera è assicurata semplicemente premendo le sedi durante il montaggio del corpo.

Tuttavia, per dimensioni di gate più grandi, vengono utilizzate un paio di altre soluzioni.

1. La palla viene installata tra i sedili con un piccolo spazio. Viene premuto contro la sella desiderata dalla pressione del mezzo di lavoro.
2. La sella è composta da una molla a tazza a molla, che fornisce la necessaria forza di spinta anche con una certa usura del fluoroplastico o del teflon.

montaggio

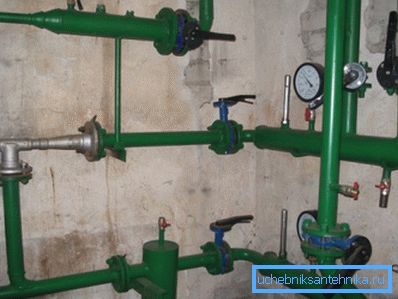

Viene eseguito in qualsiasi posizione di lavoro. L'unica restrizione è una comoda posizione della maniglia o il timone del cambio. La direzione del flusso d'acqua è irrilevante, il che è chiaramente indicato dall'assenza di una freccia sul corpo.

Confronto con le alternative

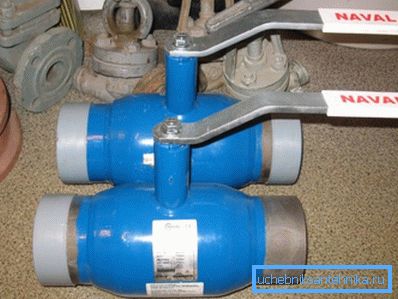

In che modo la valvola a sfera DU100 appare sullo sfondo di una valvola a vite flangiata e di una saracinesca della stessa dimensione? Che tipo di valvole dovrei scegliere?

Confrontiamole in diversi modi.

Resistenza idraulica

1. La valvola a sfera a passaggio totale non ha quasi nessuna resistenza al movimento del flusso: non ci sono curve e transizioni di diametro in esso.
2. La valvola a questo riguardo è alquanto inferiore alla valvola a sfera. Sollevato tutte le guance e il cuneo sono parzialmente nel flusso. Inoltre, le transizioni di diametro tra gli specchi che rendono il flusso turbolento sono presenti.
3. Valvola a vite: un chiaro outsider. Le svolte di avvolgimento del corpo e un foro relativamente piccolo nella sella causano una caduta di pressione dopo questo elemento della valvola di arresto.

installazione

1. Come già accennato, il manuale di installazione di una valvola a sfera non consente alcuna libertà. È in grado di lavorare in qualsiasi posizione e in qualsiasi direzione del flusso d'acqua.

1. La valvola non è desiderabile per montare solo il volante verso il basso. Ciò renderà il ripieno estremamente scomodo.
2. La valvola, inoltre, deve essere installata in modo tale che il mezzo di lavoro preme sulla valvola dal basso. Altrimenti, dopo un po 'di tempo, la valvola è inevitabile.

A proposito: strappare la valvola con una controcorrente è accompagnata da uno shock idraulico - passando attraverso la tubazione di un fronte ad alta pressione. Tra le conseguenze vi sono disconnessioni a raccordi e fili, strappi di connessioni flessibili, rotture lungo le giunzioni di tubi elettrosaldati e tappi dei radiatori strappati.

servizio

1. Nel caso di una valvola a sfera, si riduce a stringere il dado sul sigillante dello stelo dopo diverse centinaia di cicli di apertura-chiusura.

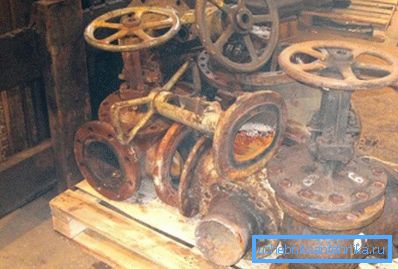

2. La valvola a vite necessita di un imballaggio periodico (anche inattivo) del premistoppa e (talvolta) di sostituire la guarnizione.
3. Nel caso di una valvola, l'imballaggio periodico della ghiandola è completato dalla necessità di macinare i depositi troppo cresciuti di guance e specchi.

risultati

Sono piuttosto ovvi: le valvole a sfera nelle valvole moderne non hanno concorrenti seri. Un'eccezione può essere solo prodotti per condizioni speciali (alte temperature, sostanze corrosive, ecc.).

Il video in questo articolo offrirà tradizionalmente al lettore ulteriori materiali. Buona fortuna!
