Valvola a sfera del gas: caratteristiche del design

22-05-2018
Approvvigionamento idrico

Il gasdotto è necessariamente dotato di valvole di arresto. È necessario per la possibilità di isolamento delle aree di emergenza o aree che necessitano di riparazione. La cosa migliore oggi è far fronte a questo compito con le valvole a sfera per il gas, che saranno discusse in questo articolo.

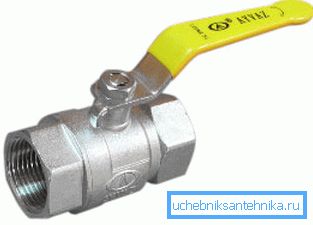

Foto della valvola a sfera del gas

Descrizione tecnica

La prima cosa da considerare è il dispositivo di una valvola a sfera.

struttura

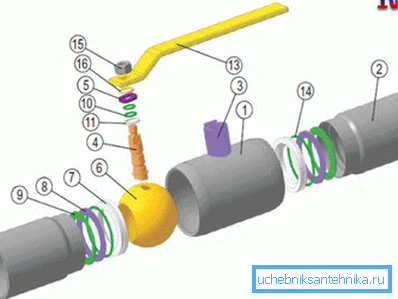

Il design della valvola a sfera del gas
Designazione nella figura nome
1 Parte dell'armadio Il più delle volte si trova in ottone o acciaio.
2 Tubo di collegamento Può essere filettato o saldato.
3 Parte della gola Passare attraverso il magazzino
4 Biella Collega la maniglia e la palla.
5 Restrizioni alla rondella
6 Palla di arresto Esegue direttamente la chiusura e l'apertura del passaggio.
7 Sella. Posiziona la palla nel posto giusto.
8 Supporto dell'anello Tiene la sella.
9 Primavera.
10 Guarnizione O-ring.
11 Ring.
12 Flangia.
13 Maniglia.
14 Guarnizione del sedile
15 Dado di bloccaggio Contiene la maniglia.
16 Stopper.

Principio di funzionamento

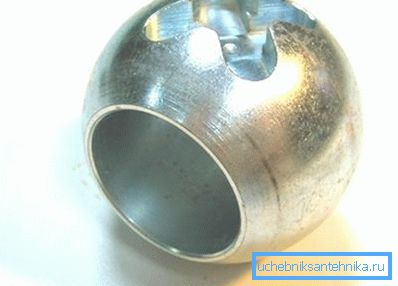

Sfera cava d'acciaio

La parte più importante e principale della valvola del gas in questione è una sfera di intercettazione, che ha un foro passante uguale al diametro del tubo di collegamento ed è collegata alla maniglia di commutazione dell'asta.

L'istruzione del funzionamento di tale meccanismo è elementare:

  • Un uomo con un leggero movimento della mano gira la maniglia di 90 gradi.
  • Il calcio trasmette questo movimento alla palla.
  • Il muro si trasforma in un buco, creando un facile accesso.

Consiglio: non è consigliabile installare la maniglia nella posizione semiaperta, poiché ciò aumenta notevolmente l'usura della struttura.

dignità

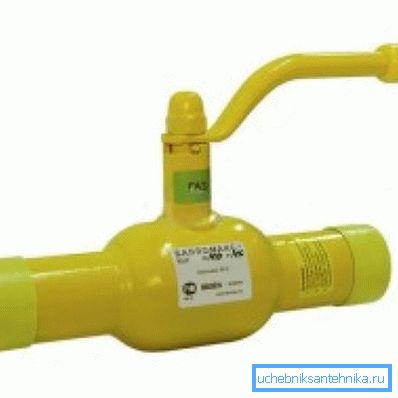

Valvola a sfera in acciaio KSHG

Le valvole a sfera per gasdotto hanno tutta una serie di aspetti positivi:

  • Prezzo relativamente basso. Raggiunto grazie alla semplicità del design, eliminando l'uso di componenti costosi.
  • Peso ridotto. Non rende la pipeline più pesante, il che consente di limitarla ai raccordi standard.

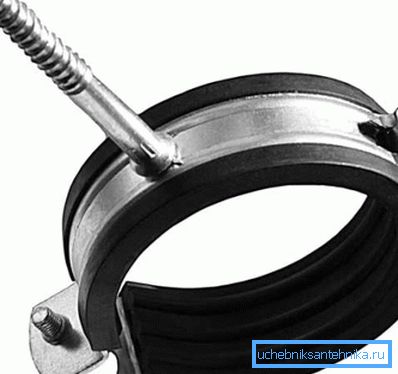

Chiusura convenzionale per gasdotto
  • Alta affidabilità. Nella produzione di materiali utilizzati solo ad alta resistenza.

Suggerimento: si consiglia di scegliere un materiale della gru in base all'ambiente in cui si intende utilizzarlo. Quindi, ad esempio, i modelli in ottone faranno fronte perfettamente ai processi di corrosione e quelli in acciaio resisteranno a carichi meccanici più potenti.

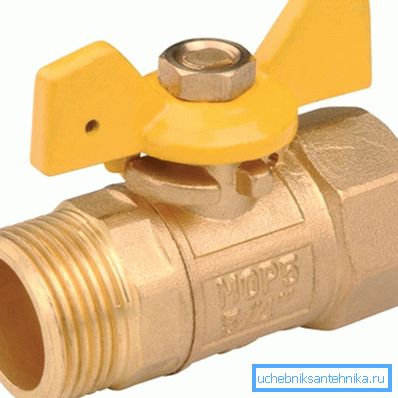

Il corpo in ottone affidabile di una valvola a sfera del gas non è soggetto a processi di corrosione
  • Alta velocità e facilità d'uso a mano. È sufficiente eseguire una breve rotazione dell'impugnatura per cambiare la posizione da "aperto" a "chiuso" e viceversa.
  • Non c'è bisogno di manutenzione. Tali valvole e accessori possono essere installati in modo sicuro in luoghi difficili da raggiungere.
  • Elevata tenuta del flusso si sovrappongono. La posizione chiusa della gru garantisce la completa sigillatura della tubazione.
  • Possibilità di installazione anche sott'acqua. Allo stesso tempo, la penetrazione del fluido nel sistema è completamente esclusa.
  • Piccole dimensioni. Consentono al prodotto di non sporgere sullo sfondo del tubo stesso e semplificarne l'installazione, che può essere facilmente eseguita da 1-2 persone.

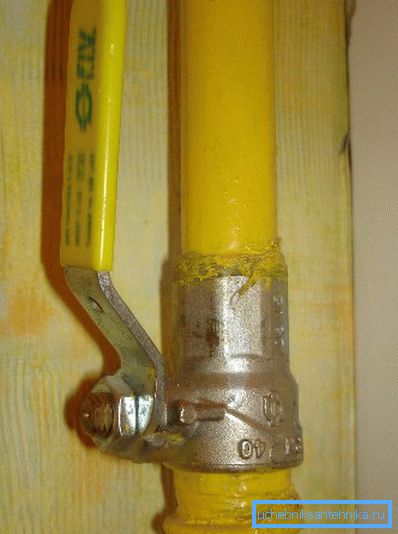

Valvola a sfera su tubo del gas
  • Aspetto attraente. L'unico dettaglio che attira l'attenzione è la maniglia, che può essere realizzata a forma di farfalla o di leva allungata. In ogni caso, l'unità tecnica ha un aspetto estetico.
  • Facile installazione. Forse sia filettato che saldato.

Dati tecnici

Gru con manico a farfalla e passaggio condizionale di 15 mm

Analizziamo i parametri del modello classico per l'installazione sul gasdotto domestico:

parametro valore
sezione 1,5 cm o? un pollice
Il numero di giri sulla connessione filettata 6-7
Indicatore di tenuta Classe A
Resistenza alla pressione Non meno di 6 MPa
Temperatura consentita Da -20 a +130 gradi Celsius
Materiale del corpo Marchio in ottone LS-59-2
Tipo di maniglia farfalla
Gestire Kohler Giallo secondo le regole della designazione del gasdotto
Materiale della guarnizione fluoroplasti
Connessione filettata per manometro G? / G?
Tipi di connessioni filettate Interno-esterno e interno-interno
Altezza del prodotto 5,8 cm
Lunghezza con manico 6,7 cm
Lunghezza del corpo 6,7 cm
Diametro esterno 3,3 cm

Possibili variazioni

Va anche notato che le valvole a sfera di gas possono differire tra loro in alcune particolarità, vale a dire:

  • Quando possibile riparazione. Ci sono campioni comprimibili e tutti saldati.

Suggerimento: se si installa la gru in un luogo inaccessibile, è preferibile optare per un prodotto interamente saldato con un tubo di collegamento saldato. In questo modo otterrete la massima tenuta, che è necessaria con la condizione di difficile manutenzione in futuro.

  • Giù per il corridoio. Le valvole a sfera possono essere a passaggio pieno e senza foro pieno.

Inoltre, ci sono modelli che hanno un azionamento elettrico che consente di automatizzare il processo di chiusura e di apertura.

conclusione

La condotta deve essere equipaggiata con gru affidabili in caso di necessità di isolare le sue singole sezioni. In particolare, ciò riguarda i punti di connessione agli apparecchi a gas, nonché le zone pericolose di emergenza. L'opzione migliore è una valvola a sfera grazie alla sua elevata affidabilità, facilità d'uso e molti altri vantaggi (vedere anche l'articolo Perché installare una gru Mayevsky negli impianti di riscaldamento).

Esempi di valvole a sfera con diverse maniglie e attacchi filettati

Il video in questo articolo ti fornirà ulteriori informazioni direttamente correlate ai materiali presentati. Scegliere per la disposizione del gasdotto solo i componenti migliori.
