Valvola a sfera di accoppiamento 11b27p1: dispositivo,

Che cos'è un giunto sferico in ottone 11b27p1? Come funziona? Che aspetto hanno le valvole a sfera moderne rispetto alle soluzioni concorrenti? Dove possono essere applicati? Scopriamolo.

Come funziona

Rubinetteria a sfera in ottone marca 11b27p predisposta abbastanza tradizionalmente per questo tipo di valvole.

• L'elemento principale della valvola è una sfera di ottone con un foro passante. A seconda della posizione, la portata del fluido di lavoro attraverso l'alloggiamento viene aperta o chiusa.

Utile: come tutti gli altri tipi di valvole, le valvole a sfera non sono concepite per la regolazione (regolazione di fondo). Hanno solo due posizioni di lavoro: aperto e chiuso. Quando la valvola funziona in una posizione semiaperta, il corpo tra gli anelli di tenuta viene gradualmente riempito con scorie.

• I famigerati anelli di tenuta del materiale a basso attrito racchiudono la sfera su entrambi i lati, garantendo la tenuta in posizione chiusa.
• Lo stelo passa attraverso il foro nell'alloggiamento ed è sigillato con una guarnizione simile a una ghiandola - un anello polimerico, che viene premuto dall'alto da una rondella.
• La rondella è fissata sull'asta con una maniglia (leva o farfalla) e un dado.

caratteristiche

Anche le caratteristiche tecniche della valvola di accoppiamento a sfera 11b27p1 sono abbastanza standard.

Probabilmente vale la pena aggiungere alcuni commenti ai numeri secchi:

• Il materiale del corpo e della sfera è esclusivamente resistente ai processi elettrochimici.. L'ottone non forma una coppia galvanica con nessuno dei metalli utilizzati.
• La stabilità termica del fluoroplastico gli consente di lavorare non solo nei sistemi di ingegneria interna degli edifici, dove la temperatura massima degli edifici è limitata a 95 - 105 C, ma anche nei nodi di rete e di ascensore con una temperatura di flusso fino a +150 C. In realtà, un giunto a sfera 11b27p DU15 RU16 è spesso usato come valvola di controllo nell'ascensore.

La durata effettiva della valvola in condizioni operative normali è un paio di volte superiore a quella calcolata. In poche parole, installandolo, difficilmente sarai costretto a comprare un ricambio nel prossimo futuro.

Documenti normativi

Quale GOST sulla sfera si accoppia attualmente con 11b27p1?

• Il materiale dell'alloggiamento, dell'asta e della sfera è conforme alle leghe di rame-zinco trattate con pressione GOST 15527-2004.
• Il materiale del manico deve essere conforme alle leghe di fusione di alluminio GOST 1583-93.
• La versione climatica della valvola viene valutata secondo GOST 15150-69 UHL 4 e tenuta - secondo GOST R 54808.
• Infine, il prodotto nel suo insieme deve soddisfare i requisiti dello standard interstatale GOST 21345-2005. Valvole cilindriche, a cono e a sfera, adottate da 12 stati dell'ex URSS.

Nuance: l'ultimo standard regola la produzione di valvole per pressioni operative non superiori a 250 atmosfere. Per pressioni elevatissime - le vostre esigenze.

Citiamo un paio di requisiti chiave di GOST 21345-2005.

1. Il diametro effettivo (la dimensione della scanalatura passante nella sfera) della valvola con dimensioni fino a DN 350 inclusi deve essere almeno il 95% del diametro dell'ingresso dell'alloggiamento.
2. Difetti nel filo, portandolo oltre il diametro medio, non dovrebbero avere una lunghezza totale di più di mezzo giro. In questo caso, i difetti non dovrebbero interferire con l'esecuzione della connessione filettata dei tubi.

Compagni di classe

Insieme alla palla, nei negozi idraulici si possono trovare sughero e valvola a vite. Confrontiamo il prodotto che stiamo studiando con loro.

sughero

La valvola di sughero richiede uno sforzo considerevole per riposizionare il tappo: le superfici in ottone o in ghisa delle parti a contatto hanno un'area abbastanza ampia. Nel caso di una valvola a sfera, lo scorrimento di una sfera nichelata con una superficie ideale sopra la sede di un polimero con un coefficiente di attrito estremamente basso non ha alcuna resistenza evidente alla pressione della leva.

Il premistoppa della valvola del tappo inizia a scorrere alla prima spira del tappo. La ghiandola viene prodotta inevitabilmente anche quando è inattiva: ogni meccanico confermerà che, per non avere perdite, deve essere imballato una volta ogni due anni. Le tenute delle valvole a sfera in polimero non richiedono la manutenzione in linea di principio.

vite

I problemi di compattazione sono rilevanti qui. L'uso di anelli di tenuta in gomma non li risolve completamente: la gomma perde la sua elasticità e perde.

Inoltre, la valvola a vite del dispositivo fornisce al proprietario numerosi problemi esclusivi.

• La complessa forma del circuito aumenta la resistenza idraulica e contribuisce all'accumulo di scorie sotto la valvola.

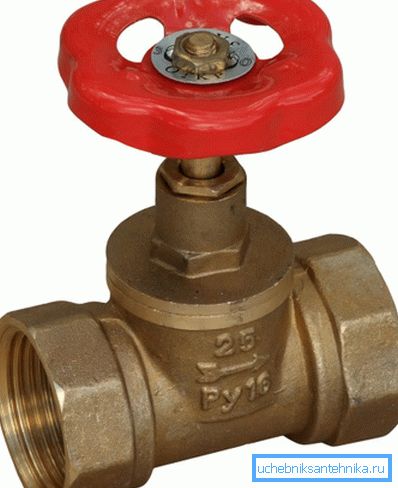

• La valvola deve essere impostata con una freccia nella direzione del flusso d'acqua. La corrente inversa può lacerare la valvola.

• La guarnizione in gomma sulla valvola ha una durata limitata (raramente più di 3-5 anni). La valvola interamente in metallo non bloccherà l'acqua se c'è almeno un granello di sabbia tra esso e la sella.

Nessuno dei problemi elencati per il design della palla è rilevante.

La conclusione è un po 'prevedibile: i concorrenti non hanno possibilità. Se stai per installare l'impianto idraulico o il riscaldamento con le tue mani, l'ovvia istruzione è di optare per le valvole a sfera.

applicazione

Quali sono le dimensioni delle gru necessarie per installare le comunicazioni idrauliche in una casa o in un appartamento? Dove dovrebbero essere applicati esattamente? Diamo alcuni esempi.

Viene utilizzato il giunto sferico con diametro 11b27p1 di 15 mm:

• Sugli ingressi di acqua calda e fredda nell'appartamento.

• Come valvola di controllo per misure di temperatura e pressione.
• Sugli inserti nell'impianto idraulico di singoli impianti idraulici (cisterna, lavello, lavandino, ecc.).

Una valvola a sfera 11b27p1 con un diametro di 20 mm viene utilizzata per tagliare i singoli dispositivi di riscaldamento dal circuito di riscaldamento. Può essere messo sul ponticello davanti al radiatore.

Captain Obvious ricorda che se il ponticello e le connessioni della batteria sono simultaneamente chiusi, la circolazione nel montante si arresterà completamente. Presto i vicini verranno da te, guidati da un meccanico, e inizieranno a pronunciare parole malvagie e offensive.

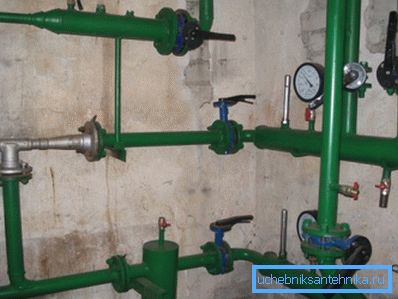

La valvola sferica di accoppiamento 11b27p1 con un diametro di 25 mm è montata sui montanti dell'alimentazione e del riscaldamento dell'acqua, sulle discariche del gruppo dell'ascensore e sui tubi di ingresso della caldaia.

La valvola a sfera 11b27p1 del diametro di 32 mm può essere utilizzata su colonne montanti in grattacieli e sul versamento del riscaldamento per interrompere determinate sezioni del circuito.

La valvola a sfera 11b27p1 del diametro di 40 mm viene utilizzata nel sistema di riscaldamento gravitazionale (quando si inserisce la pompa, si interrompe il bypass). Esso, insieme a valvole di diametro maggiore, può essere collocato nelle unità del contatore dell'acqua e nelle cassette di prelievo dell'acqua calda negli ascensori.

conclusione

Speriamo che la nostra conoscenza con il rappresentante delle apparecchiature sanitarie domestiche sia stata piuttosto istruttiva. Il lettore sarà in grado di studiare materiali aggiuntivi, visualizzando il video in questo articolo. Buona fortuna!
