Valvola a sfera flangiata e accoppiamento - caratteristica e

Quando si riparano o sostituiscono impianti idraulici o di riscaldamento, è necessario acquistare e installare valvole e rubinetti. La facilità d'uso del dispositivo in futuro dipende in gran parte dalla sua qualità e dalla scelta corretta, inoltre, il rischio di una situazione di emergenza sarà minimo. Per non spendere soldi extra, comprando una valvola a sfera KShTsF o una frizione, devi prima capire il loro design.

Ogni dispositivo sanitario ha le sue funzioni che devono essere considerate quando si sceglie. Ti aiuteremo a determinare quale è meglio utilizzare le valvole a sfera nel tuo caso.

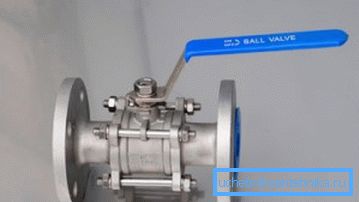

Valvola a sfera flangiata

Il dispositivo è progettato per bloccare il flusso di acqua, aria, vapore, olio. L'elemento di bloccaggio ha la forma di una palla, che ha un foro passante orizzontale per il passaggio di una sostanza. Quando ruota sull'asse verticale della palla, il passaggio si apre o si chiude.

Le valvole a sfera flangiate vengono utilizzate a una temperatura di flusso o media superiore a 100 ° C e una pressione superiore a 16 bar. Tipicamente, i dispositivi sono installati quando le valvole della frizione non sono in grado di far fronte al loro lavoro a causa di parametri di temperatura o pressione elevati.

Suggerimento: la valvola deve essere sempre ruotata durante la chiusura o l'apertura fino a quando non si arresta, altrimenti nel prodotto stesso appariranno dei depositi, che ne spezzeranno la tenuta, a seguito della quale l'apparecchiatura dovrà essere riparata o sostituita.

La valvola è progettata con un anello di tenuta con un foro nel mezzo, la valvola è considerata aperta quando coincide con la direzione del flusso. Altrimenti, quando la valvola viene installata perpendicolarmente alle pareti della tubazione, il dispositivo viene considerato chiuso.

classificazione

Seleziona tre parametri:

Suggerimento: quando si sceglie un prodotto, prestare maggiore attenzione alla qualità dei suoi dettagli, sarà una garanzia del suo efficace e lungo lavoro. Scopri anche per quale mezzo è destinato questo dispositivo e per quale temperatura.

montaggio

È necessario utilizzare flange in grado di sopportare la pressione nella rete. È anche importante che vengano posizionati e fissati nel modo più fluido possibile.

Suggerimento: è consentito installare ulteriori supporti sulla valvola se ha azionamenti elettrici.

Dopo il completamento del lavoro di installazione è necessario ricontrollare tutto di nuovo. Ad esempio, in modo che chip e graffi non compaiano nei fori passanti, devono essere protetti. Si consiglia di rimuovere la confezione di produzione prima dell'installazione.

Caratteristiche dell'apparecchiatura

Evidenzia le caratteristiche tecniche positive del tipo di flangia della valvola a sfera:

• a lungo termine;
• fornisce un alto grado di tenuta al flusso di sovrapposizione;
• ha dimensioni generali ridotte;
• design affidabile e semplice;
• crea una piccola resistenza idraulica nel sistema;
• può essere montato in qualsiasi posizione di lavoro;
• la manutenzione è facoltativa;
• l'apertura e la chiusura della valvola non causano difficoltà;
• se la gru ha un corpo pieghevole, può essere riparata con le proprie mani;
• il controllo manuale può interrompere rapidamente il flusso di liquido.

Tra gli svantaggi si distinguono:

• grande peso;
• prezzo elevato;
• la necessità di utilizzare manici lunghi per il controllo manuale.

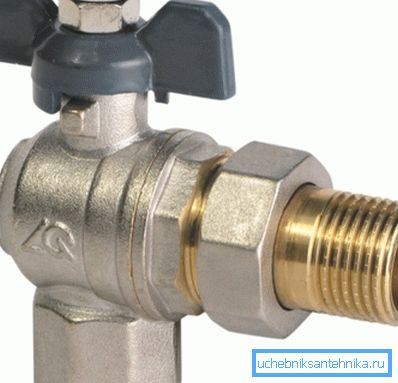

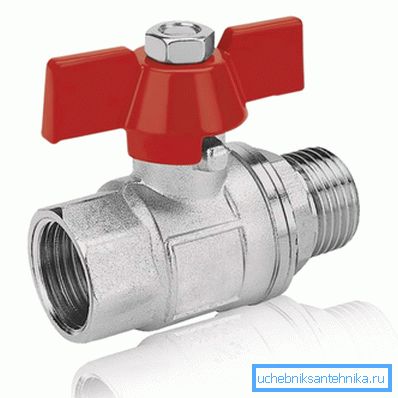

Caratteristiche del design della valvola di accoppiamento

1. I prodotti sono ampiamente usati nell'industria.
2. Il design è in grado di sopportare pressioni fino a 16 atm e temperatura del mezzo di lavoro fino a 120 ° C.
3. Il materiale migliore per tali gru è l'ottone. Non solo il corpo ne è fatto, ma anche la palla.
4. Anche le leghe e l'acciaio cromato sono spesso usati per prevenire la ruggine.
5. Per ridurre la resistenza del flusso, la versione di accoppiamento della gru è progettata con la condizione che il suo diametro interno coincida con il diametro del passaggio della tubazione.
6. Poiché lo stelo della valvola non tocca la cassa, aderisce alla sua regola. Ciò è assicurato da guarnizioni in materiale fluoroplastico resistenti alle alte temperature del fluido di lavoro e ad alta pressione.

Come scegliere

1. Prima di andare al negozio, misurare la sezione trasversale del gasdotto, le dimensioni interne della valvola a sfera devono coincidere con esso.
2. Annota l'etichetta del vecchio rubinetto o portalo con te.. Consultare un consulente in negozio per ulteriori dettagli sull'hardware.
3. Valutare visivamente la qualità del prodotto, ad esempio, se ha un marchio e un'etichettatura dettagliata. Scopri se esiste un certificato di qualità per i prodotti e le istruzioni del produttore.
4. Inoltre, controlla se c'è una traduzione in russo nell'istruzione principale, che indica la vendita con licenza di beni importati.

Importante: se non è chiaro il modo in cui il prodotto viene immesso sul banco, ci sarà una traduzione maldestra, discrepanze nei loghi e nelle iscrizioni, o non c'è solo la data di produzione, ma anche il paese di produzione, quindi la qualità di un tale prodotto è molto dubbia.

1. Si prega di notare che la superficie della gru non deve essere rivestimento protettivo scheggiato e incrinato, flussi, irregolarità, ritardo di vernice sulla manopola rotativa. Il prodotto di qualità ha lo stesso spessore del guscio e parti simmetriche.

1. Con un magnete, controlla di quale metallo è fatta la valvola a sfera. Idealmente - da ottone, un falso - acciaio. Inoltre, la superficie oscurata della pallina conferma anche che si trattengono beni di bassa qualità.
2. Il corpo deve essere in ottone, tranne i rubinetti cromati. La contraffazione è fatta di silumin o zincato. Il colore del metallo all'interno del prodotto deve essere giallo chiaro, il rivestimento non deve essere graffiato.

Suggerimento: ricorda una cosa semplice: un prodotto di qualità non può essere economico.

conclusione

Ora avete un'idea della flangia e delle valvole a sfera di accoppiamento, per quello che sono necessari e dove vengono utilizzati. Dopo aver familiarizzato con i loro dati sulle prestazioni, sarete in grado di affrontare consapevolmente la scelta del prodotto necessario.

Il video in questo articolo fornirà l'opportunità di trovare ulteriori informazioni sull'argomento sopra.
