Valvola a sfera in acciaio inossidabile - tipi e
La valvola a sfera in acciaio inossidabile viene utilizzata nelle condotte come valvola di intercettazione, che blocca completamente il flusso del fluido di lavoro. In questo articolo considereremo le caratteristiche di questo dispositivo e il suo scopo.
Informazioni generali
Quindi, la valvola a sfera è una sorta di raccordi, il cui elemento di bloccaggio è realizzato a forma di sfera, da cui il nome. Va detto che una tale costruzione è nota all'umanità da più di cento anni.
Inizialmente, questo dispositivo non era molto richiesto, ma con l'avvento di vari materiali moderni, incluso l'acciaio inossidabile, divenne molto diffuso. Il vantaggio principale di queste valvole è la semplicità del design e, di conseguenza, l'affidabilità e la durata.

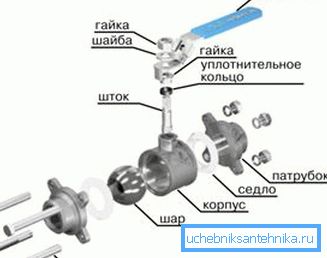

Dispositivo e caratteristiche
Come qualsiasi altra valvola, la valvola a sfera in acciaio inossidabile è composta da due elementi principali:
| alloggiamento | Può essere forme molto diverse, a seconda dello scopo del dispositivo. |
| Elemento rotante | È una palla fissata nelle selle. La sfera ha un foro passante che funge da passaggio per il flusso di liquido o gas. |
Nelle valvole domestiche, di regola, il diametro del foro è uguale al diametro interno del tubo. Pertanto, si chiama pieno noia.
Molto spesso questo tipo di valvole viene utilizzato nei seguenti tipi di tubazioni:
- Tubi dell'acqua;
- Gasdotti;
- Condutture di calore.
Caratteristiche speciali
Innanzitutto va detto che la valvola a sfera in acciaio inossidabile non è progettata per funzionare come valvola di strozzamento o di regolazione. Dovrebbe essere usato rigorosamente per lo scopo previsto, ad es. per sovrapposizione o apertura completa.
L'apertura del tondo per cemento armato viene eseguita ruotando l'impugnatura in senso antiorario di 90 gradi, vale a dire. finché non si ferma Per facilità d'uso, il design ha una leva di corsa del limitatore.
dignità
Tra i vantaggi delle valvole considerate ci sono i seguenti punti:
- Piccole dimensioni;
- Semplicità del design;
- Comodo controllo delle proprie mani;
- Nessuna zona stagnante;
- Semplici istruzioni di installazione;
- Alta tenuta;
- Affidabilità e durata;
- Prezzo basso, grazie alla semplicità del design.
Per questi motivi, questa valvola si trova in quasi ogni appartamento e ogni casa.
carenze
Insieme con gli aspetti positivi, questo prodotto ha alcuni inconvenienti, che sono elencati di seguito:
- Non c'è possibilità di regolare il flusso. Se si utilizza il dispositivo per questi scopi, si depressurizza rapidamente.
- Possibilità di utilizzo solo per impianti a bassa pressione - per gasdotti non superiori a 10 bar e per condotte idriche non superiori a 16 bar.
- La gamma di dimensioni limitate - maggiore è il diametro dei tubi, più difficile è trovare un dispositivo adatto per loro.
Suggerimento: Le valvole a sfera in plastica possono essere utilizzate in combinazione con una tubazione di plastica, il loro costo è inferiore a quello dell'acciaio inossidabile, mentre la durata e l'affidabilità sono elevate.
tipi
La classificazione della valvola in esame viene effettuata secondo diversi criteri:
| La forma del passaggio | Ci sono diversi tipi:
|
| Secondo il materiale del sigillo | Il compattatore può essere:
|
| Secondo la forma del corpo | I connettori possono essere posizionati l'uno rispetto all'altro:

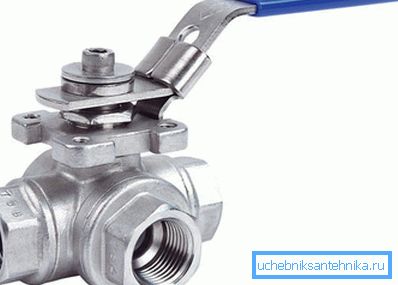

Inoltre, i dispositivi sono diritti e a tre vie. |
| A titolo di installazione e tipo di design della custodia | Ci sono:
|
Un punto particolarmente importante è il metodo di installazione e il tipo di design del case, dal momento che l'area di applicazione dipende da questo, quindi, di seguito diamo uno sguardo più da vicino alle caratteristiche di questi dispositivi.

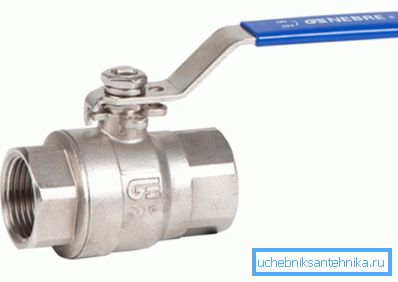

accoppiamento
La valvola a sfera in acciaio ha una filettatura femmina su entrambi i lati. Di regola, tali raccordi vengono applicati alle tubature dell'acqua.
Secondo il metodo di controllo, questi dispositivi sono di tre tipi:
- leva;
- Guidato elettricamente;
- Gear.
Se il diametro nominale non supera DN125, il dispositivo è controllato da una leva. Se il diametro è più grande, la soluzione ottimale è un controllo delle marce. L'azionamento elettrico viene utilizzato quando viene utilizzata la regolazione a due posizioni o le valvole di intercettazione sono di difficile accesso.

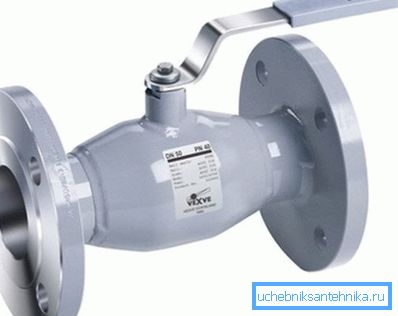

flangiato
La flangia della valvola a sfera in acciaio inossidabile ha trovato la sua applicazione nell'industria petrolifera e del gas. Sono utilizzati nelle condotte per il trasporto di gas, petrolio e altri prodotti chimici.
Come è facile intuire dal nome, la valvola a flangia in acciaio è montata con l'aiuto di flange su entrambi i lati.
I principali vantaggi di questo dispositivo sono:
- Basso costo;
- Lunga durata;
- La possibilità di utilizzare sospensioni, mezzi viscosi e contaminati, fango, ecc.
Naturalmente, una valvola a sfera flangiata inossidabile può essere utilizzata solo se i tubi sono dotati anche di flange appropriate.

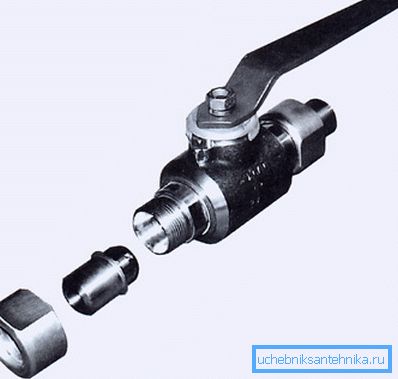

capezzolo
Da muftovyh differiscono principalmente nel fatto che hanno un filo esterno. Più spesso utilizzato nel settore petrolchimico. Il dispositivo è collegato ai tubi con i dadi a cappello.

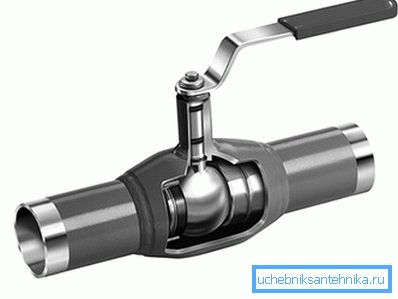

saldatura
Da tutti i prodotti sopra citati, questa valvola si distingue per il fatto che vengono montati mediante saldatura. Il più delle volte viene utilizzato in sistemi di alimentazione di calore centralizzati. Il vantaggio principale di questo design è la completa tenuta della connessione. (Vedi anche l'articolo Hermetic per pipe: caratteristiche.)
Suggerimento: I dispositivi con un diametro ridotto possono essere utilizzati come scarichi per scopi domestici. Ad esempio, è possibile utilizzare questo rubinetto per un barile di acciaio inossidabile.
conclusione
Le gru a sfere in acciaio inossidabile sono ampiamente utilizzate in una varietà di applicazioni. Ciò è dovuto alla loro semplicità, affidabilità e una vasta selezione di design dello scafo.
Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
