Valvola a sfera in hdpe e sue caratteristiche

Attualmente, quando si posizionano linee di comunicazione per vari scopi, vengono spesso utilizzati tubi in polietilene a bassa pressione (HDPE). La loro installazione viene eseguita con l'uso di accessori speciali, che includono valvole a sfera. Successivamente, consideriamo quali sono questi prodotti, quali sono e quali sono le loro caratteristiche.

Caratteristiche delle valvole a sfera PND

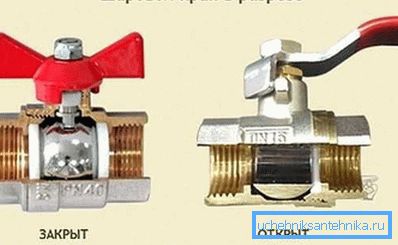

Le valvole a sfera in plastica per tubi HDPE sono valvole di intercettazione progettate per interrompere completamente il flusso di fluido trasportato attraverso la tubazione. La palla è chiamata per il motivo che il meccanismo di bloccaggio è realizzato sotto forma di una palla con un foro passante.

La palla può essere ruotata di 90 gradi nel corpo, che consente di aprire o chiudere il passaggio. La posizione del meccanismo di blocco è controllata da una leva. Nelle gru di grande diametro (150 mm e oltre), il meccanismo di bloccaggio è controllato da attuatori elettrici, pneumatici o idraulici.

Il caso di questi dispositivi è fatto di HDPE, ad es. lo stesso materiale della pipeline stessa. Il meccanismo di chiusura più spesso fabbricanti fanno di polipropilene o altro tipo di plastica.

dignità

Le valvole considerate hanno molte qualità positive, tra cui:

• Durata: il prodotto può durare 25 anni o più. La durata dipende in gran parte dalle condizioni operative del prodotto.
• Affidabilità grazie alla semplicità del design.
• Prezzo basso a causa di materiali economici.
• Prodotti a basso peso
• Alto grado di tenuta.
• A causa del fatto che il dispositivo è in plastica, non è soggetto a corrosione, inoltre, il sedimento praticamente non si deposita su di esso.

carenze

Per obiettività, ecco alcuni degli svantaggi dei dispositivi in ​​questione:

• Non può essere utilizzato per regolare il flusso, in quanto in questo caso hanno rapidamente fallito.
• Come altri raccordi HDPE, sono progettati per una pressione inferiore rispetto ai raccordi metallici per tubi.
• Con l'aumentare della temperatura diminuisce la forza del dispositivo.

Fai attenzione! Prima di utilizzare una valvola a sfera in plastica per tubi in HDPE, è necessario assicurarsi che le sue caratteristiche corrispondano alle condizioni in cui verrà utilizzato.

Tipi di valvole per HDPE

Oltre al fatto che i dispositivi considerati differiscono nel diametro, possono anche essere progettati per diversi metodi di installazione:

• Pinza (compressione);
• flangia;
• Weld.

Di seguito è riportato un dettaglio delle funzionalità dei dispositivi di ciascun tipo.

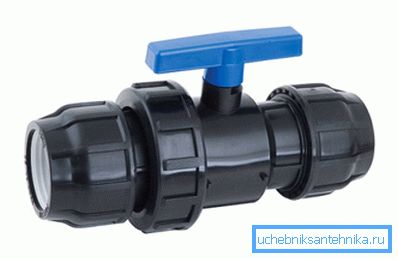

Collet

Questi dispositivi sono utilizzati per tubazioni di piccolo diametro - 20 mm - 110 mm. La loro caratteristica principale è la facilità di installazione, che può essere eseguita a mano senza l'uso di attrezzature speciali e senza le competenze di tale lavoro.

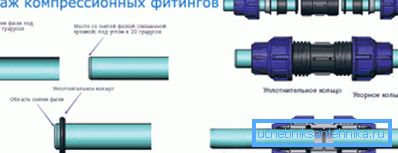

Fai attenzione! Per un metodo qualitativo di montaggio del tubo di accoppiamento rubinetto pinza deve essere tagliato esattamente perpendicolare al loro asse e smusso diversi millimetri, come mostrato nello schema sopra.

Di norma, questa valvola di arresto viene utilizzata nei tubi dell'acqua domestica. Le seguenti sono le caratteristiche principali di questi dispositivi:

A seconda del modello del dispositivo, le specifiche possono variare leggermente. Tuttavia, in generale, corrispondono ai dati della tabella.

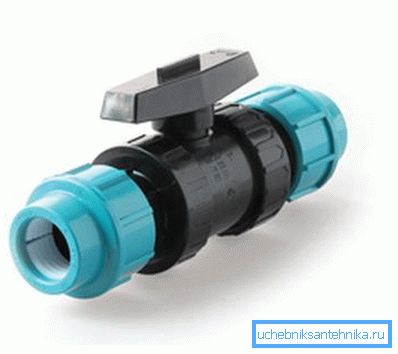

Devo dire che le valvole di compressione possono avere le stesse dimensioni del condotto di ingresso e di uscita, per esempio, 32 - 32 mm e diverso, cioè, può servire come adattatori tra tubi di diversi diametri.

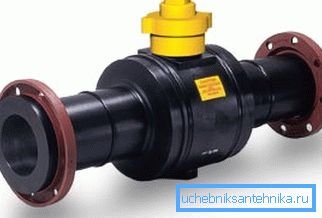

flangiato

Le valvole PND a sfera flangiata vengono utilizzate per condotte di grande diametro (fino a 315 mm). Il loro collegamento con il gasdotto viene effettuato mediante bulloni mediante flange. Come una pinza, questa connessione è pieghevole.

A differenza dei dispositivi precedenti, le valvole flangiate possono sopportare più pressione. Spesso queste valvole sono utilizzate nell'industria chimica, poiché sono resistenti agli acidi e agli alcali e non sono soggette a corrosione.

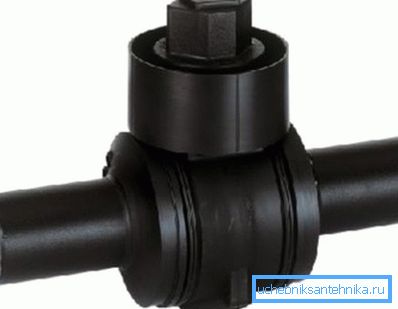

saldatura

Questo metodo di connessione viene utilizzato nei casi in cui è necessario garantire la tenuta. Le istruzioni di installazione sono più complicate in questo caso.

La saldatura può essere eseguita in due modi:

• culo - con l'aiuto di una speciale saldatrice che fonde le estremità di due parti saldate. Successivamente, le parti si bloccano sotto pressione.
• Metodo di elettrofusione - il riscaldamento delle superfici delle parti da unire in questo caso viene effettuato mediante parti sagomate attraverso le quali passa la spirale metallica. Di conseguenza, le parti da collegare e l'accoppiamento elettrico sono saldati insieme, garantendo una connessione affidabile.

Qui, forse, tutti i tipi di valvole a sfera di plastica.

conclusione

Le valvole a sfera in polietilene sono valvole di intercettazione affidabili utilizzate per vari tipi di condotte da tubi HDPE. Come abbiamo scoperto, a seconda dello scopo della linea e del suo diametro, possono essere montati in modi diversi.

Dal video in questo articolo, puoi imparare alcune informazioni aggiuntive su questo argomento.
