Valvola a sfera servocomandata - caratteristiche e scopo

18-05-2018
Approvvigionamento idrico

Le valvole a sfera si sono da tempo affermate come affidabili valvole di intercettazione. Di recente, grazie all'uso di servoazionamenti e altri tipi di unità remote, la funzionalità di questi dispositivi è stata notevolmente ampliata. Ad esempio, una valvola a tre vie con servo ha trovato ampia applicazione in una varietà di sistemi automatici per il controllo del flusso di liquidi e gas.

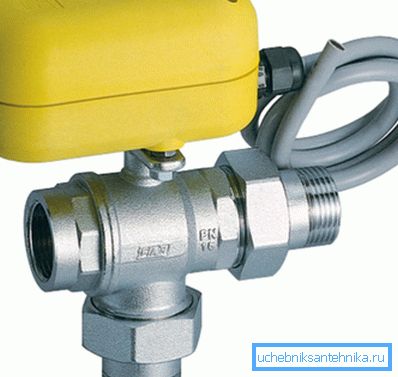

Valvola a sfera a tre vie con azionamenti elettrici

In questo articolo daremo un'occhiata più da vicino a cosa sono questi dispositivi e per quali scopi vengono utilizzati.

Caratteristiche di gru con azionamento

Informazioni generali

Quindi, come detto sopra, le valvole a sfera appartengono alle valvole. A differenza di altri tipi di valvole, sono progettati esclusivamente per arrestare completamente il flusso di liquidi o gas (vedere anche l'articolo Valvola a sfera valvola di compressione - caratteristiche e scopo).

Questi dispositivi sono chiamati palla perché il loro meccanismo di bloccaggio ha la forma di una palla attraverso la quale passa un foro. Quando la palla viene ruotata di 90 gradi, vale a dire la sua posizione perpendicolare all'asse della condotta, il flusso è bloccato.

Sigillando il dispositivo fornisce due anelli realizzati in materiale morbido che si adattano perfettamente alla palla. Grazie alla semplicità del meccanismo, questi prodotti si distinguono per affidabilità e durata.

L'utilizzo degli azionamenti ci ha permesso di automatizzare il funzionamento dei dispositivi o di controllarli a distanza, ad esempio, una valvola a sfera con un attuatore pneumatico viene utilizzata in condotte industriali per controllare il flusso di liquidi e gas in industrie potenzialmente pericolose. È anche usato dove non è raccomandato l'uso di motori elettrici.

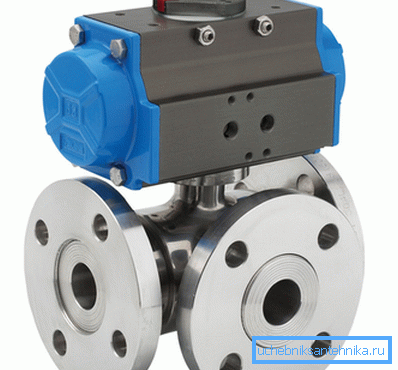

Valvola a sfera con attuatore pneumatico

Va notato che l'attuatore idraulico pneumatico della valvola a sfera fornisce una coppia elevata con dimensioni ridotte dell'azionamento stesso, e questo ha guadagnato la sua popolarità nella produzione. Tuttavia, per scopi domestici, questi dispositivi non si applicano.

D'altra parte, le valvole a sfera di intercettazione servocomandate hanno trovato ampia applicazione nei sistemi di protezione dell'alloggiamento contro le inondazioni. Inoltre, viene utilizzato negli impianti di climatizzazione, dove, a seconda della temperatura, blocca o apre automaticamente il flusso di refrigerante.

Fai attenzione! In vendita ci sono valvole con servoazionamenti, progettati per diverse tensioni - da 12 a 220 V. Questo parametro deve essere prestato attenzione quando si acquista un prodotto.

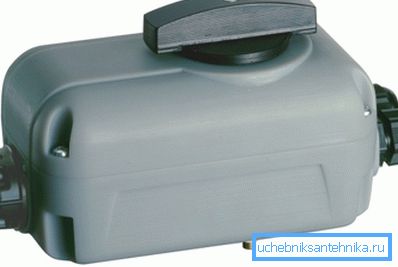

Servo per valvole a sfera

Dispositivo servo

Il controllo servo consiste di due soli elementi:

  • Motore elettrico;
  • Gear riduttore, che con una rotazione di 90 gradi apre e chiude l'approvvigionamento idrico.

Una trasmissione a valvola a sfera si apre e la chiude quando cambia la direzione di rotazione del motore. Pertanto, il dispositivo servo è abbastanza semplice.

Suggerimento: Puoi fare da solo una guida elettrica per una valvola a sfera. Per questi scopi, il motore dal tergicristallo posteriore VAZ-2109, che fa un giro di soli 100 gradi (tenendo conto del gioco delle leve, risulta solo di 90 gradi).

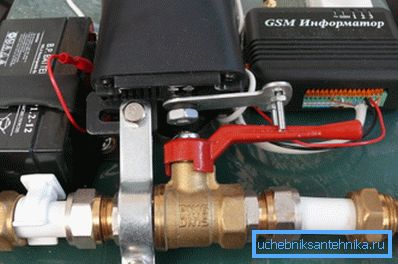

Fatto l'azionamento sulla valvola a sfera fai da te

Di norma, il motore elettrico si trova in un alloggiamento ermetico, separato dalla valvola stessa da una serie di guarnizioni. Pertanto, il dispositivo è sicuro.

Nel caso del meccanismo c'è un pulsante o una leva che consente di controllare la gru con le proprie mani, ad esempio, se l'elettricità è spenta. Inoltre, gli attuatori elettrici dispongono di un microinterruttore ausiliario interno che consente di controllare il funzionamento di una pompa, di una caldaia o di altre apparecchiature correlate alla fornitura di acqua.

Attualmente, il mercato ha una vasta gamma di prodotti in questione, sia da produttori stranieri che nazionali. Inoltre, questi ultimi non sono inferiori alla qualità, ma allo stesso tempo, il prezzo per loro è inferiore.

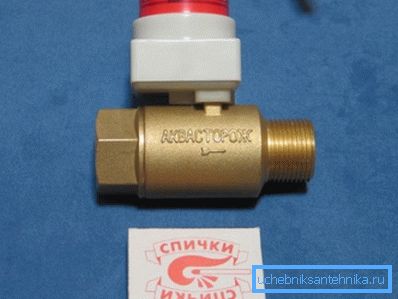

Gru con azionamento elettrico dal produttore nazionale

applicazione

Prima di tutto, va detto che l'azionamento elettrico cambia solo la posizione del meccanismo di bloccaggio. Lo stesso dispositivo è controllato da termostati, timer termostatici o altri dispositivi che inviano corrente elettrica al motore elettrico del meccanismo.

Ad esempio, si consideri il funzionamento di questo dispositivo nel sistema di protezione contro le inondazioni, che può essere utilizzato sia per l'alimentazione idrica che per il riscaldamento.

Quindi, oltre alle valvole, include:

  • Sensori di perdita.
  • Controller.
Nella foto - elementi del sistema di protezione dalle inondazioni

Un sistema simile funziona come segue:

  • I sensori si trovano in luoghi in cui vi è la più alta probabilità di accumulo di acqua in caso di allagamento.. Il principio di funzionamento di questo dispositivo si basa sul fatto che l'acqua chiude due contatti, a seguito della quale un impulso viene inviato al controller.
  • Il controller dopo aver ricevuto il segnale dal sensore invia una corrente elettrica al motore elettrico.
  • L'attuatore elettrico a sua volta chiude la valvola e quindi blocca l'alimentazione idrica. Successivamente è possibile attivare autonomamente l'erogazione dell'acqua premendo il pulsante sull'alloggiamento dell'unità.

Secondo questo principio, altri sistemi funzionano con l'uso di valvole con azionamento.

Fai attenzione! La gru con l'azionamento in sistemi di protezione contro le inondazioni, viene stabilita dopo che le valvole di intercettazione bloccano l'acqua su un ingresso della casa o dell'appartamento. L'uso del dispositivo invece delle valvole meccaniche è vietato.

Ecco, forse, tutte le caratteristiche principali delle valvole con un azionamento.

conclusione

Gli attuatori per valvole a sfera consentono non solo di controllarli a distanza, ma anche di usarli in sistemi di controllo automatico del flusso. In particolare, i sistemi di protezione degli alloggi contro le inondazioni sono diventati di recente molto popolari. Pertanto, possono essere definiti un'invenzione promettente (vedere anche l'articolo Valvola del radiatore - tutto ciò che è necessario sapere su questa valvola e le valvole di controllo).

Dal video in questo articolo è possibile ottenere alcune informazioni aggiuntive sull'argomento designato.
