Valvola a tre vie in impianti di riscaldamento e

In questo articolo considereremo le caratteristiche delle valvole. In particolare, il loro principio di funzionamento: una valvola a tre vie, ad esempio, ha caratteristiche distintive, in base alle quali funziona. Inoltre, parleremo delle caratteristiche strutturali e operative di questi dispositivi e di dove e come possono essere applicati.

L'argomento dell'articolo è di particolare interesse, poiché il dispositivo di sistemi di riscaldamento di media e grande lunghezza è associato a tale svantaggio come distribuzione disomogenea di calore. La ragione di questo problema è che il refrigerante viene gradualmente raffreddato mentre passa attraverso la tubazione, e quindi la sua temperatura sarà più elevata vicino all'unità di riscaldamento rispetto al punto più distante della tubazione.

La soluzione a questo problema è costruire sistemi che utilizzano una gru a tre vie.

Caratteristiche dell'applicazione

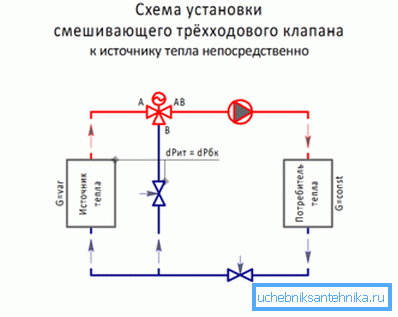

Come già accennato, la nomina di una valvola a tre vie si estende per la maggior parte alla costruzione di condutture di riscaldamento di media e grande lunghezza, oltre che per un pavimento caldo con superficie media e grande ).

Questo tipo di valvole non regola semplicemente la pressione dell'acqua, ma consente di regolare immediatamente i flussi di freddo e caldo. Come risultato della corretta installazione e del corretto funzionamento del dispositivo, diventa possibile ottenere una ridistribuzione più efficiente del refrigerante in un sistema chiuso.

Importante: In conformità con i requisiti di GOST 21345-2005, le valvole di arresto di questo tipo, oltre agli impianti di riscaldamento degli edifici, possono essere utilizzate per l'installazione su tubazioni con un diametro ridotto per il successivo trasporto di fluidi gassosi, corrosivi e neutri.

Caratteristiche costruttive

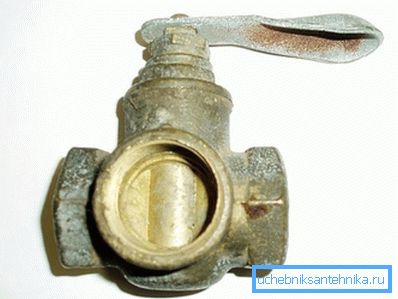

Strutturalmente, le valvole a tre vie sono un tee dotato di un meccanismo di bloccaggio o regolazione.

Il design del dispositivo include elementi come:

• alloggiamento, che può essere fatto di ottone, acciaio inossidabile, ghisa, ecc .;
• otturatore questa o quella configurazione con aperture passanti
• connessioni.

Il funzionamento del dispositivo viene effettuato ruotando attorno al proprio asse del volano fissato allo stelo del cancello. La leva di regolazione può essere ruotata di 90 o 180 gradi per aprire uno o più fori passanti.

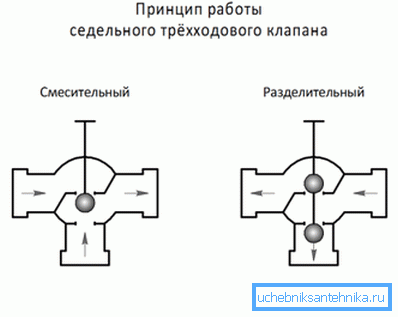

Le posizioni estreme del volano sono progettate per consentire al fluido di passare attraverso l'una o l'altra. Se il volano viene ruotato in posizione neutra, l'acqua passa attraverso due fori contemporaneamente e il dispositivo funziona come un mixer.

Importante: le modifiche industriali della valvola a tre vie, destinate al dispositivo della tubazione attraverso cui viene effettuato il trasporto di atmosfere infiammabili o esplosive, hanno limiti speciali della posizione estrema del volano. Le modifiche delle apparecchiature di bloccaggio destinate all'uso nei sistemi domestici potrebbero non avere limiti di questo tipo.

Classificazione di valvole di tipo a tre vie

La valvola a tre vie o le sue controparti industriali più grandi, il cui prezzo è più alto, è suddivisa in diverse categorie sulla base delle seguenti caratteristiche distintive:

• In accordo con la forma del bullone, le modifiche coniche, a sfera e cilindriche sono diverse;
• In conformità con il tipo di parte flow-through, si distinguono i design con foro pieno o alloggiamento di prova e di scarico.

Le modifiche attraverso il passaggio sono dotate di due tubi di collegamento destinati alla connessione alla pipeline.

I dispositivi di tipo di prova e di rilascio, in primo luogo, sono destinati all'installazione in varie unità e capacità. Per facilitare l'installazione e il successivo funzionamento, il set completo del dispositivo include il grilletto e il tubo di collegamento.

• In conformità con la configurazione dell'elemento rotante a forma di L, i rubinetti a forma di T e a forma di S si distinguono.

• In conformità con il metodo di installazione del meccanismo del bullone, si distinguono le modifiche di tensione, ghiandola e sughero. Nelle gru a trazione, il tappo, quando è chiuso, è adiacente al corpo direttamente con un dado. Allo stesso tempo, il tappo della valvola di riempimento è adiacente al corpo con il coperchio del premistoppa e la guarnizione di tenuta.
• Le gru industriali a tre vie sono suddivise in dispositivi con custodia riscaldata o con custodia senza riscaldamento.

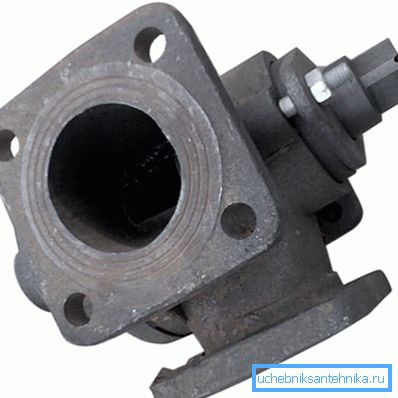

• In base al tipo di dispositivo di connessione, si distinguono le modifiche della flangia, accoppiamento, tsapkovy, choke-butt, tipo di saldatura.

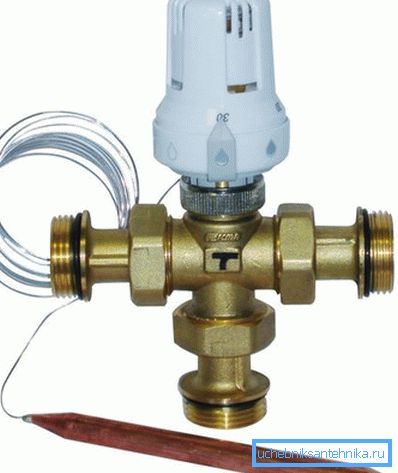

• In base al tipo di controllo esistono diverse versioni con azionamenti manuali e meccanizzati, pneumatici, idraulici ed elettrici.

Indipendentemente dall'appartenenza a una categoria o ad un'altra, tutte le gru a tre vie sono caratterizzate dall'assenza di zone stagnanti, durata, maggiore tenuta dell'elemento di bloccaggio, un piccolo grado di resistenza idraulica e semplicità di progettazione.

Ma allo stesso tempo, tali dispositivi presentano alcuni inconvenienti, tra cui una coppia elevata, una maggiore probabilità di inceppamento delle parti rotanti a seguito dell'adesione al processo di funzionamento a lungo termine.

Requisiti per l'installazione e il funzionamento

• Le valvole a tre vie possono essere installate sia orizzontalmente che verticalmente.
• Quando si esegue l'installazione funziona con le proprie mani, è necessario assicurarsi che la direzione del flusso del mezzo trasportato coincida con la freccia che indica la direzione sul corpo del dispositivo.
• Il luogo di installazione della gru deve essere selezionato in modo tale che durante le operazioni e la manutenzione successive, non vi siano problemi di accesso alla valvola o ad altri dispositivi di regolazione.
• In caso di installazione con l'uso di attrezzature di saldatura, è necessario prestare attenzione a proteggere la cavità interna dei rubinetti da cadute all'interno della bilancia e delle griglie saldate. Anche in questo caso, è necessario impedire il riscaldamento del case, i tubi delle tubazioni che collegano il gasdotto sopra + 100 ° C.
• L'installazione e il successivo funzionamento di una gru a tre vie devono essere eseguiti in conformità con i requisiti indicati nella documentazione di accompagnamento stabilita dal produttore.
• L'uso di valvole richiede l'uso di una manutenzione regolare per impedire il grippaggio della valvola.

conclusione

Ora abbiamo un'idea generale di cosa sia una gru idraulica a tre vie normale o specializzata. Hai ancora domande sulla scelta dell'attrezzatura giusta?

Puoi semplificare l'operazione guardando il video in questo articolo.
