Valvola a tre vie per il manometro: scopo, opzioni,

Perché ho bisogno di una valvola a 3 vie per un manometro? Dovrebbe essere sempre installato? In quali versioni vengono fabbricati questi dispositivi? Quali malfunzionamenti sono tipici per loro? Come sigillare i collegamenti filettati durante l'installazione della gru? Proviamo a rispondere a queste domande.

obiettivi

Innanzitutto, scopri perché è necessaria una gru manometrica a tre vie.

La sua installazione ha i seguenti obiettivi:

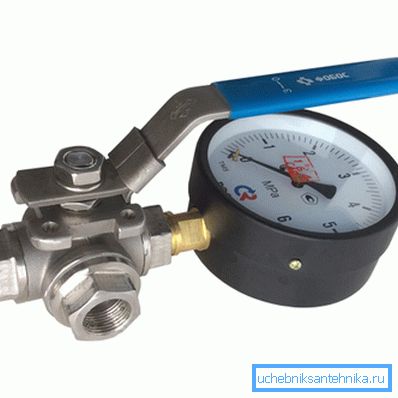

• Permette di calibrare uno strumento di misura collegando un manometro di prova..

Per chiarire: ovviamente, in questo caso, il rubinetto non deve avere un tubo di drenaggio, ma un vero e proprio drenaggio con filettatura o flangia del tubo per il collegamento del secondo dispositivo.

• La valvola a 3 vie per il manometro rende possibile non solo scollegare il dispositivo dalla linea, ma anche rilasciare la pressione di fronte ad esso. Si ritiene che questo riduca significativamente la probabilità di fallimento (frecce attaccate).
• Infine, ti permette di spurgare la presa sul manometro - ripristinare attraverso di essa una certa quantità di terreno di lavoro. Durante lo spurgo, tutte le impurità accumulate vengono rimosse dall'uscita, il che può influire sulla precisione della misurazione della pressione.

È possibile andare d'accordo con una valvola di accoppiamento passante convenzionale? In condizioni industriali, dove è necessario un controllo costante della pressione per conformarsi alla tecnologia di produzione, nel pompaggio e nei gasdotti - no. Letture errate possono costare troppo.

Nell'impianto di riscaldamento di una casa privata o nell'ascensore di un manometro dell'appartamento, di solito è collegato a una normale valvola di controllo. In realtà, negli ascensori il manometro viene spesso installato solo al momento di prendere le letture di controllo: finché c'è libero accesso agli scantinati tecnici, il problema del furto delle attrezzature rimane rilevante.

Opzioni di esecuzione

Come può essere montata una valvola a tre vie per un misuratore da 1: 2 pollici? Diamo diverse descrizioni dei disegni più comuni.

Tensione del sughero

La valvola a tre vie in sughero con tenute a tenuta 11b18bk è disponibile nelle seguenti configurazioni:

• Fili a due tubi (DN 15) o metrici (M20x1,5) e foro di drenaggio.

• Un tubo e una filettatura metrica più foro di drenaggio.
• Lo stesso, ma con la maniglia (leva o farfalla).

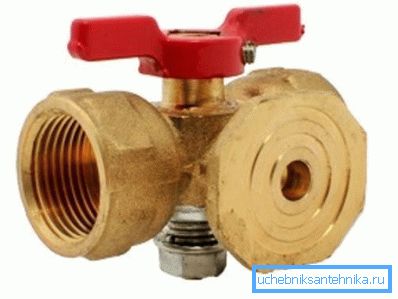

• Due filetti (DN 15, M20x1.5, o una combinazione di questi) e una flangia per il collegamento di un manometro di prova.

La valvola ha un design estremamente semplice, ma presenta alcuni inconvenienti significativi:

1. Abbastanza un grande sforzo di commutazione (tipico, tuttavia, per tutte le valvole di sughero).
2. Il rischio costante di strappare il tappo della fodera quando si serra il dado. L'ottone è un metallo piuttosto morbido, e qui non è richiesto troppo sforzo.

Il principio di funzionamento della valvola a tre vie per il manometro è semplice e chiaro: il ritaglio a forma di T nel tubo rotante, quando viene ruotato, è combinato con uno o due rubinetti.

Di conseguenza, le seguenti configurazioni sono disponibili in diverse posizioni:

• La presa è ostruita, il manometro è collegato all'atmosfera attraverso un drenaggio o una flangia.
• La pressione viene applicata alla valvola di ritegno con lo scarico o la flangia chiusi.
• Il rubinetto sta lavorando a un reset quando lo strumento è spento.

Sharovy con drenaggio

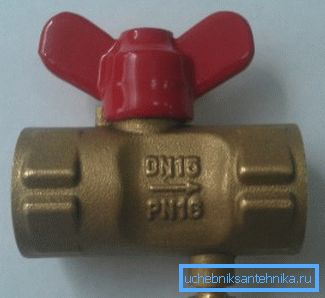

Come esempio, consideriamo una valvola a sfera a tre vie per un manometro 11B27p. È interessante nella realizzazione del drenaggio. In sostanza, abbiamo una valvola di accoppiamento ordinaria con un corpo allungato e un foro di drenaggio su un lato della sfera di arresto.

Diamo le caratteristiche del prodotto.

Nota: in questa implementazione, la valvola a sfera a tre vie per il manometro è piuttosto scomoda su acqua calda e riscaldamento. Svitare la vite di drenaggio dalla mano con acqua bollente.

Sharovy con ramo di muftovy

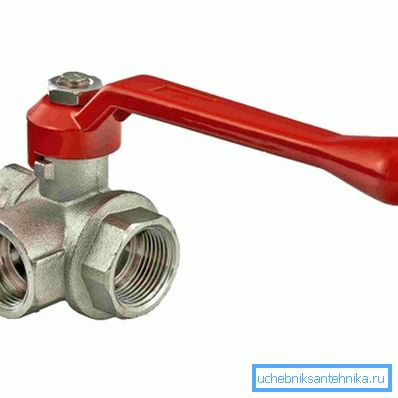

Una valvola di accoppiamento a tre vie ordinaria può anche essere utilizzata come valvola del manometro. Un esempio di tale prodotto è Valtec VT361N.

Il materiale del corpo e la palla del prodotto è in ottone cromato; le guarnizioni sono in teflon. La massima temperatura di lavoro dell'ambiente è +150 gradi. Degno di nota è la durata dichiarata del produttore del prodotto - almeno 20.000 cicli.

installazione

Come sigillare i collegamenti filettati di valvole e manometri quando li si installa a mano?

L'istruzione, in generale, è abbastanza standard:

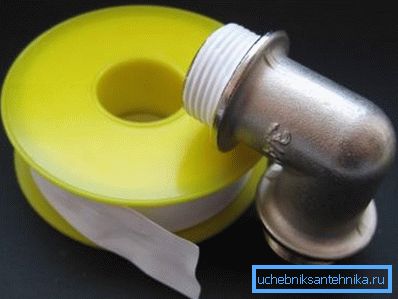

1. Su rete gas usata nastro FUM. I fili sono intrecciati a mano o con uno strumento, ma con uno sforzo minimo.

Prestare attenzione: il nastro FUM sigilla perfettamente la filettatura del tubo, ma perde anche con il suo percorso inverso minimo.

1. Per acqua calda e fredda è meglio usare un filo di tenuta polimerico (TangitUnilok e analoghi). In sua assenza, un buon risultato è fornito dalla biancheria sanitaria, imbevuta di qualsiasi vernice a rapida essiccazione, sigillante o olio di lino.

servizio

L'elenco dei guasti delle gru che possono essere auto-rimediati è più che piccolo.

• Perdita quando la valvola del tappo è chiusa significa pressione insufficiente o detriti caduti sotto il tappo. Smontare la valvola, pulire la spina e il sedile e rimontarlo. Il dado sul gambo deve essere serrato solo se il flusso persiste dopo la pulizia.

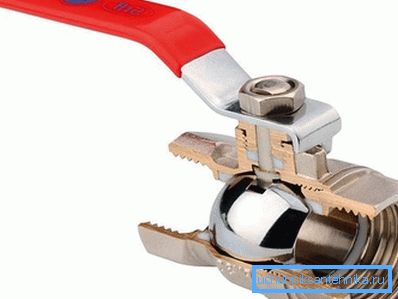

• Una perdita sull'asta della valvola a sfera indica lo sviluppo di un anello di tenuta. Se la valvola ha un dado di serraggio, può essere serrata da uno a due giri.

Se la guarnizione viene premuta con la maniglia e la rondella sotto - con la valvola chiusa, rimuoverli e posizionare diversi giri di nastro FUM sulla guarnizione.

conclusione

Considereremo la nostra conoscenza di un tipo relativamente esotico di valvole e raccordi posseduti.Il video in questo articolo offrirà tradizionalmente al lettore ulteriori informazioni tematiche. Buona fortuna!
