Valvola del radiatore - tutto ciò che è necessario sapere su

Quando si usa il riscaldamento dell'acqua non si può fare a meno dell'uso di valvole e valvole di controllo. Grazie all'installazione di diversi tipi di valvole del radiatore, diventa possibile regolare il riscaldamento della batteria, aumentando l'affidabilità del sistema di riscaldamento nel suo complesso.

Ovviamente, tale effetto sarà raggiunto solo se la persona comprende chiaramente quale rubinetto è ottimale per risolvere il problema corrispondente.

Informazioni sui tipi di gru per radiatori

Tutti i rubinetti per radiatori possono essere divisi in 3 gruppi:

• per regolare il flusso del liquido di raffreddamento al dispositivo di riscaldamento. Ciò rende possibile modificare la temperatura di ogni singolo radiatore riducendo / aumentando la corrente del refrigerante attraverso di esso. A tale scopo vengono solitamente utilizzate valvole standard e il passaggio del tubo viene bloccato ruotando manualmente la valvola;

Fai attenzione! Per non rovinare più volte al giorno, ha senso utilizzare speciali testine termiche con regolazione automatica per regolare la temperatura della batteria. Dopo la calibrazione iniziale, regolano automaticamente la temperatura.

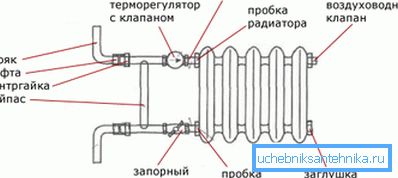

• per "spegnere" la batteria dal circuito di riscaldamento. Se la valvola di regolazione dei radiatori riduce gradualmente la corrente del refrigerante attraverso il tubo, in questo caso è necessario spegnere immediatamente il riscaldatore. A tal fine, vengono utilizzate le valvole a sfera più semplici e, affinché il sistema di riscaldamento funzioni ulteriormente, è predisposto un bypass, una sezione della tubazione che collega i tubi di alimentazione e di scarico.

Fai attenzione! Ovviamente, le valvole di intercettazione devono essere installate oltre il bypass, cioè più vicine alla batteria.

• a volte, anche se vengono osservate tutte le regole di installazione, l'aria può accumularsi al suo interno, causando un riscaldamento non uniformey. Una semplice costruzione viene utilizzata per i tappi di spurgo dell'aria - la gru di Mayevsky. Il prezzo di questo dispositivo è economico (i produttori nazionali hanno fissato un prezzo di circa 160-200 rubli) ei vantaggi sono enormi: il sanguinamento periodico dell'aria consente a tutte le sezioni del radiatore di funzionare con la massima efficienza.

Per quanto riguarda il sito di installazione, le valvole di intercettazione e controllo possono essere installate su entrambe le sezioni del tubo orizzontale e verticale. Anche in vendita puoi trovare la valvola d'angolo del radiatore - il principio della loro azione non differisce dall'ordinario e l'intera differenza sta nella forma.

Maggiori informazioni sul dispositivo, il principio di funzionamento e la scelta delle gru per i radiatori

Per una scelta consapevole, è necessario comprendere chiaramente il dispositivo e il principio di funzionamento di un particolare tipo di dispositivo di regolazione / bloccaggio, nonché per determinare lo scopo della valvola (spegnimento o regolazione). Quando si installano i radiatori, è necessario risolvere problemi come: regolare il riscaldamento, la capacità di spegnere la batteria durante l'alta stagione, rimuovere i tappi per l'aria senza spegnerlo dal lavoro.

Pertanto, l'attenzione si concentra sulle gru, consentendo di risolvere questi problemi. In particolare, vengono considerate la sfera, le gru di regolazione convenzionali e una gru Mayevsky.

valvole

La valvola a sfera può essere considerata il rappresentante più semplice delle valvole. Di solito non è usato come valvola di regolazione per il radiatore, ma per la completa e veloce sovrapposizione della corrente del refrigerante attraverso la batteria - cioè per disattivarlo dal lavoro del circuito di riscaldamento.

Una tale applicazione di valvole richiede il collegamento dei tubi di alimentazione e di scarico con un ponticello: quando le valvole sono chiuse, il refrigerante viene bypassato dal riscaldatore attraverso questo ponticello. E può essere fatto quasi istantaneamente, basta ruotare la manopola del rubinetto 90 ?.

L'elemento principale di tale dispositivo è una sfera metallica con un foro passante e segmenti tagliati. Nei modelli costosi vengono utilizzate guarnizioni a molla, che si adattano perfettamente alla sfera e garantiscono tenuta, nei dispositivi più economici, la tenuta è ottenuta grazie al fatto che la sfera viene pressata contro il flusso di agente di trasferimento del calore alla guarnizione di tenuta.

La valvola a sfera a tre vie per radiatori può essere installata direttamente al posto del tee quando si organizza il bypass. Durante il funzionamento, sarà possibile indirizzare completamente il flusso d'acqua nel riscaldatore, bypassando completamente il radiatore o parzialmente nella batteria e parzialmente attraverso il bypass, tutto dipende dal design del rubinetto. Con questo approccio, la funzione di regolazione e spegnimento viene combinata.

Regolazione del riscaldamento

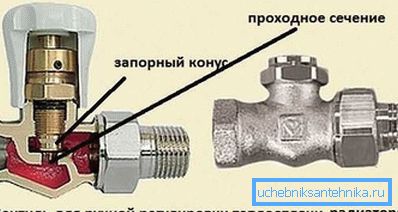

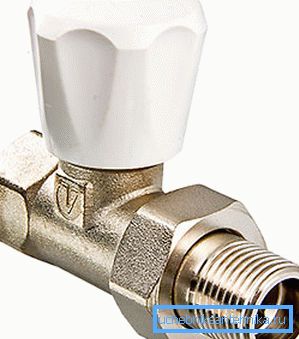

Il modo più economico per regolare il flusso di acqua calda nella batteria può essere considerato come l'installazione sul tubo di alimentazione di un dispositivo di regolazione convenzionale, mentre la valvola ruota, il tubo si chiude gradualmente. Durante l'installazione vengono utilizzate solo connessioni rimovibili (di solito, giunzioni a incastro), quindi le istruzioni di installazione includono solo un paio di punti: avvolgere il nastro FUM sulla filettatura e avvitare il rubinetto.

Fai attenzione! Le controparti a sfera più semplici non possono essere utilizzate come valvole di controllo perché hanno solo 2 posizioni di lavoro: sono normalmente aperte e normalmente chiuse.

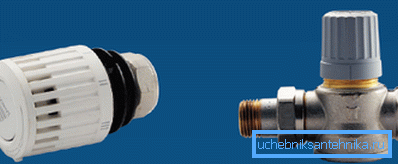

La regolazione manuale non è molto comoda: in primo luogo, è necessario ruotare costantemente la manopola della gru e, in secondo luogo, la precisione della regolazione non è all'altezza. I regolatori speciali con una testina termica sono molto più convenienti: permetteranno di dimenticare del tutto il controllo della temperatura, tutto avverrà in modalità automatica.

Il dispositivo di tali termostati è estremamente semplice - il "corpo di lavoro" principale in esso appare come una camera sigillata con pareti corrugate. All'interno è un liquido o un gas, che si espande quando riscaldato. Questo processo provoca l'allungamento del soffietto (la stessa camera sigillata), a causa di ciò vi è una diminuzione del lume e, di conseguenza, una diminuzione della corrente del refrigerante attraverso il radiatore.

Rimozione delle prese d'aria dalla batteria

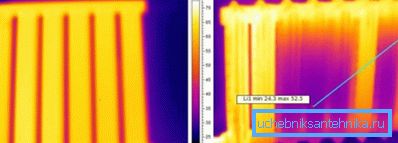

Il verificarsi di una camera di equilibrio può essere giudicato dal riscaldamento non uniforme della batteria, alcune delle sezioni sono calde e alcune - appena calde. La gru di Mayevsky aiuterà a far fronte a questo problema e può essere installata senza restrizioni speciali, solo il diametro è importante.

È inoltre necessario prendere in considerazione il materiale della batteria in modo che i metalli non formino una coppia galvanica, quindi per i radiatori in ghisa è possibile consigliare la valvola Mayevsky per radiatori in ghisa di 15 mm.

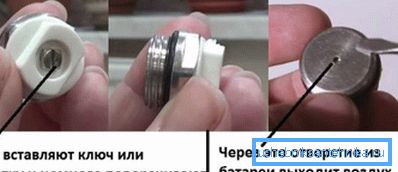

Per quanto riguarda l'installazione, tali dispositivi si trovano nella parte superiore del radiatore, semplicemente si blocca nella presa all'estremità della batteria. E esteriormente, sembra più una normale lavatrice.

Al centro di questa rondella c'è un foro nella forma di un cono, che durante l'operazione viene chiuso con un tappo di metallo, che è semplicemente avvitato nel foro. Per spurgare l'aria in eccesso, basta con le mani con un cacciavite ruotare leggermente il cono metallico verso sinistra, chiudendo il foro, si dovrebbe sentire immediatamente il sibilo dell'aria in uscita. Il processo può essere considerato completo quando l'acqua inizia a fuoriuscire dal rubinetto.

Le sottigliezze di scegliere una gru per il radiatore

Quando si sceglie, è necessario prendere in considerazione non solo lo scopo, ma anche il luogo di installazione delle valvole di arresto / controllo. Quindi, per la fornitura di acqua al radiatore può essere utilizzato un rubinetto angolare per un radiatore. Le gru per radiatori con una connessione inferiore sembrano un po 'specifiche, sono un po' come un binocolo.

Per quanto riguarda le gru superiori e inferiori, il principio di funzionamento e la struttura interna non differiscono, solo il metodo di regolazione è diverso. Questa è la differenza fondamentale: le valvole angolari superiori e inferiori del radiatore, la parte superiore regolabile, ma quelle inferiori sono disponibili con chiavi in ​​mano regolabili. Questo è fatto in modo che possa essere installato in condizioni anguste.

Riassumendo

Senza le gru per il radiatore non si può fare quando si installa l'impianto di riscaldamento. Grazie a questi semplici dispositivi, il funzionamento del sistema di riscaldamento può essere regolato in una vasta gamma e aumenterà anche l'affidabilità e la stabilità del riscaldamento nel suo insieme.

È inoltre importante che l'installazione di tali dispositivi non causi un aumento significativo del costo di installazione del riscaldamento. Il video in questo articolo descrive un esempio di collegamento di un radiatore con termostati e valvole.
