Valvola di arresto del radiatore - caratteristica

L'installazione della batteria non è solo per fissare il radiatore alla parete e collegare l'alimentazione e il tubo di ritorno ad esso. È inoltre necessario installare le valvole necessarie, in particolare le valvole, e il termostato non sarà superfluo.

Ciò aumenterà la flessibilità del sistema di riscaldamento.

Valvole in varie dimensioni

Perché hai bisogno di valvole quando installi la batteria

In generale, questa categoria di dispositivi dovrebbe includere non solo gru di vario tipo, ma anche vari ammortizzatori, valvole. E le valvole per radiatori includono anche tappi che vengono installati sui fori sul lato della batteria.

Quando si installa la batteria, si consiglia di utilizzare:

  • un paio di valvole a sfera - sono utili per arrestare rapidamente il flusso di refrigerante nella batteria. A tal fine, è previsto un bypass e le valvole sono installate sulla tubazione di mandata e di ritorno;
Bypass aumenterà l'affidabilità del sistema di riscaldamento.
  • quando il radiatore è collegato al sistema, è possibile utilizzare un rubinetto speciale, nel quale è possibile scaricare rapidamente l'acqua.

Dal dispositivo di regolazione, il termostato automatico sarà utile, ti permetterà di cambiare il trasferimento di calore di ogni batteria separatamente. Grazie a questo, sarà possibile risparmiare sul riscaldamento, e in casa sarà più comodo.

Fai attenzione! Il termostato è collegato al radiatore stesso, seguito da un rubinetto di chiusura, quindi da un tubo di bypass. Solo con una tale sequenza il sistema funzionerà normalmente.

Caratteristiche dettagliate delle valvole

Il normale funzionamento dell'impianto di riscaldamento dipende in gran parte dalla scelta corretta del tipo di gru per un particolare compito. Quindi ha senso considerare più in dettaglio i tipi di valvole e il loro scopo.

Valvole a sfera

La valvola a sfera per un radiatore di riscaldamento è chiamata così perché la sua parte di bloccaggio ha la forma di una palla con un foro nel mezzo. E il principio del suo lavoro sta nel fatto che un giro della maniglia blocca l'alimentazione dell'acqua attraverso il tubo.

Ciò è molto utile, ad esempio, quando una batteria si scarica per spegnere quasi istantaneamente la fornitura d'acqua, se un dispositivo a vite è stato utilizzato per lo stesso scopo, allora si dovrebbe passare molto più tempo.

Valvola a sfera visibile con un foro

Oltre alla palla, è possibile trovare analoghi con una parte conica o cilindrica sul mercato (questi sono stati usati nei samovar russi). Ma in termini di prestazioni, la palla è fuori concorso. Il cono, per esempio, è caratterizzato da una maggiore usura.

Per quanto riguarda la scelta di una valvola a sfera, è necessario tener conto delle sue dimensioni e del tipo di metallo da cui è realizzato (è necessario che, insieme al metallo del radiatore, non formi una coppia galvanica).

Inoltre, è necessario prestare attenzione alle dimensioni del foro nella parte di blocco:

  • pieno di noia - in essi, il diametro del foro corrisponde esattamente al diametro interno del tubo stesso. A causa di ciò, dopo l'installazione allo stato aperto, non riduce la quantità di acqua che entra nella batteria;
Nel modello a foro pieno, il foro nella sfera è uguale al diametro del tubo
  • standard - in essi il diametro del foro è circa il 20% più piccolo del diametro interno del tubo. Quando si utilizza questo modello, si ottiene una riduzione del trasferimento di calore dal radiatore del 10-15%;
  • non è affatto noioso - a causa del piccolo foro nella sfera, la portata del liquido si riduce di circa la metà.

Fai attenzione! Detto questo, per l'installazione davanti alla batteria dovrebbero essere utilizzati solo dispositivi di blocco a passaggio completo.

Per quanto riguarda l'aspetto del dispositivo della valvola di intercettazione per il radiatore, nella sezione è visibile una sfera metallica e una guarnizione, che garantisce la tenuta in stato chiuso. Relativamente recentemente, le valvole di intercettazione del polimero sono comparse sul mercato, sono adatte per l'installazione su qualsiasi radiatore, indipendentemente dal materiale di cui è fatto.

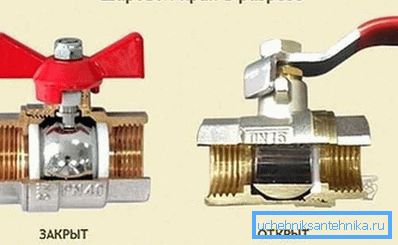

Dispositivo a valvola a sfera

Fai attenzione! Modelli con un alloggiamento in plastica per una resistenza leggermente inferiore al metallo. Ma lo spessore di più, deve essere considerato quando si sceglie.

Più tradizionali possono essere considerati rubinetti metallici. Di solito vengono utilizzati ottone o sue leghe, quindi non ci dovrebbero essere problemi con la combinazione di metalli.

Ha solo 2 posizioni di lavoro, motivo per cui appartiene alla classe "stop valve". In vendita puoi trovare e valvole a 3 vie, possono essere utilizzate anche quando si collegano i radiatori. Tutta la differenza sta nel fatto che la posizione di lavoro 3 e il flusso d'acqua possono essere diretti in una delle due direzioni.

Una gru a tre vie è un po 'più complicata di una normale.

Il prezzo di tali dispositivi è basso e, data la flessibilità del sistema di riscaldamento, i costi aggiuntivi sono giustificati.

Valvola di intercettazione

Questa categoria di dispositivi può essere utilizzata per collegare i radiatori (in un sistema di riscaldamento a 2 tubi). Grazie al loro design, le valvole, come le valvole a sfera, consentono di bloccare rapidamente il flusso di acqua nella batteria e non è necessario interrompere il funzionamento del sistema di riscaldamento. Possono anche essere utilizzati per drenare l'acqua da un riscaldatore o riempirla di liquido.

Semplice valvola di intercettazione

Fai attenzione! La valvola di intercettazione diritta del radiatore nella configurazione di base non prevede l'installazione di una valvola di scarico. Ma un'aggiunta utile può sempre essere acquistata separatamente.

Per quanto riguarda la convenienza dell'acquisto, da un punto di vista tecnico non c'è alcuna differenza nel mettere una valvola a sfera sul tubo di ritorno o scegliere una valvola di intercettazione. Se la conduttura di alimentazione è almeno un semplice termostato, entrambe le opzioni funzioneranno allo stesso modo.

Ma le differenze nel design della valvola a sfera e della valvola di intercettazione sono ancora lì. Il primo può essere solo in posizione aperta / chiusa, ma la valvola esagonale può regolare il flusso del liquido di raffreddamento.

Schema di acqua dal radiatore

Differenze significative sono in apparenza. Le valvole a sfera sono prodotte con una "farfalla" rossa ben visibile, ma la valvola di intercettazione del radiatore sembra molto meglio.

Non ha una valvola per girare, in modo che non risaltare con forza dai tubi e dalla batteria stessa. Il suo costo è superiore a quello di una valvola a sfera, ma dato che l'impianto di riscaldamento non è realizzato per 1 anno, è possibile anche spenderlo.

La valvola di scarico, che viene utilizzata per scaricare l'acqua dal radiatore, è installata sulla valvola di intercettazione. Quando lo si gira con una maniglia speciale, la fornitura di acqua al radiatore è bloccata.

Installazione del rubinetto

L'intero processo richiede solo pochi minuti, puoi fare tutto il lavoro con le tue mani, senza l'aiuto di specialisti. È necessario non solo affrettarsi, per esempio, un leggero pregiudizio quando si installa una valvola sul tubo può causare una grave perdita durante la stagione di riscaldamento.

I produttori producono valvole con diversi tipi di connessioni. In vendita è possibile trovare gru per un giunto saldato, flangia, muftovy. Il tipo di giunto non rimovibile non può essere raccomandato a causa di difficoltà con riparazioni future, il tipo di giunto a flangia è utilizzato solo nelle imprese industriali e nella vita di tutti i giorni viene data preferenza alle articolazioni staccabili.

Nella foto: un esempio di una combinazione di thread esterni e interni

La maggior parte delle gru usate con un cap noce o un americano, la tenuta è elevata e l'intensità di lavoro è minima.

In questo caso, è necessaria più attenzione nella fase preparatoria:

  • devi decidere il tipo di filo. Le gru possono essere sia di accoppiamento, o con filettatura esterna o combinate, è necessario scegliere in base al tipo di filo sul tubo;
  • anche il tipo di penna ha un ruolo. Se la pipa si avvicina al muro, è sufficiente scegliere la versione con una farfalla, la lunga maniglia si appoggia semplicemente al muro.
Scegli l'opzione appropriata non è difficile

Le istruzioni di installazione consistono in diverse azioni:

  • seleziona la posizione di installazione della gru;
  • controllato il progresso della maniglia;
  • successiva è la connessione filettata. È obbligatorio utilizzare un riavvolgimento per una maggiore tenuta del giunto;
Il nastro FUM garantisce una connessione filettata affidabile

Fai attenzione! È consentito sul tubo orizzontale deflettere la maniglia dalla verticale di 45 °. Quindi il giunto non può essere avvitato fino alla fine, ma un po 'girare il rubinetto di lato, in modo che sia più comodo usarlo.

  • Il passo finale consiste nel controllare la perdita del giunto.

Riassumendo

Nonostante il fatto che il radiatore di riscaldamento, in linea di principio, sia un oggetto autosufficiente, dimenticare le valvole e gli accessori è indesiderabile. L'uso di semplici valvole a sfera e valvole renderà il lavoro dell'impianto di riscaldamento più flessibile e garantirà il comfort in casa durante tutta la stagione di riscaldamento.

Il video in questo articolo mostra il processo di installazione della valvola a sfera.
