Valvola di compressione a sfera - caratteristiche e scopo

Per l'installazione di tubi in plastica e metallo-plastica senza l'uso di giunti di saldatura, vengono utilizzati raccordi a compressione (pinza). In particolare, le valvole a sfera a pinza, che, di fatto, sono oggetto di questo articolo, vengono utilizzate come valvole di arresto. Di seguito vediamo quali sono e qual è la loro caratteristica.

Caratteristiche delle valvole a sfera collet

Il design della valvola a sfera di compressione non è diverso dalle solite valvole a sfera. ie Il dispositivo è progettato per bloccare completamente l'acqua in condotte di piccolo diametro. Il più delle volte tali valvole vengono utilizzate nei sistemi di approvvigionamento idrico (caldo e freddo) e nel riscaldamento.

Viene chiamata una valvola a sfera perché il suo meccanismo di bloccaggio è progettato come una sfera con un foro passante. Per interrompere l'alimentazione idrica, l'elemento della valvola a sfera deve essere ruotato di 90 gradi in modo che il foro passante sia perpendicolare al tubo.

Fai attenzione! Le valvole a sfera non sono progettate per regolare il flusso del fluido nel tubo. Può essere utilizzato solo per aprire completamente o interrompere la fornitura di acqua o altro liquido.

La differenza tra le gru di compressione e altre valvole simili è solo nel metodo di installazione, che viene effettuato utilizzando una pinza. Un altro metodo di collegamento di questo tipo si chiama clamping, poiché questo sistema di montaggio fornisce un morsetto per tubi quando il dado viene serrato.

La grande popolarità degli accessori considerati è dovuta al fatto che la loro installazione non richiede strumenti e abilità speciali, grazie ai quali l'installazione può essere eseguita a mano.

Molto spesso, questo metodo di installazione viene utilizzato per tubi in polietilene e condotte in metallo-plastica. Di seguito sono riportate le principali caratteristiche delle valvole di ritegno a pinza HDPE:

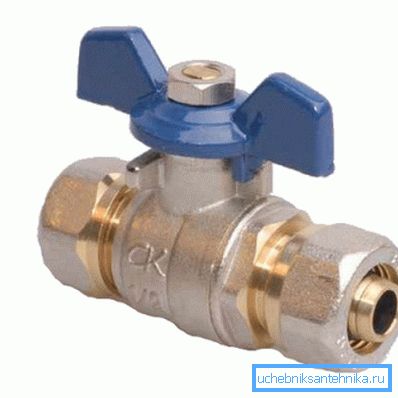

Devo dire che i prodotti in questione possono essere realizzati non solo da HDPE, ma anche da altri materiali, come ad esempio:

• ottone;
• bronzo;
• rame;
• Acciaio inossidabile.

In questo caso, il meccanismo di blocco stesso è spesso realizzato in acciaio inossidabile, a causa del quale è resistente alla corrosione.

dignità

Tra i vantaggi delle valvole a sfera di compressione si possono identificare i seguenti punti:

• Semplicità e alta velocità di installazione grazie a ciò che riduce i costi di manodopera;
• Affidabilità.
• Durevolezza.
• Prezzo basso
• La possibilità di smantellamento.

Fai attenzione! Per l'installazione di alta qualità di un raccordo a pinza per tubi, il diametro dei tubi deve corrispondere esattamente al diametro dei tubi.

carenze

Naturalmente, come spesso accade, insieme ai vantaggi, questi prodotti presentano alcuni inconvenienti, i principali dei quali sono elencati di seguito:

• I raccordi in questione sono progettati per ridurre la pressione rispetto a prodotti simili per la saldatura, poiché la connessione di compressione è ancora meno duratura.
• Durante il funzionamento, potrebbe essere necessario stringere la connessione.
• Nonostante il fatto che il design sia considerato riutilizzabile, vale a dire può essere assemblato e smontato, in pratica il riassemblaggio è inaffidabile, con il risultato che il raccordo deve essere cambiato.
• Come accennato in precedenza, la valvola a sfera non è in grado di regolare la pressione dell'acqua, poiché ciò potrebbe portare al suo fallimento precoce.

Il dispositivo del collegamento di compressione e installazione della gru

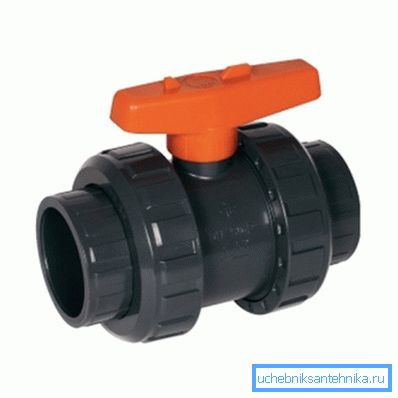

Ad esempio, si consideri una gru a compressione PND 32 mm per 32 mm.

Il sistema di montaggio include le seguenti parti:

1. Dado di serraggio;
2. Anello di serraggio;
3. Anello di compressione;
4. Anello di tenuta;
5. Il corpo principale.

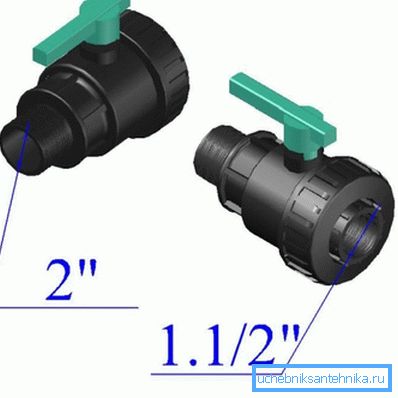

Di regola, una montatura simile è disponibile sul tubo opposto. È vero, ci sono dispositivi che servono come adattatori. In questo caso, da un lato, hanno una pinza e, dall'altro, un ugello per una connessione filettata o altra connessione.

Le istruzioni di installazione per le valvole a pinza sono le seguenti:

• Prima di tutto, è necessario tagliare il tubo in modo uniforme in modo che il taglio sia perpendicolare al suo asse. Grazie a questa potatura, il tubo si appoggia completamente contro il capocorda della custodia.
• Successivamente, è necessario rimuovere bave e altre irregolarità, nonché smussi di 2-3 mm dal bordo, per ottenere un cono.
• Quindi è necessario inserire il tubo nel dispositivo e notare quanto affonderà.
• L'area del tubo che verrà immerso nell'alloggiamento dovrebbe essere lubrificata con grasso sanitario.
• Successivamente, il tubo è parti usurate nella seguente sequenza:

• dado di serraggio;
• impugnatura (anello di serraggio);
• anello di sicurezza;
• anello di tenuta.

• Se la valvola a sfera di compressione della pinza di serraggio è montata, è necessario realizzare un collegamento simile con la tubazione e il suo secondo tubo di derivazione.

Questo completa il processo di installazione del rubinetto della pinza.

conclusione

Le valvole a sfera a compressione hanno un certo numero di aspetti positivi, il principale dei quali è la facilità di installazione. Pertanto, recentemente sono diventati molto diffusi. Tuttavia, si dovrebbe tenere presente che la loro durata dipende dalla qualità delle condizioni di installazione e di funzionamento, che deve corrispondere alle caratteristiche del prodotto.

Dal video in questo articolo, puoi raccogliere alcune informazioni aggiuntive sull'argomento designato.
