Valvola di passaggio - master di flusso

Ogni minuto e ogni giorno enormi volumi di varie sostanze - acqua e prodotti petroliferi, oli e gas si muovono lungo le condotte. Uno degli elementi delle valvole che sono responsabili per il movimento dei flussi di traffico è una valvola a sfera.

Le sue funzioni comprendono stop e start, regolazione, e grazie alla progettazione di alcune specie e alla miscelazione dei supporti trasportati.

La cosa principale della gru

La valvola di regolazione attraverso il passaggio è intesa per costipazione e avvio del mezzo e regolazione della portata. La valvola a sfera si distingue da una serie di passaggi con perdite idrauliche minime, ottenute grazie alla valvola a sfera. È questa forma di dispositivo di bloccaggio utilizzato nei gasdotti.

Ci sono una serie di vantaggi che sono:

• nella semplice struttura del gruppo di rinforzo;
• alto grado di tenuta;
• resistenza ai media aggressivi;
• gestione semplice;
• compattezza;
• raggio di sterzata chiaramente limitato della maniglia;
• capacità di mixaggio multi-stream;
• portata universale - dai liquidi ai mezzi viscosi, così come i media con impurità (fango, polpa).

Per le valvole a sfera si utilizzano principalmente ottone, acciaio, ghisa, polipropilene, polietilene, ceramica e alluminio. I nidi sono fatti di grafite, plastica, gomma e vari metalli.

Ball Valve Design

La valvola a sfera attraverso il passaggio è un rinforzo con un meccanismo rotante a un quarto di giro. Il suo compito principale è quello di aprire completamente o sovrapporsi, ma non di regolare la forza del flusso del traffico. In caso di apertura incompleta della stitichezza in tubi ad alta pressione, si può formare turbolenza, che porta gradualmente alla perdita di tenuta.

Il principio di funzionamento del gruppo di bloccaggio è semplice: ruotando l'impugnatura in senso antiorario di 90 ° significa che la valvola è completamente aperta quando la leva è parallela al tubo e chiusa - in posizione perpendicolare ad essa.

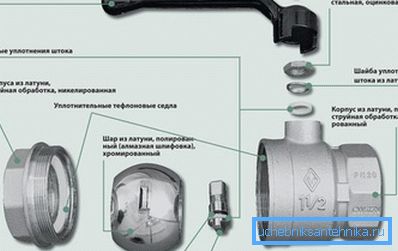

Il gruppo di rinforzo è:

• serratura sferica avente un foro passante;
• 2 selle che reggono la sfera;
• mandrino;
• alloggio, in cui si trovano gli elementi di cui sopra;
• maniglia di comando che si collega al mandrino.

Il corpo della gru può essere monolitico o pieghevole. Il design smontabile non è adatto per la manutenzione e la riparazione, quindi il suo prezzo è basso. L'opzione pieghevole può essere riparata, il che consente di operare per un tempo molto lungo.

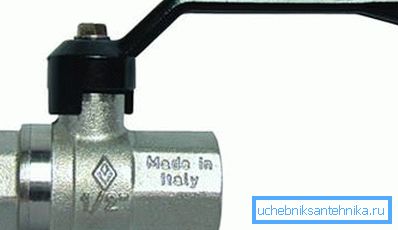

Il piccolo diametro del foro nella costipazione della palla non richiede molto sforzo per controllarlo. Grandi diametri di apertura possono richiedere l'uso di una leva più lunga o di un'unità di azionamento automatica.

Fai attenzione! Un manico lungo non è sempre appropriato, specialmente se la gru è installata in condizioni ristrette. Gli altri tubi potrebbero interferire con il loro spostamento, l'installazione di un motore elettrico su una gru potrebbe essere la via d'uscita.

Sfere di applicazione

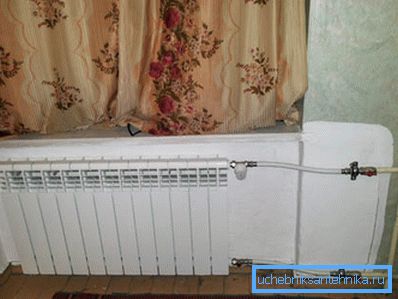

Le valvole a sfera oggi sono indispensabili nell'industria chimica, petrolifera e del gas, nelle utilities, fornendo alle case gas e calore. Negli appartamenti, tali dispositivi sono posizionati sui tubi di alimentazione dell'apparecchiatura.

L'uso di nodi avviene in stretta conformità con la loro classe di tenuta.

L'ordine di questo processo è regolato da GOST 24856-81, in base al quale il corpo della gru ha un determinato colore in conformità con la sua applicazione:

• il traffico d'acqua è indicato in blu;
• gas giallo;
• petrolio e prodotti petroliferi - nero.

Classificazione dei dispositivi di bloccaggio

Secondo il metodo di connessione alla pipeline, i dispositivi di bloccaggio a sfera hanno i seguenti tipi:

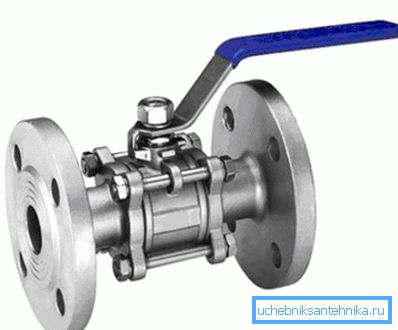

• flangiato - sono pieghevoli e fusi, resistono ad alta pressione e sono quindi benvenuti nelle autostrade con un diametro della sezione trasversale superiore a 46 mm dall'industria del gas e dalle raffinerie di petrolio;

• accoppiamento - utilizzato con successo in tubazioni con una sezione trasversale fino a 45 mm, in sistemi di riscaldamento, gas e acqua comuni;
• capezzolo - il più spesso usato nelle industrie alimentari e chimiche, il vantaggio principale è la riparabilità e l'assemblaggio / smontaggio riutilizzabile;

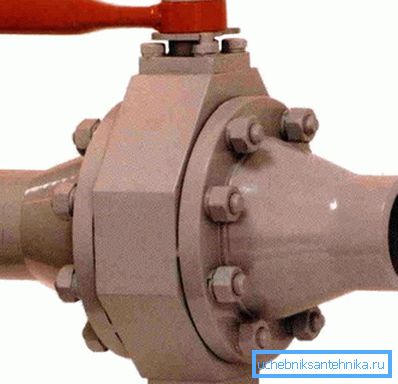

• saldati - sono caratteristici per l'uso nel campo dell'edilizia, installati una volta, il prezzo è relativamente basso;

• combinato - Le opzioni di montaggio sono possibili, possono essere controllate, essendo in profondità nella terra, grazie all'asse esteso della valvola.

Nella direzione del flusso del traffico e il numero di connessioni:

• punti di controllo - l'ingresso / uscita sono sullo stesso asse, montati su sezioni di livello di tubi di diversi diametri;
• angolare - l'asse dei fori è perpendicolare l'uno all'altro, localizzato principalmente nei punti di connessione agli elettrodomestici, ad esempio, alla batteria;

• a tre vie (miscelatori);
• multipass.

A seconda della condivisione della larghezza di banda:

• pieno foro - fino al 100%;
• standard - fino al 50%;
• Flusso non completo del 70-80%.

Il diametro del foro nella porta della valvola a sfera a passaggio totale coincide con il diametro interno della tubazione, pertanto la resistenza idraulica viene ridotta al minimo, così come la perdita di pressione. Tali raccordi sono adatti per i liquidi.

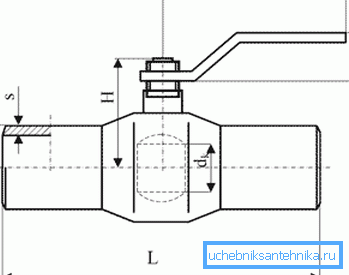

Il foro nella sfera del gruppo non a passaggio totale, al contrario, è più piccolo e può essere a forma di cono (uno o due passaggi simmetrici), e quindi vi è una maggiore resistenza idraulica. Il piccolo diametro "facilita" tali gru, sono durevoli, poiché lasciano entrare piccoli flussi e il carico sulla palla diminuisce, differenziandosi vantaggiosamente nel prezzo.

Regole generali di installazione

Non si deve ricordare che il termine operativo e la qualità del lavoro dipendono dall'installazione competente di un'unità di rinforzo.

Le istruzioni generali di installazione includono:

1. La scelta finale del sito di installazione e la fornitura di accesso gratuito ad esso per i lavori di installazione e riparazione in futuro.
2. La necessità di verificare la conformità di parametri quali il diametro della valvola e del tubo, la capacità della valvola e la sua compatibilità con le condizioni di lavoro (tipo di fluido, pressione massima nella tubazione e temperatura).

1. Per conoscere la direzione del flusso trasportato, che viene inoltre indicato dalle frecce di ingresso / uscita sul corpo del dispositivo.
2. Posizione e tipo di filo corrispondenti.
3. L'uso del nastro sigillante negli elementi filettati, che deve essere avvolto con un certo sforzo per garantire la tenuta.

Fai attenzione! Per far scorrere correttamente il nastro FUM con le tue mani, dovresti vedere un filo esterno aperto dal lato del punto di attacco. Avvolgi il nastro in senso orario.

1. Quando sono flangiati, la loro costruzione sulla gru e sul tubo deve essere la stessa.

Riassumendo

Le valvole corrispondenti alle caratteristiche tecniche della condotta e del mezzo da attraversare funzioneranno qualitativamente e per un lungo periodo. I vantaggi dell'otturatore, forma semplice e allo stesso tempo ideale, sono utilizzati con successo sia nel settore industriale che in quello residenziale.

Il video in questo articolo mostra una delle opzioni per l'utilizzo di un tocco attraverso (in questo esempio, per l'organizzazione dell'irrigazione a goccia).
