Valvola di ritegno per l'approvvigionamento idrico:

21-04-2018
Approvvigionamento idrico

La valvola di ritegno dell'acqua è progettata per garantire il flusso del fluido in un'unica direzione. Questo dispositivo è adatto per qualsiasi comunicazione e consente di risparmiare acqua perché non torna indietro, ma viene ritardato nel sistema. Considerare i principali tipi di strutture, le caratteristiche della loro installazione e funzionamento, è molto importante scegliere l'opzione giusta per determinate condizioni.

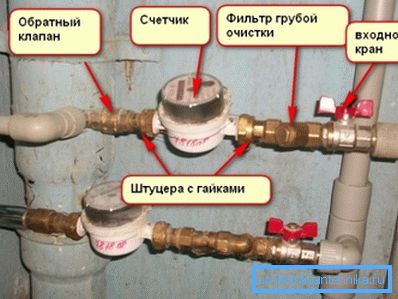

Nella foto: in case private e appartamenti, il dispositivo viene spesso installato immediatamente dopo il contatore dell'acqua

Tipi di nodi di montaggio

Molti non capiscono perché sia ​​necessaria una valvola di ritegno nel sistema di approvvigionamento idrico, mentre la sua presenza è obbligatoria nei sistemi in cui l'acqua viene prelevata da un pozzo o da un pozzo. Il dispositivo aiuta a mantenere una certa pressione nel sistema e impedisce all'acqua di fuoriuscire anche in caso di interruzione di corrente. Grazie alla valvola, la pompa non funziona mai a secco, il che prolunga notevolmente la sua durata.

I dispositivi differiscono in diversi parametri, e il primo di essi, che dovrebbe essere considerato, è il tipo di fissaggio, che può essere molto diverso:

Saldatura o brasatura Qui tutto è chiaro e per nome: il nodo viene fissato saldando alla pipeline, mentre può provenire da una varietà di materiali. Naturalmente, il lavoro non può essere svolto senza attrezzature di saldatura.
flange Una flangia è un sistema in cui due elementi nella forma di un disco sono imbullonati lungo il raggio. Questa opzione è la più richiesta nei disegni di grande diametro grazie alla sua praticità e semplicità.
frizioni L'accoppiamento è utilizzato su tubazioni di piccolo diametro ed è un nodo con connessioni filettate interne. Questa opzione è più comune nell'edilizia privata.
Allegato Wafer Questa opzione è adatta per prodotti a forma di piatto, sono semplicemente bloccati tra due flange per collegare i tubi. Per questo, è necessario utilizzare bulloni di lunghezza maggiore, altrimenti la connessione è la stessa di una valvola

Fai attenzione! È necessario selezionare uno o un altro tipo di fissaggio insieme allo specialista che eseguirà l'installazione. Quindi non puoi sbagliare con l'opzione di montaggio e ottenere il desiderato.

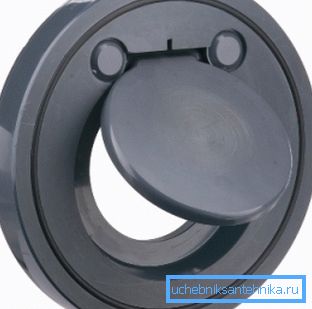

La valvola di wafer è semplicemente fissata nel design

Tipi di design

Abbiamo capito perché abbiamo bisogno di una valvola di ritegno sul sistema di approvvigionamento idrico e di come può essere montato nel sistema, ora considereremo le principali varietà utilizzate nei sistemi di approvvigionamento idrico più spesso.

Wafer Valves

Considera le caratteristiche principali di tali sistemi:

  • I loro principali vantaggi sono le dimensioni ridotte e il prezzo abbastanza accessibile.. Questa opzione è la più compatta, che è particolarmente importante in luoghi in cui vi è una grave carenza di spazio.
  • Le istruzioni di installazione sono estremamente semplici: l'elemento è semplicemente fissato nell'unità di fissaggio, l'importante è metterlo nella posizione corretta in modo che il sistema si apra nella direzione del flusso.
  • L'unità di lavoro principale è un disco di pressione che contiene una molla di una certa rigidità.. Sotto la pressione del flusso, il sistema si apre e quando si indebolisce, la molla chiude il disco e impedisce al fluido di fuoriuscire.
  • I sistemi in cui esiste una probabilità di colpi d'ariete usano meccanismi a doppia ala, con il loro aiuto si ottiene un alto grado di protezione. Il sistema è costituito da due semicerchi, fissati sull'asse, che vengono chiusi in caso di flusso inverso e, al fine di mitigare gli impatti su molti meccanismi, sono fornite unità di assorbimento degli urti.
I sistemi bicuspidi rispondono molto rapidamente alla direzione del flusso mutevole

Strutture di petali

In tali sistemi, il nodo di blocco è implementato come segue:

  • L'elemento principale è una valvola a spola speciale, il cui asse si trova sopra il foro. Sotto la pressione del flusso, l'aletta si alza e il sistema si riempie.

    Valvola di ritegno del petalo con un vetro spia - per l'impianto idraulico questa opzione è buona perché è possibile controllare il funzionamento del sistema

  • Con una diminuzione della pressione, il design crolla, il che comporta un aumento dell'usura, quindi è meglio scegliere l'opzione con un sistema di assorbimento degli urti.
  • Il vantaggio principale di tali opzioni è la capacità di lavorare in condotte di grande diametro..

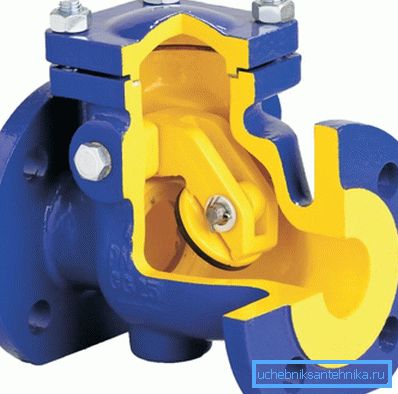

Ecco come appare una valvola di ritegno dall'interno.

Meccanismi a sfera

Questa opzione differisce dagli altri nei seguenti criteri:

  • Il sistema è un nodo all'interno del quale si trova la palla., muoversi in una speciale cavità inclinata.
  • Il flusso può sollevare la palla, spostandosi solo in una direzione, quando cambia, la palla si abbassa e copre la cavità.

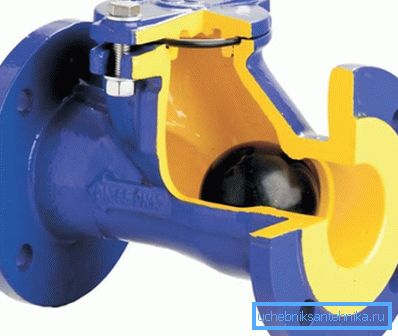

Un'altra versione interessante del sistema

Sollevare valvole di ritegno

Questo tipo di prodotto è usato abbastanza spesso e funziona come segue:

  • L'elemento principale: la valvola di sollevamento, che si muove su e giù. Con una sufficiente pressione di acqua nei tubi, sale e lascia passare il flusso, quando la pressione diminuisce, cade sulla sella e spegne il sistema.
  • Se si esegue personalmente l'installazione, ricordare che l'assieme deve essere posizionato su sezioni orizzontali della tubazione in modo che l'asse della valvola si trovi in ​​una posizione strettamente verticale.

Fai attenzione! Il più grande vantaggio di questa opzione è la possibilità di ripararlo senza rimuovere il nodo. Cioè, è possibile sostituire singole parti o pulire il sistema senza smontare la tubazione.

  • Ricorda che questa specie non tollera ambienti in cui sono presenti particelle meccaniche e altri contaminanti..

conclusione

La valvola di ritegno deve essere inclusa nel sistema, manterrà una pressione costante nel sistema ed eliminerà le perdite d'acqua. Il video in questo articolo racconterà alcuni punti importanti e li mostrerà chiaramente.
