Valvola di scarico: descrizione e caratteristiche tecniche
La valvola di spurgo è progettata per controllare il movimento di liquidi e gas nelle strutture del gasdotto. Con esso, è possibile regolare il lavoro e il proprio sistema di riscaldamento. In questo articolo analizzeremo le principali caratteristiche associate a questo elemento.
Disposizioni generali
Per eseguire la regolazione del movimento di liquidi e gas nel circuito stesso o il loro rilascio verso l'esterno, vengono utilizzati due tipi di strutture:
| disegno | Descrizione e scopo |
| comunicare | Sono montati direttamente nella pipeline stessa, per la quale hanno due tubi di collegamento speciali. Progettato per l'isolamento di singole sezioni del sistema. |
| Esecuzione di prova | Sono dotati di un solo tubo di collegamento e sono spesso installati in serbatoi o serbatoi per consentire al liquido di riempirli. |
Uso domestico
Allora, che cos'è una valvola a sfera con valvola di scarico usata nella vita di tutti i giorni?
- Costruzione diritta consentirà di bloccare la sezione della tubazione al momento della riparazione o dell'installazione senza necessariamente spegnere l'intero sistema di riscaldamento.
- Esecuzione di prova - contribuirà ad eliminare la formazione di inceppamenti del traffico aereo nella condotta, che impediscono la distribuzione uniforme del calore.
Consiglio: i rubinetti in ottone per la discesa dell'aria STD 7073B fanno un ottimo lavoro con la loro perfetta combinazione di prezzo e qualità. Sono anche chiamate gru Mayevsky.
È anche molto conveniente usare valvole a sfera continue con un meccanismo di innesco aggiuntivo. Li considereremo più da vicino.

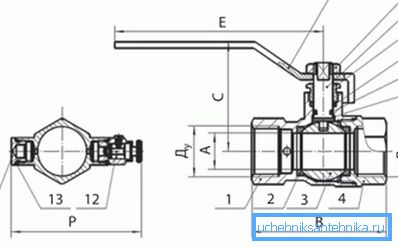

Il design della valvola a sfera con valvola di scarico
| Designazione nella figura | Nome del componente | materiale |
| 1 | Parte del corpo | Ottone nichelato |
| 2 | Anello di tenuta | fluoroplasti |
| 3 | Palla bloccante | Ottone cromato |
| 4 | Pezzo di collegamento | Ottone nichelato |
| 5 | Confezione superiore | fluoroplasti |
| 6 | Guarnizione O-ring | di gomma |
| 7 | Stelo inferiore confezionato | fluoroplasti |
| 8 | Sigillatura a dado | Ottone non rivestito |
| 9 | stock | Ottone non rivestito |
| 10 | Maniglia il dado | acciaio |
| 11 | maneggiare | acciaio |
| 12 | Valvola di scarico | ottone |
| 13 | Elemento di tenuta | fibra |
Consiglio: si consiglia di invitare gli idraulici professionisti a installare le valvole di drenaggio, poiché le istruzioni per eseguire questo processo sono piuttosto complicate e il minimo errore può portare alla depressurizzazione dell'intero sistema di riscaldamento.
Ci sono campioni con un ugello del tubo. Ciò semplifica enormemente il processo di drenaggio del liquido, poiché utilizzando un tubo flessibile è facile dirigere il flusso in un secchio o anche in una bottiglia.
Un'altra aggiunta potrebbe essere la possibilità di installare un manometro che misurerà la pressione nel circuito.
Principio di funzionamento
La valvola a sfera con valvola di abbassamento funziona come segue:
- Girare la maniglia a mano.
- Questo movimento viene trasmesso attraverso l'asta al cancello.
- La sfera d'acciaio ha un foro passante nel mezzo e viene ruotata sotto l'azione dell'asta finché non coincide con l'uscita dell'ugello di uscita.
- La valvola consente inoltre di sgonfiare l'aria, senza mettere in moto l'intera struttura.
Suggerimento: si consiglia di utilizzare solo la posizione completamente aperta e completamente chiusa dell'impugnatura. Se apri la palla solo a metà, questo porterà a una rapida usura e rottura del prodotto.
Sebbene il prezzo di un dispositivo di questo tipo sia un po 'più alto del solito, in questo caso, scaricare è molto più semplice. Diamo un'occhiata alle situazioni in cui deve essere implementato:
Quando usare una valvola di sfiato
- Principalmente dopo l'installazione del sistema di riscaldamento. L'aria rimarrà necessariamente nei tubi dell'impianto di riscaldamento, e in un circuito chiuso non può andare da nessuna parte anche sotto l'influenza di una pressione molto alta.
- Dopo ogni periodo estivo, durante il quale il riscaldamento è stato spento. Il fatto è che una certa quantità di aria è necessariamente presente nei refrigeranti e, per un così lungo periodo di mancanza di circolazione, riesce ad accumularsi negli strati superiori del gasdotto.
- Inoltre, l'aspetto di una spina può essere innescato da processi corrosivi in cui si forma una quantità sufficientemente grande di idrogeno. Questo è particolarmente vero per i radiatori in alluminio, nei quali, con il contatto prolungato con il liquido di raffreddamento, inizia la reazione chimica descritta.
conclusione
Se si desidera essere in grado di controllare il funzionamento del proprio sistema di riscaldamento, è necessario fornire una valvola di spurgo. Oltre al fatto che consentirà la sovrapposizione di vari compartimenti del circuito, consentirà anche la rimozione delle prese d'aria che impediscono la normale circolazione del liquido di raffreddamento.
Il video in questo articolo ti fornirà materiale aggiuntivo direttamente pertinente all'argomento descritto. Fai attenzione a rimuovere i tappi dell'aria in anticipo.
