Valvola elettrica per acqua con sensore di perdite

Un rubinetto elettrico con un sensore di perdite aiuta a prevenire tali problemi come inondare l'alloggiamento. Pertanto, tali dispositivi sono recentemente diventati molto popolari tra i residenti di appartamenti e case. Di seguito diamo un'occhiata più da vicino a cosa sia un sistema simile e come viene montato.

Principio di funzionamento

Oggi ci sono due tipi di sensori:

• Dispositivi cablati che si collegano al controller usando fili;
• Wireless: invia un segnale radio al controller.

In ogni caso, lo schema del sistema è il seguente:

• Quando il sensore è immerso in acqua, i suoi poli si chiudono, a seguito della quale il dispositivo invia un segnale al controller.
• Successivamente, il controller trasmette un impulso elettrico a una valvola dell'acqua con un azionamento elettrico che interrompe l'alimentazione idrica.

Non occorrono più di quindici secondi per chiudere la valvola dopo l'innesco del sensore. Per riprendere la fornitura di acqua, è necessario premere un pulsante speciale situato sull'alloggiamento dell'azionamento elettrico. Un sistema installato in modo competente garantisce la protezione contro perdite improvvise del sistema di alimentazione idrica o dell'impianto di riscaldamento.

In cosa consiste il sistema

Quindi, con il principio del sistema che abbiamo letto. Ora diamo uno sguardo più da vicino alle caratteristiche degli elementi di cui è composto.

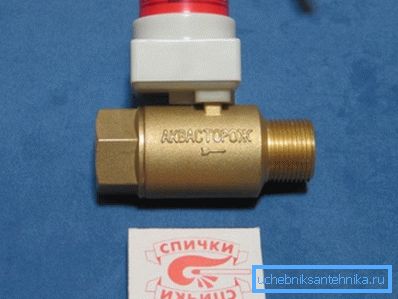

Gru elettrica

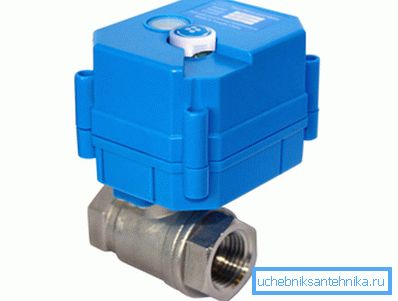

Questo dispositivo è una valvola sotto forma di una valvola a sfera con azionamento elettrico. La differenza dalla valvola a sfera meccanica è solo che la posizione dell'elemento di bloccaggio non è regolata da una leva, ma da un motore elettrico.

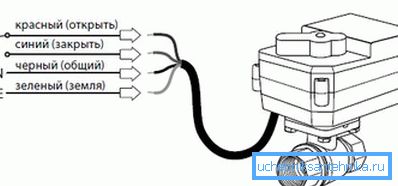

Suggerimento: È abbastanza difficile installare una valvola a sfera con azionamento elettrico con le proprie mani, poiché è collegata tramite una morsettiera con un cavo di alimentazione PVS3x0,5. Pertanto, questo lavoro è meglio affidare uno specialista.

Per sigillare il collegamento del meccanismo di blocco con una trasmissione elettrica, gli anelli di tenuta sono inclusi nel kit del dispositivo. Di regola, sono fatti di leghe resistenti all'usura e all'inquinamento. L'elemento a sfera di bloccaggio è solitamente realizzato in acciaio inossidabile ed è caratterizzato da una buona durata.

I seguenti materiali possono essere utilizzati per fabbricare il corpo del dispositivo:

• Ghisa;
• bronzo;
• Acciaio inossidabile o altre leghe metalliche.

Va notato che gli azionamenti elettrici possono essere progettati per tensioni diverse, il più delle volte per gli scopi considerati, vengono utilizzate valvole a sfera con alimentazione elettrica a 24 V CC e 12V DC.

Come regola generale, installare l'attuatore elettrico sulla valvola a sfera 1 - 2 pollici, 1 pollice e? diametro in pollici Spesso i dispositivi non solo bloccano il flusso dell'acqua, ma danno anche un segnale sonoro o luminoso.

Suggerimento: Prima delle valvole a sfera, è consigliabile utilizzare filtri per la depurazione dell'acqua. In questo caso, la loro vita sarà aumentata.

Di seguito sono riportate altre caratteristiche che hanno valvole a sfera con azionamento elettrico per la casa:

Suggerimento: Queste valvole possono essere utilizzate non solo nei sistemi di approvvigionamento idrico, ma anche nel riscaldamento. Inoltre, la valvola a tre vie con comando elettrico per il riscaldamento consente non solo di bloccare il flusso del liquido di raffreddamento, ma anche di reindirizzare, ad esempio, dal radiatore al bypass.

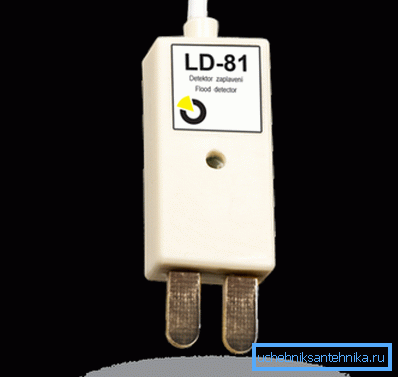

Sensore di perdite d'acqua

Montato in luoghi in cui vi è la maggior probabilità di perdite:

• Vicino a lavatrici;
• bagni;
• Vicino ai lavandini;
• Cabine doccia, ecc.

Come accennato in precedenza, quando l'acqua penetra nel sensore, invia un segnale al controller. Questi dispositivi devono essere collegati a una fonte di alimentazione sicura in modo che se si toccano accidentalmente le piastre, non si verificherà una scossa elettrica.

Fai attenzione! I produttori consigliano ogni tre mesi di pulire le piastre del dispositivo con una spugna bagnata. Questa operazione viene eseguita come profilassi e per verificare le prestazioni del sistema.

In vendita puoi trovare sensori di produttori sia esteri che nazionali. Il prezzo di quest'ultimo è inferiore, mentre la qualità non è inferiore agli analoghi stranieri.

controllore

Questo dispositivo esegue diverse funzioni:

• Elabora il segnale dai sensori;
• Fornisce tensione alla valvola a sfera elettrica;
• Fornisce alimentazione ai sensori;
• Fornisce allarme sonoro e luminoso.

Il controller può essere posizionato in qualsiasi posto accessibile dove l'acqua non può salire. Il numero di elementi nel sistema può essere diverso, a seconda delle caratteristiche della sua installazione.

Caratteristiche di installazione

Prima di installare il sistema, è necessario elaborare il layout di tutti i suoi elementi. Quindi, secondo lo schema, è necessario assicurarsi che la lunghezza dei fili di collegamento sia sufficiente.

L'installazione stessa viene eseguita nella seguente sequenza:

• Aree contrassegnate di posizione, gru, sensori e controller.
• Secondo lo schema posato fili.
• Valvole a sfera
• Sensori installati
• Collegare i controller.

Di seguito diamo uno sguardo più da vicino ad alcune di queste operazioni.

Inserire la valvola a sfera

Questo dispositivo è installato sull'ingresso della tubazione dopo le valvole manuali. È severamente vietato utilizzare una valvola a sfera per un azionamento elettrico al posto delle valvole sull'ingresso.

Come accennato in precedenza, l'installazione del dispositivo stesso è meglio lasciata agli esperti. Allo stesso tempo dovresti fornire immediatamente energia ininterrotta per questo.

Installazione del sensore

Il sensore può essere installato in due modi:

• Montaggio a pavimento - comporta l'inserimento del sensore nel rivestimento del pavimento in aree in cui è probabile che si accumuli acqua in caso di perdita. Le piastre di contatto in questo caso vengono portate in superficie in modo che vengano sollevate a un'altezza di pochi millimetri. Il cavo al dispositivo viene eseguito in un tubo corrugato.
• Montaggio a pavimento - il dispositivo è appoggiato sulla superficie del pavimento con le piastre di contatto rivolte verso il basso.

Installazione del controller

L'alimentazione al controller viene fornita dall'armadio di alimentazione. Zero e fase sono collegati al dispositivo in base allo schema.

Il manuale di installazione per questo dispositivo è il seguente:

• Il primo passo è fare un buco nel muro per la scatola di giunzione.
• Quindi è necessario forare le scanalature per i cavi di alimentazione dalla posizione del dispositivo all'armadio di alimentazione, nonché a ciascuna valvola a sfera e sensore.
• Successivamente, una scatola di montaggio viene installata sul punto preparato nel muro e il controller è fissato al suo interno.
• Successivamente, è necessario rimuovere il coperchio anteriore del dispositivo e collegare tutti i fili secondo lo schema.
• Alla fine del lavoro è necessario sostituire il coperchio anteriore del controller.

Se il sistema è correttamente assemblato, dopo l'accensione, l'indicatore sul controller inizia a brillare. In caso di perdita, il colore dell'indicatore cambia da verde a rosso e il cicalino suona. Allo stesso tempo, la gru blocca l'approvvigionamento idrico.

Qui, forse, sono tutti i punti principali dell'installazione di un sistema di protezione dalle inondazioni.

conclusione

Le valvole a sfera motorizzate con sensori di tenuta sono un'invenzione utile, poiché evitano una serie di problemi gravi associati alle inondazioni. L'unica cosa di cui hai bisogno per installare correttamente il sistema e testarne le prestazioni.

Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
