Valvole a sfera per impianti idraulici: come sono progettati

La disposizione delle reti di riscaldamento e di approvvigionamento idrico in qualsiasi edificio non può essere immaginata senza l'uso di valvole di arresto. Al momento, uno degli elementi di taglio più moderni e affidabili di tali sistemi sono le valvole a sfera d'acqua. Parleremo di tutte le loro varietà nel nostro articolo.

Scopo e progetto della valvola a sfera

Le valvole a sfera sono progettate per chiudere completamente o parzialmente le tubazioni di alimentazione dell'acqua.

I luoghi più ovvi della loro installazione:

• sezione della colonna del tubo di accoppiamento e del riser acqua fredda;
• punto di collegamento del lavaggio di scarico o della lavastoviglie;
• nodo di connessione della caldaia di riscaldamento;
• la sezione del sistema di riscaldamento che si connette ad esso un "bypass" - (una deviazione lungo la pompa di circolazione);
• il punto di interruzione della fornitura di acqua a tutta la casa / appartamento, separatamente - al lavandino, vasca da bagno, lavandino, doccia, ecc

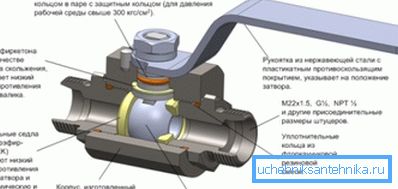

Dispositivo gru

1. L'istruzione informa che la valvola a sfera di miscelazione è costituita da un corpo e un elemento di distribuzione rotante.
2. Questa parte di regolazione, sotto forma di una palla, è vuota all'interno. Ci sono dei fori sui lati opposti: due di questi si trovano ad un'estremità e uno è sull'altro lato.
3. Attraverso i primi due fori nel dispositivo scorre acqua calda e fredda. All'interno della palla, i getti vengono miscelati e il fluido caldo entra nel beccuccio del dispositivo.
4. Le controparti puramente bloccanti usano anche una sfera vuota, ma ha solo un foro su entrambe le estremità.
5. Il diametro dei fori nel cerchio corrisponde alla sezione trasversale interna dei tubi di alimentazione. Procedendo da questo, gli esperti chiamano le valvole a sfera "a passaggio totale".
6. Quando la valvola è "completamente aperta", il foro dell'acqua nella chiusura della sfera è il più aperto possibile. Quando si gira la maniglia della gru, il che significa - e la palla, a 90 °, il flusso d'acqua viene interrotto completamente.

I vantaggi di tali valvole

Prima di scegliere la propria valvola a sfera di chiusura o chiusura dell'acqua, considerate i loro vantaggi.

1. Lunga durata senza problemi, dovuta all'assenza di gommini.
2. Piena tenuta: il corpo valvola è uno.
3. Facile installazione È solo necessario avvitare la valvola sui tubi di uscita e di aspirazione.

Fai attenzione! Non è auspicabile mettere valvole a sfera su sistemi in cui l'acqua contiene molti rifiuti e impurità solide. L'elemento di bloccaggio in essi si accoppia strettamente con i rivestimenti in PTFE. I danni a questo giunto disabiliteranno l'intero dispositivo.

Materiali di produzione

Le valvole prodotte ora sono suddivise in 3 categorie in base al materiale. Prima dell'acquisizione occorre tenere conto delle valvole a sfera migliori per l'impianto idraulico.

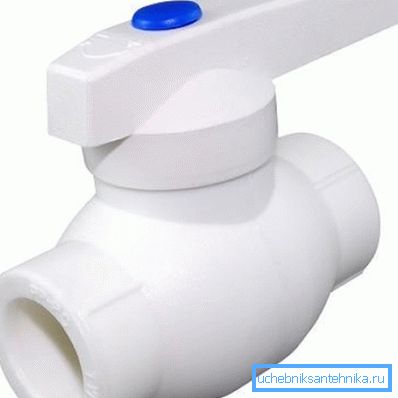

Analoghi di plastica

1. Per la produzione di tali prodotti utilizzati polipropilene o polietilene di varie modifiche.
2. Tali materie prime hanno un'assoluta immunità all'ossigeno, alla corrosione elettrochimica e chimica.
3. Su questa base, le valvole a sfera in plastica sono spesso montate su reti che muovono fluidi chimici aggressivi.

Fai attenzione! Un significativo inconveniente dei materiali polimerici è la loro insufficiente resistenza alle alte temperature. Di conseguenza, le valvole a sfera in plastica non devono essere utilizzate nei sistemi di acqua calda e nel riscaldamento.

Dispositivi d'acciaio

1. Tali raccordi a sfera sono spesso utilizzati nelle tubazioni di tipo industriale.
2. Ha una forza speciale, quindi è ampiamente utilizzato per fornire fluidi che vengono riscaldati a temperature estreme e persino a vapore.
3. Le valvole a sfera in acciaio sono ottimali per l'uso in tubazioni che trasportano liquidi ad alta pressione / pressione.

Infissi in ottone

Nella vita di tutti i giorni, le valvole a sfera in ottone sono più spesso utilizzate.

1. I produttori utilizzano due metodi di produzione: fusione negli stampi o stampaggio nelle presse meccaniche.
2. Le gru forgiate più affidabili e durature. Di conseguenza, il loro prezzo è più alto. La ragione per la migliore qualità di tali prodotti: nella loro fabbricazione non si formano quasi cavità d'aria.
3. La composizione di ottone include componenti che hanno potenziali elettrochimici diversi. Di conseguenza, al fine di prevenire la corrosione chimica, i rubinetti da esso sono rivestiti con un metodo di elettrodeposizione, con uno speciale strato protettivo.

Fai attenzione! L'uso di valvole a sfera in ottone è vietato nei sistemi di tubazioni in cui la temperatura dell'acqua o di altro mezzo trasportato supera + 150 °. Una sostanza eccessivamente riscaldata crea cavità microscopiche in ottone. Ciò porta ad un aumento della fragilità materiale.

Consigli utili

1. La valvola montata nella rete idrica o di riscaldamento deve essere conforme ai suoi parametri tecnici.. Le caratteristiche più importanti sono il diametro interno della gru e la pressione idraulica massima che può sopportare.
2. Quando si sceglie un dispositivo, ispezionarlo attentamente.. Sul suo corpo non ci dovrebbero essere irregolarità, incrinature, flussi di metallo. Il dispositivo deve disporre di un set completo di parti e componenti.
3. Prima di smontare la valvola a sfera, studia attentamente il suo design. nel passaporto allegato
4. È più facile distinguere il materiale di fabbricazione della valvola (ferro o lega a base di rame) con un magnete. È attratto solo dall'acciaio.

conclusione

Le valvole a sfera sono molto facili da installare e utilizzare. Funzionano a lungo, pur fornendo la massima facilità di regolazione del flusso d'acqua. Il video in questo articolo completerà le sue informazioni.
