Zona di protezione di acqua e fogna: requisiti normativi
Quanto è grande la zona di protezione dell'approvvigionamento idrico di SNiP? Quanto si può costruire lontano dalla linea centrale di depurazione? Quale dovrebbe essere la distanza dalla fossa settica ad altre strutture sul sito? Proviamo a rispondere a queste domande.
Cause di limitazioni
Per iniziare, pensiamo al motivo per cui abbiamo bisogno di zone di sicurezza per l'approvvigionamento idrico e le acque reflue.
Ci sono diverse ragioni per la loro esistenza.

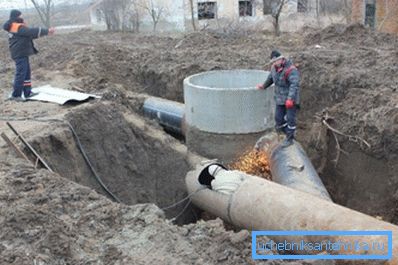

- Durante la costruzione, le reti di ingegneria possono essere danneggiate direttamente. (ad esempio, quando si fa funzionare un escavatore) o quando si versa il terreno in un pozzo.

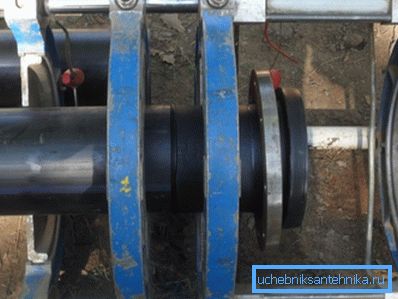

Nota: da soli, anche il movimento delle attrezzature da costruzione su una condotta da 1 a 1,5 metri di profondità non è così sicuro. Prese rotte di tubi dell'acqua in ghisa o deformazioni di tubi in polietilene, che riducono la loro altezza, sono spesso una conseguenza diretta di un carico significativo sul suolo sopra di loro.

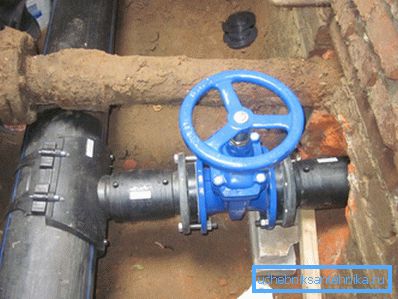

- Depressurizzazione delle comunicazioni ingegneristiche, a sua volta, può anche causare danni agli edifici vicini, lavando via il terreno sotto le loro fondamenta.
- Infine, nel caso delle acque reflue, anche le considerazioni sanitarie ed epidemiologiche sono importanti.. Entrare nel pozzo o nel pozzo con l'acqua potabile di E. coli da una giuntura poco profonda di tubi o da un pozzo di filtrazione delle fosse settiche può creare una seria minaccia per la salute degli abitanti delle strutture vicine. In parte, questo vale anche per le tubature dell'acqua: la depressurizzazione in determinate condizioni può portare all'inquinamento dell'acqua potabile.
Requisiti normativi
La larghezza della zona di protezione dei sistemi di approvvigionamento idrico e fognario è menzionata in diversi documenti normativi nazionali. Nelle migliori tradizioni nazionali, le contraddizioni in esse lasciano spazio a diverse interpretazioni dei requisiti.
SNiP 2.04.02-84

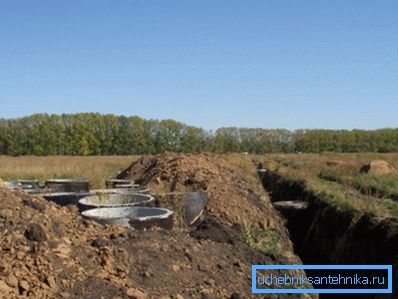

Il documento sulla progettazione di reti di approvvigionamento idrico esterne stabilisce le seguenti dimensioni della zona di protezione per le linee d'acqua posate in aree non sviluppate:
| condizioni | Zona di sicurezza, metri |
| Terreno asciutto, diametro fino a 1000 mm | 10 |
| Terreno asciutto, diametro superiore a 1000 mm | 20 |
| Terreno bagnato | 50 |
Tuttavia: nelle aree abitate, la zona di protezione del principale sistema di approvvigionamento idrico può essere ridotta in coordinamento con il servizio sanitario-epidemiologico.
Quali sono i requisiti per la zona di protezione?
- Entro i suoi limiti, la presenza di fonti di inquinamento delle falde acquifere e del terreno stesso è inaccettabile. L'elenco comprende discariche, servizi igienici, stoccaggio di letame, ecc. Laddove la zona di sicurezza è adiacente alle aree inquinate, per i tubi dell'acqua devono essere utilizzati solo tubi in plastica e acciaio (cioè privi di collegamenti staccabili).
- È vietata la posa di condotte idriche sul territorio di zone industriali, imprese agricole, cimiteri di bestiame, cimiteri, campi irrigati, campi di filtrazione di sistemi fognari autonomi.
SNiP 2.07.01-89
Il secondo documento è dedicato alla pianificazione dello sviluppo di villaggi e città. Cerchiamo di individuare i momenti chiave del suo testo nel campo di interesse per noi.
Le dimensioni massime dei siti per gli impianti di trattamento dell'acqua potabile con la loro diversa produttività sono pari a:
| Produttività, m3 / giorno | Area, ha |
| 800 e meno | 1 |
| 800 - 12000 | 2 |
| 12.000 - 32.000 | 3 |
| 32.000 - 80.000 | 4 |
| 80000 - 125000 | 6 |
| 125.000 - 250.000 | 12 |
| 250000 - 400000 | 18 |
| 400.000 - 800.000 | 24 |

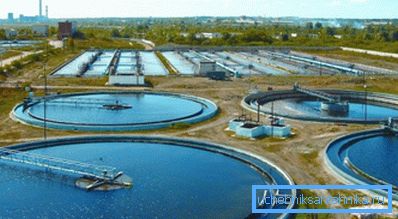

Ma le istruzioni per l'assegnazione di spazio per gli impianti di depurazione delle acque reflue:
| Produttività, m3 / giorno | Area, ha |
| 700 o meno | 0.5 |
| 700 - 17000 | 4 |
| 17.000 - 40.000 | 6 |
| 40.000 - 130.000 | 12 |
| 130.000 - 175.000 | 14 |
| 175.000 - 280000 | 18 |
Importante: per il sistema fognario locale, la dimensione massima del sito per l'impianto di trattamento e la sua zona di protezione sanitaria è di 0,25 ha.

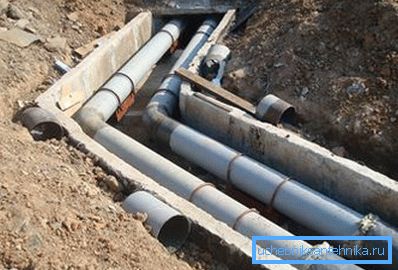

Per posizionare le reti di ingegneria all'interno dell'insediamento dovrebbe essere principalmente entro i limiti di strade e strade. Allo stesso tempo, la posa della rete fognaria e l'approvvigionamento idrico sono raccomandati per essere eseguiti all'interno di una fascia divisoria tra le corsie. Sotto i marciapiedi, le reti di ingegneria possono anche essere posate, ma solo in vassoi o tunnel.
Per le strade senza corsie divisorie, le reti di ingegneria possono essere posate direttamente sotto la carreggiata - di nuovo, in canali o gallerie, consentendo, se necessario, di riparare o sostituire senza aprire la carreggiata.
Se non si rispetta questa regola, il prezzo di qualsiasi riparazione di emergenza o programmata aumenterà notevolmente, sia per la necessità di ripristinare la pavimentazione stradale, sia per la forzata ri-direzione dei flussi di traffico per tutta la durata del lavoro.
Con una larghezza della strada superiore a 22 metri, l'alimentazione idrica deve essere tirata da entrambi i lati: in condizioni di terreno difficili (in particolare sul permafrost o su terreni in declino), le linee di approvvigionamento idrico devono essere installate in canali o gallerie, indipendentemente da altri fattori.
Quanti metri di una zona di sicurezza di un sistema di approvvigionamento idrico e di fognatura non possono essere costruiti con altre costruzioni? A questa domanda, lo SNiP fornisce una risposta completamente non ambigua e dettagliata, anche se in qualche modo contraddittoria con il precedente documento normativo.
| oggetti | Distanza minima, metri | |
| Impianto idraulico e fognatura a pressione | Drenaggio per gravità (compresa l'acqua piovana) | |
| Fondamenti di edifici per qualsiasi scopo | 5 | 3 |
| Fondamenti di recinzioni, supporti di linee di comunicazione, cavalcavia | 3 | 1.5 |
| Asse del calibro ferroviario largo 1520 mm | 4 | 4 |
| L'asse della ferrovia a scartamento ridotto e le rotaie del tram sono larghe 750 mm | 2.8 | 2.8 |
| Bordo della strada (carreggiata) | 2 | 1.5 |
| Fondazioni di torri di trasmissione di potenza con tensione fino a 1 kV, reti di contatto di trasporto elettrico, illuminazione stradale | 1 | 1 |
| Fondazioni di torri di trasmissione di potenza con tensione di 1 - 35 KV | 2 | 2 |
| Fondamenti di pali di trasmissione di potenza con tensione superiore a 35 KV | 3 | 3 |
Pertanto, nel test del documento si afferma espressamente che la zona di massima sicurezza delle reti di approvvigionamento idrico all'interno dell'insediamento è di 5 metri. È proprio questo valore che vale la pena guidare se stai progettando di costruire nel territorio di una città o di un villaggio.
Gli autori dello SNiP fanno alcune note piuttosto curiose al tavolo.
- La distanza minima tra la frusta domestica e la tubazione di approvvigionamento idrico di cemento-amianto è ancora la stessa di 5 metri.
- Per tubo dell'acqua in ghisa con un diametro di 200 mm, questa distanza è ridotta a un anno e mezzo e con un diametro superiore a 200 mm - fino a tre metri.
- L'erogazione di acqua polimerica di qualsiasi dimensione può essere posata a un metro e mezzo dalla fogna.
- La distanza dall'approvvigionamento idrico al drenaggio o all'acqua piovana non deve essere inferiore a 150 cm, indipendentemente dal materiale e dal diametro delle condotte.
- I cavi di alimentazione possono essere a mezzo metro dalla rete idrica e la rete di riscaldamento o le gallerie per qualsiasi scopo - in una e mezza.
SNiP 2.04.03-85
L'ultimo documento a cui siamo interessati regola la costruzione di reti e strutture fognarie esterne. Naturalmente, siamo interessati, in primo luogo, alle dimensioni delle zone di protezione sanitaria stabilite da SNiP, e in un'area abbastanza ristretta.
Cerchiamo di individuare i punti che dovresti guidare quando costruisci il tuo sistema di fognatura autonomo e le strutture di trattamento locali:
- La zona protettiva della fossa settica è di 5 metri.
- Per il filtro bene, aumenta fino a 8 metri.

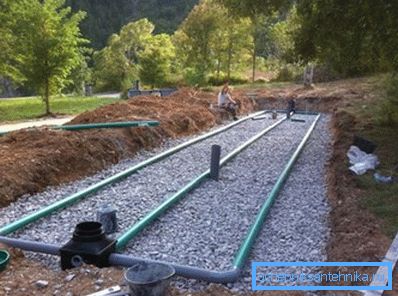

- Il campo di filtrazione con una capacità di non più di 15 metri cubi al giorno richiede la creazione di una zona di protezione sanitaria di 15 metri.
- Infine, trincee filtranti e filtri di sabbia e ghiaia limitano l'edificio fino a una distanza minima di 25 metri.
conclusione
Speriamo che i requisiti normativi di cui sopra e l'elenco dei documenti che governano la costruzione aiuteranno il lettore a creare i propri progetti. Nel video di questo articolo puoi trovare ulteriori materiali tematici. Buona fortuna!
