Armadio di controllo della pompa

Il quadro di controllo della pompa è il cervello del sistema di approvvigionamento idrico autonomo, consente di controllare il proprio lavoro. Grazie alla sua installazione, il funzionamento delle apparecchiature è prolungato e l'energia viene salvata. Il cabinet è il luogo in cui sono montate tutte le unità di controllo e sicurezza. Tali blocchi sono formati per l'approvvigionamento idrico, fognature, sistemi antincendio, sistemi di riscaldamento.

appuntamento

Nell'armadio sono collocati compatti i comandi di diversi sistemi ingegneristici: alimentazione idrica, scarico e drenaggio. Nella struttura di distribuzione, sono installati blocchi che controllano una pompa sommersa a fondo pozzo, che garantisce il funzionamento del rifornimento idrico e del riscaldamento, e il drenaggio, utilizzato per il pompaggio automatico dell'acqua. Tutti gli elementi di controllo e commutazione sono protetti da pareti metalliche dall'influenza esterna. Le funzioni del dispositivo includono:

1. Organizzazione della modalità di controllo manuale e automatica, protezione delle pompe contro i cortocircuiti e sovraccarichi limite, eccezioni della modalità di funzionamento a fasi incomplete.
2. Monitoraggio dei parametri principali del sistema di alimentazione dell'acqua: livello dell'acqua, pressione nei tubi, temperatura e altri dati che influiscono sulla stabilità della pompa. Informare sullo stato dei meccanismi di lavoro.
3. Avvio e arresto graduali del motore elettrico.
4. Protezione dalle rotture
5. Consumo energetico ridotto.
6. Regolazione della sostituzione delle pompe in caso di incidente e l'uscita di uno dei sistemi.
7. Avvisa un allarme usando il segnale del relè di funzionamento a secco.
8. Implementazione del lavoro in modalità sleep, in assenza di analisi dell'acqua.
9. Quando si controllano più pompe, l'unità di lavoro viene periodicamente cambiata, il che rende possibile uniformare l'usura delle apparecchiature.

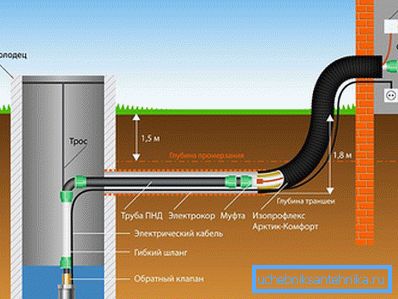

Il principio di funzionamento del cabinet prevede l'inclusione di un motore della pompa quando un segnale arriva al sensore, in coordinamento con l'unità di controllo, viene impostata la modalità operativa. Il controllo può essere eseguito in modalità manuale utilizzando i pulsanti e in modalità automatica. La seconda opzione è la principale.

Attrezzatura standard

Gli armadi di controllo per tutti i tipi di pompe hanno la stessa configurazione:

• Il corpo è una scatola metallica contenente apparecchiature elettromeccaniche.
• Unità di controllo di fase - tre sensori che riportano il funzionamento di ciascuna fase. Si trova di fronte all'hardware.
• Il pannello frontale - i pulsanti Start e Stop sono installati su di esso, gli indicatori di funzionamento della pompa e del relè commutano la modalità automatica su manuale.
• Fusibile - relè, attivato durante un cortocircuito. Il dispositivo ha un elemento di fusione, che brucia ad alta tensione e apre il circuito, proteggendo tutte le apparecchiature del cabinet e l'avvolgimento del motore elettrico da eventuali danni.
• Contattore - è un interruttore che fornisce energia ai terminali della pompa e scollega il dispositivo dalla tensione.

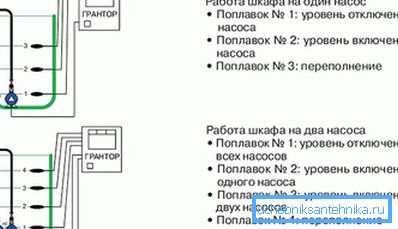

• L'unità di controllo controlla le modalità operative della pompa. I terminali dei suoi sensori si trovano nel pozzo o nel serbatoio e, nel caso di una pompa di drenaggio, in una fossa settica. Una serie di sensori - riducendo e alzando il livello dell'acqua e il trabocco, dà il comando di accendere o spegnere l'unità.
• Convertitore di frequenza: fornisce un avvio e arresto graduale del motore asincrono, regola la velocità di rotazione nella fase iniziale e al momento dell'arresto.
• I sensori di temperatura e pressione sono collegati al contattore, le loro letture non consentono l'accensione dell'unità in condizioni inaccettabili - a temperatura negativa e alta pressione.

Le dimensioni dell'armadio dipendono dal numero di apparecchiature di controllo e dalle funzioni assegnate. La massiccia costruzione ha un'esecuzione a pavimento, e in una dimensione compatta l'armadio è fissato al muro.

Tipi di dispositivi

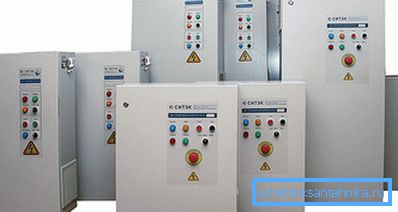

Sono disponibili diversi tipi di armadi di controllo della pompa:

• con avvio diretto - i dispositivi sono compatti e facili da gestire, accendono e spengono il numero richiesto di pompe, eseguono il cambio automatico delle unità;
• con un convertitore di frequenza - regolare la velocità del motore, ridurre il consumo di energia;

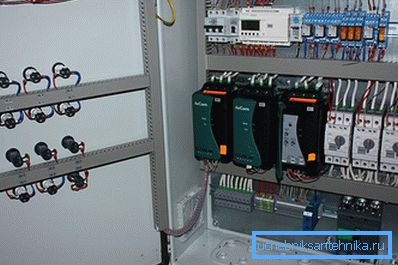

• con dispositivo soft start - forniscono protezione delle unità contro sovraccarichi meccanici, colpi d'ariete e correnti di avviamento;
• con convertitori di frequenza installati su tutti i motori (da 1 a 5) - supporta i parametri di funzionamento in base alle letture del sensore, collega le pompe di riserva in modalità automatica.

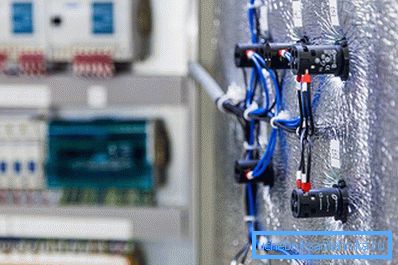

servizio

Il produttore fornisce all'apparecchiatura un passaporto tecnico e le istruzioni. Prima di attivare l'automazione, è necessario acquisire familiarità con lo schema e i suggerimenti. La manutenzione degli armadi consiste nella pulizia dei filtri di ventilazione, nella sostituzione delle parti usurate, nel serraggio dei contatti e delle viti di fissaggio. La ventola e il radiatore del convertitore devono rimuovere la polvere. In caso di danni gravi, viene eseguito il servizio di garanzia.

Tutti i lavori di manutenzione sull'armadietto vengono eseguiti con lo spegnimento.
