Come collegare la caldaia alla rete idrica: schema di

Affinché la casa sia un luogo di riposo, è importante che le condizioni di vita siano abbastanza confortevoli. È quasi impossibile senza acqua calda, che consente di mantenere l'igiene personale e mantenere la pulizia generale. L'acquisizione di una colonna di gas è sempre un'ottima soluzione, ma in alcune aree la loro installazione è semplicemente impossibile.

Il principio è uno, ma ci sono molti tipi di scaldacqua.

La caldaia è un dispositivo per il riscaldamento e la conservazione dell'acqua calda. Le fonti di calore possono essere vari elementi. Tutti i riscaldatori possono essere suddivisi in due tipi principali:

1. Con un serbatoio di stoccaggio.
2. Flow.

Il design del primo prevedeva la presenza di capacità. Può essere di diverso volume. Affinché la temperatura non scenda per un lungo periodo di tempo, c'è isolamento tra il serbatoio interno e il pannello esterno. Di solito è fatto di schiuma di poliuretano. Maggiore è il suo spessore, più a lungo l'acqua rimarrà calda. Il secondo tipo è progettato per l'acqua calda istantanea. Ha una dimensione più piccola e il suo design fornisce elementi riscaldanti di maggiore potenza, che forniscono un rapido trasferimento di calore. Di norma, sia nel primo che nel secondo caso, l'utente ha la possibilità di regolare la temperatura su quella desiderata. Il controllo del termostato può essere sia elettronico che meccanico. Ciò non influisce sulle prestazioni, ma solo sulla convenienza, sul costo finale e sul costo delle riparazioni successive.

Tutte le caldaie di stoccaggio sono suddivise in:

• riscaldamento diretto;
• riscaldamento indiretto;
• combinato.

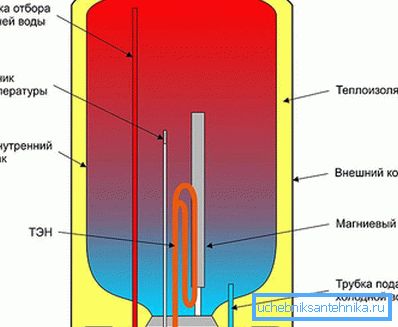

Nel primo caso, all'interno del serbatoio c'è un riscaldatore, che fornisce il riscaldamento del liquido. Alcuni modelli ne hanno due o più. Possono essere alternati o simultaneamente per garantire un riscaldamento ultraveloce. L'acqua fredda viene fornita attraverso l'ugello, che di solito si trova nella parte inferiore. Lo scarico viene effettuato attraverso l'uscita, che è vicina, ma all'interno del serbatoio è più lunga e raggiunge quasi la cima, dove l'acqua calda sale.

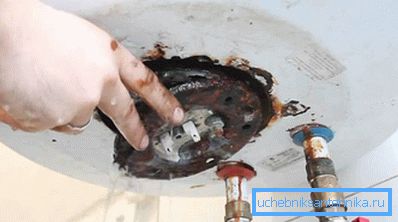

Vicino all'elemento di riscaldamento è un anodo di magnesio. Questa è una piccola barra di metallo che impedisce la formazione di calcare sulle pareti. I vantaggi di questa soluzione sono la facilità di installazione e l'assenza della necessità di coordinare l'installazione con vari servizi. I serbatoi possono avere sia la posizione orizzontale che verticale.

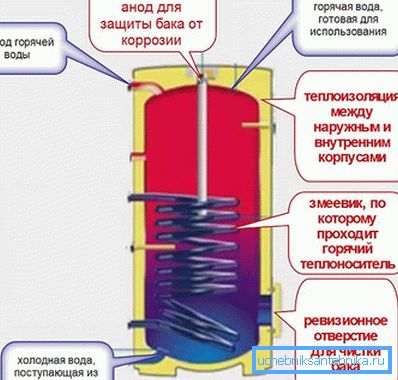

Generalmente le caldaie a riscaldamento indiretto sono integrate nel sistema di riscaldamento o funzionano in combinazione con sistemi solari (pannelli speciali, il liquido di raffreddamento nel quale viene riscaldato utilizzando l'energia solare). Strutturalmente, è esattamente lo stesso serbatoio del primo tipo, ma l'isolamento di solito ha uno spessore maggiore. Anche in loro è assente TEN. Il riscaldamento viene effettuato grazie ad una bobina, attraverso la quale lasciano il circuito di riscaldamento o da un altro sistema. Possono essere montati sia a parete che a pavimento (per serbatoi di grande capacità).

Il design ha una finestra di ispezione speciale, che consente di effettuare la manutenzione. Oltre all'ingresso e all'uscita, potrebbero essercene altri due. Il loro scopo: l'organizzazione del sistema di riciclaggio. Viene creato un circuito separato, lungo il quale l'acqua calda dal serbatoio si muove costantemente. Ciò è necessario per garantire una costante miscelazione degli strati di fluido all'interno dell'unità, oltre a compensare la distanza dai sistemi collassabili. In alcuni casi, finché l'acqua non raggiunge, la maggior parte rimane all'interno del sistema o perde la sua temperatura originale. In genere, il produttore ha previsto la possibilità di installare un riscaldatore, che trasforma questa sottospecie in quella che verrà descritta di seguito. Il vantaggio di questa soluzione è il massimo utilizzo dell'efficienza dell'impianto di riscaldamento.

Tra gli aspetti negativi, possiamo notare la complessità dell'installazione e l'impossibilità di utilizzarlo nel periodo estivo senza un riscaldatore aggiuntivo.

I sistemi combinati hanno combinato tutte le migliori delle due opzioni di cui sopra. C'è anche una bobina per riscaldamento indiretto e elementi riscaldanti. Quest'ultimo può essere attivato quando la potenza del circuito di riscaldamento non è sufficiente, o in estate, quando non c'è alcun riscaldamento. Gli svantaggi di tali sistemi sono l'installazione piuttosto complicata e alcune capricciosità nella manutenzione. Inoltre, dovrà trovare un posto adatto, perché le dimensioni sono grandi

Suggerimento: In alcuni tipi di riscaldatori indiretti ci sono diverse bobine. Consentono inoltre di collegare diversi sistemi per rilasciare calore, oppure uno di essi è progettato per utilizzare acqua calda corrente.

Cosa scegliere

Se hai difficoltà a fare una scelta, devi analizzare i seguenti punti:

• Dove è pianificata l'installazione del riscaldatore? Se il riscaldatore viene acquistato per una casa privata in cui esiste un sistema di riscaldamento autonomo, allora ha senso pensare di acquistare una caldaia a riscaldamento indiretto. È più facile per lui trovare un sito di installazione separato. Il volume sarà limitato solo dallo spazio allocato. Allo stesso tempo, un apparecchio sarà sufficiente per fornire tutti i punti d'acqua. Per i piccoli appartamenti, dove lo spazio è limitato e c'è solo una cabina doccia senza bagno, ha senso pensare a un riscaldatore di flusso. Non occupa molto spazio e fornisce un riscaldamento rapido. In altri casi, caldaia di accumulo elettrico adatta.
• Quante persone vivono nella stessa casa? Da questo dipenderà dalla potenza e dal volume del dispositivo. Non pensare che maggiore è la capacità, migliore è per l'utente finale. In realtà, questo approccio può portare a sprechi irrazionali sull'energia elettrica. Dopo tutto, infatti, solo 50 litri possono essere utilizzati e 200 sono riscaldati, per un abitante sarà sufficiente un serbatoio di 30 litri. Questo volume è sufficiente per fare comodamente la doccia, lavare i piatti e lavare la mattina. Per una famiglia di 2 o 3 persone è necessario un dispositivo per 50-80 litri. In questo caso, tutti saranno in grado di fare una doccia con un piccolo intervallo. C'è abbastanza acqua riscaldata per i bisogni della cucina, ecc. Se ci sono 4 o più persone, quindi è necessario guardare verso un serbatoio con una capacità di 100 o più litri.
• Per quali scopi verrà utilizzato principalmente il dispositivo? In alcuni casi, ha senso delimitare le aree di consumo di acqua calda. Ad esempio, più spesso l'acqua calda viene utilizzata per lavare i piatti e lavare. A tal fine, è possibile mettere una caldaia separata di piccola capacità - 10-20 litri e includere un riscaldatore più grande nei casi in cui è necessario fare una doccia o un bagno. Per i primi sono stati sviluppati modelli speciali con connessioni superiori, che sono montati direttamente sotto il lavandino e non occupano molto spazio.
• Esiste un sistema di riscaldamento autonomo? Se non lo è, allora è necessario guardare di lato con elementi di riscaldamento elettrici. Tranne quando esiste un eliosistema separato.
• Qual è la condizione del cablaggio elettrico? Questo è un fattore importante che può influire sulla scelta del potere TENA. Più spesso, il design fornisce riscaldatori elettrici con una capacità di 1,5 kW per grandi volumi? 2? 2,5 kW. Per i consumatori con 3 kW e oltre, è necessaria una fornitura separata. Inoltre, assicurarsi di avere cura della presenza di messa a terra.
• Le pareti resisteranno al carico pianificato? Una caldaia da 80 litri può pesare fino a 20 kg, il che significa che una volta riempita d'acqua, peserà 100 kg o più. Per materiali da costruzione sfusi, questo è un onere insopportabile. In tali casi, potrebbe essere necessario installare attraverso l'hardware o installare una piastra metallica speciale che distribuirà il carico.

Suggerimento: Inoltre, quando si sceglie, è anche necessario tenere conto della configurazione della struttura La caldaia non deve essere cilindrica, come una volta. Le soluzioni moderne hanno anche opzioni Slim, in cui il diametro è ridotto alla dimensione minima possibile. Inoltre, ci sono dispositivi rettangolari. Più specificamente, all'interno possono essere posizionati diversi serbatoi cilindrici più piccoli, ma il guscio esterno ha una forma diversa. Per tali prodotti è più facile scegliere un luogo per l'installazione, occupano anche meno spazio.

I riscaldatori elettrici possono anche essere diversi. Il più comune nell'uso del riscaldatore - riscaldatore elettrico tubolare. È a diretto contatto con l'acqua, come una caldaia. Per questa opzione, è necessaria la messa a terra per eliminare tutte le correnti vaganti. Più progressivo è l'elemento di riscaldamento a secco. In questo caso, i serbatoi speciali in cui è inserito un riscaldatore sono incorporati nella colonna d'acqua. Trasmette la temperatura non direttamente, ma attraverso il "mediatore". Questa soluzione è più ragionevole dal punto di vista dell'idoneità alla riparazione, dal momento che non è necessario rimuovere il serbatoio, svuotarlo e rimuovere il coperchio inferiore. Sarà sufficiente solo per accedere ai riscaldatori.

Preparazione per il lavoro di installazione

Prima di iniziare a lavorare, dovrai preparare uno strumento:

• pugno;
• diametro della punta richiesto
• tasselli e ganci;
• cavo adatto per sezione trasversale;
• ruota della roulette;
• trapano;
• 2 tasti regolabili;
• livello di costruzione.

I raccordi che saranno richiesti dipenderanno dai tipi specifici di tubi, questo sarà discusso più avanti. Decidi il sito di installazione. È meglio se fornirà semplicemente elettricità, ed è anche un bene se la distribuzione dell'acqua è vicina, quindi ci saranno meno perdite lungo il percorso dalla sorgente al mixer. Se il serbatoio esterno è realizzato in acciaio normale, quindi la stanza non dovrebbe avere un livello elevato di umidità costante, perché Ciò porterà alla corrosione. È desiderabile mantenere una temperatura positiva costante all'interno. Altrimenti, sarà necessario assicurarsi che lo schema preveda la protezione dal congelamento, che accenderà automaticamente l'elemento riscaldante, tenendo conto delle condizioni circostanti. È anche necessario analizzare le condizioni delle pareti, come descritto sopra, e acquistare strisce aggiuntive.

Suggerimento: Il circuito elettrico per il collegamento della caldaia deve necessariamente comprendere un dispositivo di sicurezza. Otterrà la minima dispersione di corrente e interromperà il flusso in modo tempestivo, evitando che l'utente venga sconfitto.

Momenti generali

Indipendentemente da quale pipe è necessario fare la barra laterale, ci sono alcuni punti base che devono essere osservati in ogni situazione.

• Prima di iniziare qualsiasi azione, il flusso viene bloccato per impedire allagamenti. Di solito la valvola si trova di fronte al contatore dell'acqua.
• Se il riscaldatore è montato su una parete, vengono perforati due fori utilizzando un perforatore. Per calcolare la distanza corretta tra i centri, è necessario prima misurarlo su una piastra saldata alla caldaia. Successivamente, le etichette vengono trasferite al muro e allineate su un piano con l'aiuto del livello dell'edificio. I perni vengono inseriti nei fori e i ganci sono attorcigliati o vengono inseriti immediatamente bulloni di ancoraggio con un gancio. Il serbatoio è sospeso, deve essere preso in considerazione in modo che la distanza dal muro non sia troppo grande, perché allora il carico sugli elementi di fissaggio sarà più alto. Dovrebbe essere livello per livello in un piano verticale. Questo può essere ottenuto utilizzando un supporto regolabile, che di solito è nel design, o rivestimenti.
• Innanzitutto, una connessione amovibile di tipo americano è montata sui tubi della caldaia. Questo è importante perché durante la manutenzione dell'unità, sarà molto più facile disconnetterlo dal sistema.
• Quindi, installare le valvole a sfera. Non è possibile acquistare singoli articoli, perché Esistono meccanismi di blocco con un americano.
• Una valvola di non ritorno è installata sull'alimentazione dell'acqua fredda, impedendo il deflusso quando il liquido scompare nell'intero sistema, una valvola di sabbiatura garantisce che l'eccesso venga scaricato durante il riscaldamento e l'espansione.
• C'è un'altra opzione di connessione. Alla fornitura di tubi di acqua fredda viene ferita la prima volta. Il rubinetto per lo scarico dell'acqua è collegato a uno dei suoi rami. Per il secondo - una valvola di scoppio e un altro rubinetto che si sovrapporranno al flusso totale.
• Collegare un tubo per scaricare l'acqua in eccesso.
• Tutte le connessioni filettate sono sigillate con nastro di traino o Teflon.

Suggerimento: Se è noto che nel sistema sono presenti picchi di pressione superiori a quanto può sopportare la caldaia, oltre alla valvola di ritegno è necessario installare anche un riduttore di protezione. Il suo compito sarà la normalizzazione della pressione a valori accettabili.

Connessione a tubi metallici

Nell'appartamento della vecchia casa viene solitamente utilizzato il cablaggio da tubi metallici. Connettersi a loro è in un certo senso fastidioso, ma non particolarmente difficile. Se non è possibile connettersi alla presa, quindi l'elemento principale che sarà necessario è una sella. Questo è un morsetto metallico con guarnizioni in gomma, che fornirà un collegamento con il sistema di alimentazione e di scarico. È necessario selezionarlo per pipe specifiche e la connessione filettata dovrebbe essere attiva? ".

• Determinato il posto migliore per l'implementazione dei tie-in.
• Pulisce la vernice fino alla larghezza del raccordo.
• La parte superiore della sella è applicata al tubo e il foro è segnato.
• Successivamente, è necessario praticare un foro sull'etichetta contrassegnata.
• Le stesse azioni vengono eseguite per il tubo attraverso il quale l'acqua calda sarà scaricata.
• Nel posto preparato infermieri montati. È importante installare attentamente le guarnizioni in gomma per evitare perdite in futuro. La parte inferiore è sostituita e fissata saldamente con bulloni.
• Il passo finale è quello di collegare il tie-in e la caldaia con il set assemblato di apparecchiature aggiuntive. Per questo è meglio usare un tubo flessibile in acciaio inossidabile.

Suggerimento: Un'altra opzione non sarebbe usare un tie-in, ma usando un tee. Per questo, con l'aiuto della smerigliatrice, viene tagliata una piccola sezione del tubo. Un filo viene tagliato da due lati con l'aiuto di un metro, un tee è montato e un collegamento è fatto con un tubo flessibile.

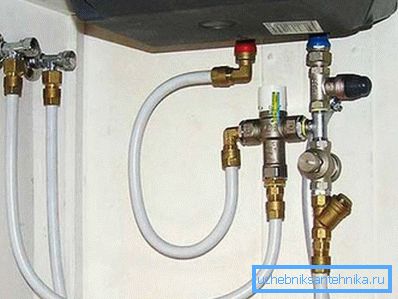

Connessione a un tubo di metallo

Per realizzare questi lavori, avrai bisogno di due tee per un tubo di plastica e metallo. Se pensate di connetterli con una caldaia usando un tubo flessibile, allora devono essere presi con una transizione alla filettatura? ", Se la fornitura è pianificata con l'aiuto della stessa pipa, allora dovrebbe essere uscita 16 mm. Inoltre, sarà necessario acquistare una transizione da un tubo di metallo-plastica sulla connessione filettata.

• Seleziona un luogo per l'implementazione dei collegamenti.
• È contrassegnato in base alla dimensione del tee meno la parte del tubo che va nelle connessioni.
• Con l'aiuto di speciali forbici tagliare una piccola area.
• Svitare i dadi dal raccordo a T e unitamente agli anelli di bloccaggio posizionati su due ugelli. Questo è importante da fare ora, perché allora sarà impossibile.
• Tubi su entrambi i lati sono svasati con un dispositivo speciale. Puoi anche usare un normale cacciavite per questo.
• Tee inserito I tubi affondano fino all'arresto. Due anelli sono spostati, quindi tutto è bloccato con i dadi con una chiave inglese.
• Se il tee era con una connessione filettata, la connessione viene effettuata utilizzando flessibili, come nella prima versione.
• Se la fornitura è pianificata con un tubo, vengono tagliati due segmenti, la cui dimensione sarà uguale alla distanza dal tee all'adattatore.
• Gli adattatori sono montati su valvole a sfera.
• Le sezioni dei tubi sono montate su tee e adattatori.

Suggerimento: I raccordi vengono anche utilizzati per tubi di metallo-plastica, che devono essere pressurizzati. In questo caso, la sequenza di azioni sarà la stessa, ma avrai anche bisogno di uno strumento per la piegatura.

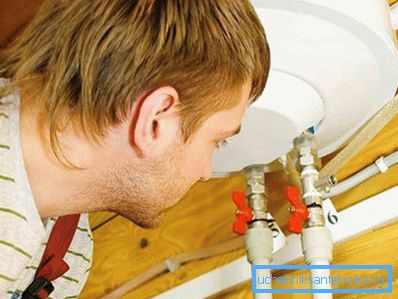

Collegamento a tubi di polipropilene

Inoltre, avrete bisogno di un saldatore per tubi di plastica, forbici speciali, due tee, due adattatori per una connessione filettata (MRN o MRV), tutto dipenderà dalla filettatura con cui sono installati i rubinetti e le valvole di sicurezza, e gli angoli - il loro numero dipenderà dalla complessità della configurazione approvvigionamento idrico.

• Seleziona un luogo per connetterti.
• Il tubo viene tagliato alla larghezza del tee meno 2 cm. Circa 1 cm sarà affondato nel tee su ciascun lato.
• Con l'aiuto di un saldatore, il tubo e il raccordo vengono riscaldati, dopodiché sono interconnessi. Dopo l'articolazione, non possono essere attorcigliati, perché causano scarsa aderenza.
• Inoltre, con l'aiuto di sezioni e angoli del tubo, il rivestimento viene posato sui tubi della caldaia.
• Alla fine l'accoppiamento saldato con una filettatura metallica.
• Tutto è saldamente collegato e serrato.

Suggerimento: È bene che davanti alla caldaia siano installati diversi matracci con filtri fini e un filtro di sale: ammorbidisce l'acqua e riduce la quantità di depositi che possono accumularsi sulle pareti e sull'elemento riscaldante.

Scaldabagno indiretto

Il sistema di fornitura dei tubi sarà lo stesso della versione elettrica. Ma ci sono alcune sfumature su come organizzare correttamente il contorno del sistema di riscaldamento.

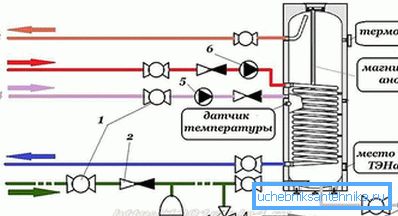

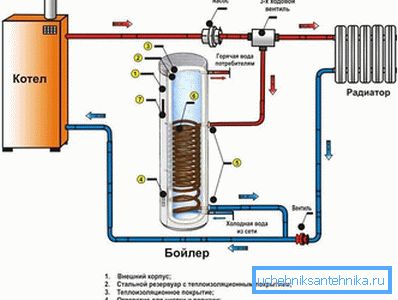

Il primo schema prevede il collegamento con la presenza di un meccanismo di blocco per 3 turni. La linea di fondo è che la temperatura sul termostato è inferiore rispetto al termostato della caldaia. L'acqua proveniente dal riscaldatore va al sistema di riscaldamento. Non appena l'acqua nella caldaia si riscalda fino a una temperatura predeterminata, la valvola interrompe il flusso verso il riscaldamento e rilascia acqua nel serbatoio. Pertanto, la priorità è data all'unità DHW.

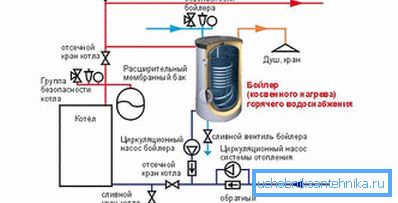

Il secondo include la presenza di due pompe a circolazione forzata. Uno, come al solito, si trova sulla tubazione di ritorno dell'impianto di riscaldamento, il secondo è anch'esso sul tubo di ritorno, ma già quello che proviene dalla serpentina della caldaia. Il loro lavoro è controllato da un termostato. Non appena la temperatura scende, la pompa di accumulo si avvia e quella che circola nell'intero circuito di riscaldamento si spegne, e viceversa.

Il terzo metodo sarà utile se la casa utilizza un sistema di cablaggio radiale. Ha un collettore da cui l'acqua calda della caldaia può scorrere sia al pavimento caldo che ai radiatori. In tale sistema sarà richiesto di installare le frecce idrauliche. Compenserà la differenza di pressione che esiste a causa del funzionamento di più pompe per i singoli circuiti.
