Come fare il cablaggio del tubo

Effettuare le riparazioni in appartamento o attrezzarne una nuova, è importante considerare tutti i dettagli. Ad esempio, nel bagno e toilette dovrebbero essere tenute le comunicazioni - sistemi di approvvigionamento idrico e fognario. E come realizzare il layout dei tubi, quali sono le tecnologie e le sfumature? Questo sarà discusso nell'articolo.

Quali comunicazioni sono necessarie

Prima di procedere alla creazione di impianti idraulici e fognari, è necessario determinare esattamente quali tubi e dove portare. Nel bagno o nel bagno può essere installata una varietà di apparecchi idraulici, e ognuno di loro ha bisogno delle proprie comunicazioni.

I dispositivi più comuni che sono in ogni casa possono essere considerati i seguenti:

• Bagno o doccia. Questi nodi devono collegare acqua calda e fredda, nonché sistemi di fognatura.
• Lavello con rubinetto - collega la fornitura di acqua calda e fredda, liquami.
• Il bagno - acqua fredda, fogna.
• Lavatrice - acqua fredda (alcuni modelli richiedono collegamento e fornitura di acqua calda) e liquami.

Possono essere installati anche altri dispositivi (ad esempio, un bidet). Quali comunicazioni sono necessarie per il loro lavoro, dovresti imparare dalle istruzioni allegate a loro.

Sapendo quanta tubatura è installata nella stanza e dove sarà posizionata, è possibile calcolare il numero richiesto di tubi. Inoltre, avrai bisogno di valvole. Di norma, tali valvole vengono installate una ad una per acqua fredda e calda (comune), una fornitura alla lavatrice e uno scarico della tazza. Fai scorta anche di raccordi e altri dispositivi, la cui scelta dipenderà dal sistema di tubazioni scelto.

Quali sistemi di cablaggio possono essere utilizzati

Per calcolare con precisione il numero richiesto di tubi, raccordi e altri dispositivi durante la creazione di una tubazione in un bagno o in un bagno, è necessario determinare il metodo di layout. Gli esperti identificano tre tipi principali:

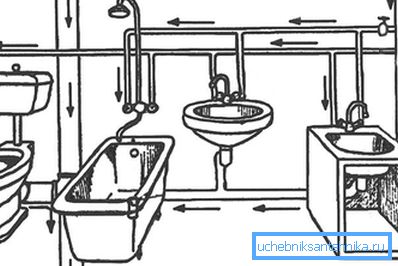

1. Serial. Questo metodo può essere considerato il più semplice in esecuzione, è sufficiente collegare in modo coerente ogni unità idraulica (il dispositivo per il dispositivo). Con questo metodo, non sono necessarie attrezzature aggiuntive, è sufficiente utilizzare i raccordi più comuni. L'unico svantaggio del cablaggio costante, che molti non tengono conto, può essere considerato una testa ridotta con l'uso simultaneo di diversi impianti idraulici.
2. Layout usando i collezionisti. Questo metodo elimina la riduzione della pressione dell'acqua durante l'utilizzo di diversi dispositivi. La connessione viene effettuata utilizzando sezioni separate della pipeline. Questo rende più facile la riparazione. Se una tazza o un lavandino si rompono, non è necessario spegnere l'intero sistema (ogni valvola ha le proprie valvole di arresto);
3. Uso di prese attraverso il passaggio. Questo metodo è abbastanza difficile da eseguire in modo indipendente, quindi è usato solo da idraulici professionisti. Questo metodo non è praticamente usato nella vita di tutti i giorni.

Se parliamo di distribuzione di condotte fognarie, le cose sono molto più semplici. Di norma, una tubazione viene posata dal montante al più lontano dispositivo sanitario. Tutti gli altri dispositivi sono collegati ad esso utilizzando accessori speciali.

Fase preparatoria

Dopo aver selezionato il layout del layout merita un po 'più di lavoro preparatorio. Prima di tutto, viene preparato un piano per la posizione di tutte le comunicazioni. In questo caso, dovrebbero essere prese in considerazione alcune raccomandazioni degli specialisti, in particolare:

• Quando fai un disegno, cerca di non attraversare i tubi.
• Scegliendo la posizione delle fognature e delle condutture dell'acqua, è consigliabile installarle il più vicino possibile l'una all'altra. In questo caso, avrai l'opportunità di nascondere ulteriormente tutte le comunicazioni utilizzando scatole o pannelli decorativi.
• È necessario pianificare in modo che dopo aver installato tutti i gruppi idraulici, si abbia la possibilità di raggiungere facilmente tutti i tubi flessibili per sostituirli.
• Non complicare l'intero sistema. Quindi, sarà più facile per te controllare il lavoro di comunicazione e effettuare ulteriori ricostruzioni o riparazioni.

Inoltre, nella fase preliminare, è necessario selezionare il materiale utilizzato.

Alcune regole per l'installazione dei tubi

Affinché l'installazione proceda senza difficoltà e le comunicazioni ricevute per svolgere correttamente le loro funzioni, è necessario seguire alcune raccomandazioni degli specialisti durante l'installazione dei tubi:

• Riduci al minimo il numero di pieghe e giunture. Innanzitutto, sarà più facile eseguire i lavori di installazione. In secondo luogo, una diminuzione del numero di articolazioni porta ad una diminuzione della probabilità di perdita.
• Seleziona correttamente la sezione trasversale dei tubi. Vale la pena ricordare che ogni curva può aumentare significativamente la pressione. Ciò significa che è necessario aumentare il diametro del tubo utilizzato.
• Ogni uscita dal montante dovrebbe essere dotata di valvole di arresto. Ciò faciliterà la possibilità di ulteriore riparazione o sostituzione dell'unità idraulica.

Inoltre, se si decide di eseguire l'installazione di pipe nascoste, eseguire l'operazione in modo da avere l'opportunità di accedere alle comunicazioni. In generale, i tubi possono essere nascosti in modi diversi. I più comuni sono:

• Usa scatole di plastica. Tali modelli sono dotati di supporti speciali che facilitano la loro installazione.
• Pareti false montate o pannelli in cartongesso.

Non è consigliabile posizionare le comunicazioni in modo che in seguito finiscano in uno strato di massetto di cemento. Tale layout nascosto può giocare un brutto scherzo con te. Se si verifica una perdita, avrai il tempo di inondare i vicini dal basso finché non lo trovi. Sì, e le riparazioni saranno laboriose e molto "sporche".

Fasi di lavoro

Dopo il lavoro preparatorio, è possibile procedere all'installazione. Hai già scelto la posizione dei tubi, ma in ogni caso, dovresti utilizzare alcune raccomandazioni di esperti. Iniziamo con il sistema di approvvigionamento idrico:

• dovrebbe iniziare dal montante: la valvola di controllo è installata per prima;
• successivamente, dovresti montare un filtro grossolano;
• poi vengono montati il ​​contatore e (se desiderato) il filtro fine;
• successivamente, è possibile procedere all'installazione di collettori o condurre una connessione seriale di impianti idraulici.

I tubi vengono eseguiti a livello del pavimento in modo che possano essere nascosti dalla scatola. Durante il montaggio è necessario fissare la tubazione alla parete con morsetti.

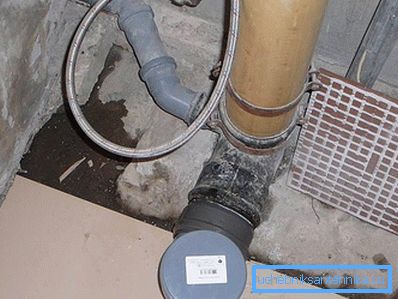

Se parliamo del sistema fognario, quindi, innanzitutto, viene effettuato un innesto nella colonna del tubo principale. È posato sull'unità sanitaria più lontana. Ma mettere la pipa interamente non ne vale la pena. Se nel bagno o nel bagno sono installati diversi apparecchi che devono essere collegati al sistema fognario, i collegamenti verranno eseguiti sulla linea principale. Tali composti sono realizzati usando tees e gomiti.

Quando si installano i tubi di scarico è importante mantenere un pregiudizio verso il riser. Il livello della pendenza orizzontale non deve essere inferiore a 1 cm per metro di tubo. Per collegare gli impianti idraulici alla tubazione, è possibile utilizzare tubi flessibili (ad esempio, un corrugato quando si installa un water). Tali costruzioni faciliteranno il lavoro di installazione. I tubi di fognatura, così come i tubi idraulici, sono fissati sulla parete con un dispositivo di fissaggio, che viene selezionato individualmente in ogni caso.
