Come piegare un tubo profilato

Lo sviluppo delle tecnologie di produzione ha permesso l'emergere di molti materiali facili da usare che facilitano l'implementazione di molti tipi di lavoro. I tubi profilati sono un buon esempio di questo materiale. Possono essere usati per creare una varietà di strutture di frame. I tubi sono disponibili e convenienti nel lavoro. Tuttavia, a volte è necessario piegarsi e potrebbero esserci dei problemi. A questo proposito, consideriamo come piegare il tubo del profilo.

Innanzitutto, è necessario fornire una descrizione generale del problema e delineare un vettore approssimativo di ricerche per la sua soluzione. Quindi, le principali difficoltà nella piegatura dei tubi di metallo consistono nel fatto che durante l'esecuzione di un compito con metodi regolari vi è uno schiacciamento del bordo e il tubo perde le sue caratteristiche di resistenza. Tuttavia, la via d'uscita non è nemmeno uno.

Piegatrici per tubi

Come esempio del metodo più comune di piegatura di un tubo di profilo è l'uso di dispositivi speciali chiamati curvatubi. Questi dispositivi possono avere una struttura diversa e essere messi in movimento dagli sforzi fisici di una persona o possono essere elettrici. Il principio di funzionamento è simile. Il tubo è inserito all'interno del dispositivo ed è piegato sotto l'influenza degli elementi.

Ad esempio, esiste un modello il cui principio di funzionamento è basato sulla rotazione di diversi rulli. Due di questi sono fissati orizzontalmente e il terzo si sposta verticalmente. Il tubo è posto su rulli orizzontali e premuto contro il terzo dall'alto. Quindi i rulli ruotano (tramite la maniglia o il motore elettrico) e il tubo, passando l'intera lunghezza tra loro, acquisisce una leggera piegatura. Successivamente, il rullo superiore viene premuto ancora e la procedura viene ripetuta. Pertanto, il tubo è piegato al raggio richiesto. Devo dire che questo metodo è il più semplice e sicuro, e la curvatubi può essere fatta a mano.

Metodi popolari

Successivamente, dovresti considerare diversi modi di piegare la pipe del profilo con metodi folk.

bulgaro

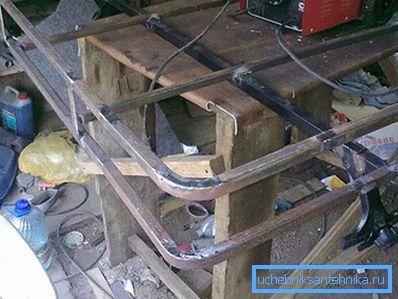

Il primo di questi può essere considerato una variante utilizzando una smerigliatrice angolare, e in "grinder" colloquiale con un disco da taglio installato per metallo. L'essenza del metodo sta nel fatto che per tutta la lunghezza del tubo viene eseguita una serie di tagli, circa un terzo dello spessore della sezione del tubo. Inoltre, usando un oggetto stazionario come enfasi, il tubo viene piegato al diametro desiderato. Gli spazi formati sul lato esterno della curva vengono saldati mediante saldatura elettrica e le cuciture vengono pulite. Il metodo è più laborioso di quello descritto sopra e difficilmente può essere utilizzato nella produzione di parti decorative, ma è realistico piegare il tubo in questo modo e, se necessario, può essere utilizzato.

primavera

Un altro metodo popolare per la curvatura dei tubi senza una piegatrice per tubi è l'uso di una molla. Può essere fatto di filo di acciaio usando un tubo profilato, la cui sezione trasversale esterna è alquanto inferiore alla sezione trasversale interna del piegato. Il filo è piegato nella molla e inserito nel tubo. Successivamente, il tubo viene riscaldato con una fiamma ossidrica prima di acquisire una scala caratteristica ed è piegato sopra la battuta, ad esempio un vecchio disco per ruota di un'automobile. Se necessario, il riscaldamento può essere eseguito più volte. La molla all'interno creerà una certa resistenza, e i bordi non saranno orli. Affinché la molla possa essere estratta, un segmento dello stesso filo può essere fissato a uno dei suoi bordi. Non è desiderabile prendere la corda, perché sotto l'influenza del calore può bruciare e la molla non può essere estratta. La situazione non è critica, ma se hai bisogno di piegare più di una tubazione, non vorrai fare una seconda primavera. Il metodo richiede anche uno sforzo, ma è valido e può essere utilizzato.

Riscaldare

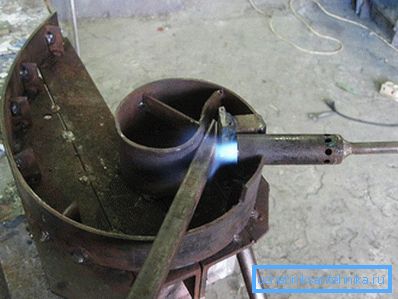

Inoltre, il tubo può essere piegato su un modulo pre-preparato. Per facilitare il processo di piegatura riscaldando il tubo con un cutter o una torcia.

ghiaccio

Un'altra opzione per piegare il tubo del profilo a casa è usare il ghiaccio. Il metodo consiste nel seguente: un'estremità del tubo è ostruita da un tappo fatto, ad esempio, di legno, dopo di che l'acqua viene versata all'interno. La seconda estremità del tubo è chiusa in modo simile, e il tubo è lasciato per qualche tempo al freddo. Come punto di riferimento, puoi lasciare un contenitore con l'acqua accanto ad esso. L'acqua durante il congelamento tende ad espandersi, e quindi la pressione interna sulle pareti consentirà di evitare le rughe del bordo. Il metodo, francamente, è molto esotico, e difficilmente può essere usato nel caso in cui hai bisogno di una curva bella e uniforme, ma se non c'è altra opzione, allora lo farà.

Ognuna di queste attività ha i suoi pro e contro, ma funziona e può essere utilizzata.

video

Questo video mostra come piegare i tubi profilati a 90 gradi in una macchina appositamente progettata:

Questa piegatrice per tubi può essere facilmente realizzata con le tue mani:
