Come tagliare il filo sul tubo

Quando si eseguono varie riparazioni relative al ripristino di elementi di approvvigionamento idrico, la sostituzione di dispositivi idraulici, registri di riscaldamento e altre cose, è necessario utilizzare parti di tubazioni in acciaio con sezioni filettate. In questo articolo spiegheremo come tagliare i fili sul tubo da soli. Se si conoscono le caratteristiche del taglio e dello stoccaggio dello strumento appropriato, si eseguirà questo compito in modo qualitativo e relativamente rapido.

Caratteristiche di taglio del tubo

Caratteristiche di taglio del tubo

È stato a lungo utilizzato per tagliare i filetti su elementi tubolari non metrici, ma il cosiddetto filo in pollici, che differisce dal solito altro angolo del profilo del filo (55? contro il 60? in metrica). Inoltre, la filettatura in pollici ha un valore di passo minore, che è spiegato dal piccolo spessore della parete del tubo.

Un piccolo passo significa che i fili dei fili saranno più lunghi sulla stessa lunghezza del filo. Di conseguenza, l'affidabilità della connessione aumenta.

Il filo è di destra e di sinistra. Quando guardi il filo della mano destra, quando sono visti dalla fine del prodotto, vanno a destra, e di conseguenza, a sinistra, a sinistra. Molto spesso usato filo destrorso.

Determinare quale thread su una delle sezioni filettate è molto semplice: se, quando si avvita l'elemento di attestatura, gira in senso orario, significa che il filo è giusto.

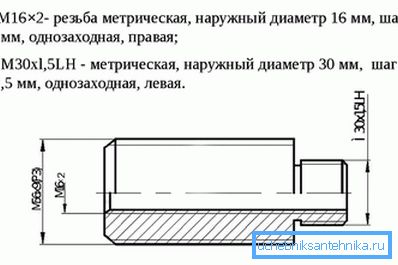

Designazione del filo metrico

Su un tubo dell'acqua, la direzione delle spire non è importante, poiché i prodotti dopo la connessione non ruotano, ma rimangono fermi. Oltre alle filettature dei tubi nelle connessioni, vengono utilizzati anche i fili di fissaggio, il cui passo è più grande. Viene eseguito su hardware e fori per loro.

Metodi di filettatura su tubi

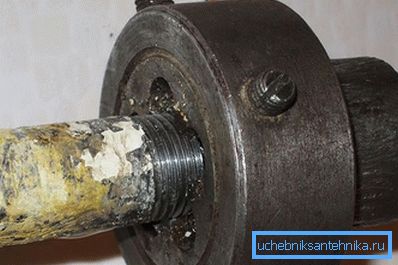

Modi di tagliare i fili sul tubo

Il filo sui tubi dell'acqua può essere tagliato con le tue mani con l'aiuto di due strumenti: muore (si chiama anche Lerka) e un dado a vite. Qual è la differenza tra loro?

Lo stampo è un utensile per il taglio del filo manuale, il lato esterno del quale ha una sede sotto il corpo nella forma di due solchi distanziati in modo opposto. E il lato interno è una piastra con un foro filettato e scanalature per la rimozione del truciolo, riproducendo il diametro e il passo della filettatura richiesta. Alla fine del profilo filettato ci sono le cosiddette aree di giunzione. Svolgono una duplice funzione: facilitano il centraggio delle sezioni di due tubi prima di collegarli e migliorare la resa dei trucioli formati durante la filettatura. Sulla superficie terminale dello stampo viene applicata la designazione del diametro del filo. Per il taglio, lo stampo viene inserito nel driver dell'alloggiamento, fornito con maniglie rimovibili per la rotazione degli stampi e fissato con viti.

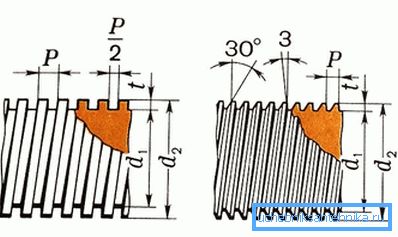

Disegno di un filo rettangolare e resistente

Come tagliare il filo correttamente? È meglio se il tubo da tagliare è fissato in modo sicuro e uniforme in una morsa di metallo. Il minimo pregiudizio porterà al fatto che il filo verrà tagliato con una pendenza. Ciò comporterà l'indebolimento della parete del tubo e l'inclinazione dell'intera sezione collegata dell'impianto idraulico o idraulico.

Per garantire una direzione affidabile dovrebbe essere una piccola revisione della piastra. A tal fine, una boccola di guida viene saldata ad una delle estremità dello stampo, che deve entrare nel tubo con un piccolo spazio (non più di 0,2-0,4 mm) dove viene tagliato il filo. La lunghezza del manicotto di guida deve essere di almeno due diametri del filo tagliato.

Klupp - uno strumento di taglio del filo più professionale (in vendita è di solito un insieme di diversi abbracci di diversi diametri). La principale differenza della vite è che le sue matrici sono scorrevoli e sono costituite da quattro metà, quindi possono essere regolate per tagliare fili di diverso diametro, ma in un unico passaggio. Quando si installa lo stampo nella sezione del tubo, gli stampi vengono portati in superficie e fissati nella posizione desiderata. La regolazione della posizione relativa degli stampi divisi dello stampo avviene spostando la sua rondella piana.

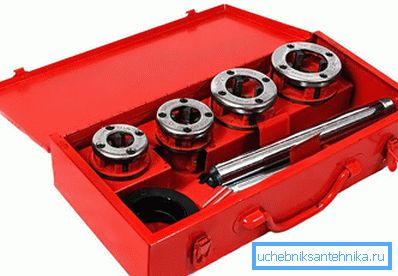

Matrici per viti filettate

Il dado della vite ha già un elemento di guida nel suo design, quindi non si verificherà alcuna inclinazione della filettatura durante il suo utilizzo.

Un tipo più pratico di gobbe è considerato un cricchetto, nella cui costruzione è previsto un meccanismo a cricchetto. La filettatura non viene effettuata ruotando, ma oscillando i movimenti delle maniglie con l'alimentazione simultanea dello stampo. Klupp è insostituibile se vuoi tagliare il filo sul tubo, senza rimuoverlo dalla sezione della tubazione.

Tecnologia di taglio

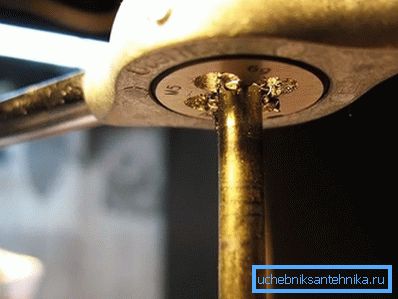

Tecnologia di filettatura dei tubi

La sequenza di threading sul pipe consiste dei seguenti passaggi:

  1. Puliscono la sezione richiesta del tubo da ruggine, macchie di vernice e altre irregolarità del diametro esterno del tubo.
  2. Lubrificare liberamente la sezione desiderata del tubo con olio per macchine o solfofresolo, in modo che il carico sull'impugnatura durante il taglio sia molto inferiore. Lo stesso può essere fatto per gli stampi / matrici.
  3. Bloccare saldamente il tubo in una morsa. In questo caso, l'estremità del tubo che sporge per il taglio non deve essere più di 5-8 del suo diametro, altrimenti la precisione del taglio non è garantita. Le matrici con una boccola di guida o un tappo a vite non richiedono tali restrizioni.
  4. Il tubo è preparato per il taglio, per il quale un cono di piombo con un'altezza di almeno la metà dell'altezza dello stampo è ottenuto da un file. In questa area viene formata una sezione in esecuzione del filo, se è fondamentale, quindi può essere rimossa con un seghetto.
  5. Metti un dado o un dado e, girando vigorosamente la manopola, ottieni la sezione filettata necessaria. Va ricordato che la lunghezza del filo tagliato dovrebbe essere un paio di giri richiesti. Per fedeltà, è possibile guidare la piastra sulla sezione di taglio più volte.

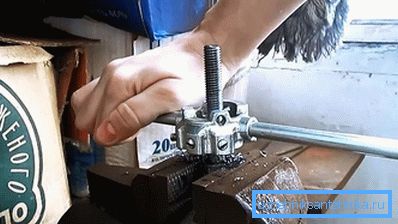

Taglio del filo

Quindi, se segui le istruzioni e le raccomandazioni suggerite nell'articolo, puoi tagliare in modo rapido e preciso i fili sul tubo. Avete domande sull'argomento? Quindi fai domande scrivendo un commento sull'articolo.
