Installazione di misuratori di acque reflue

La fornitura di edifici residenziali con comunicazioni di ingegneria è un aspetto importante per aumentare il comfort della vita. Vivere in una casa individuale si distingue per un elevato consumo di acqua per esigenze economiche senza successivo utilizzo: irrigazione del giardino, del giardino, del consumo di acqua da parte di persone e animali, ecc. Per non pagare i servizi di acque reflue per l'acqua consumata, è richiesta l'installazione di contatori fognari. Il misuratore mostrerà che in realtà, molto meno acqua entra nel sistema fognario di quanto non entri in casa.

Il misuratore di portata delle acque reflue è un dispositivo ad alta tecnologia che ha componenti elettronici nella sua progettazione e garantisce precisione e affidabilità delle misurazioni. Il design della base dello strumento e dei gruppi di strumenti consente di lavorare in ambienti chimicamente aggressivi, senza perdita di affidabilità e precisione delle misurazioni.

Come funzionano?

I metri di fogna sono suddivisi nei seguenti tipi, a seconda del principio di funzionamento alla base del loro lavoro:

• ultrasuoni;
• elettromagnetico;
• leva pendolo.

Secondo il metodo di misurazione, i dispositivi di misurazione delle acque reflue sono divisi in due tipi:

• Contabilità per il livello di flusso nel tubo. La quantità di acque reflue viene determinata in base alla dimensione del canale.
• Contabilità della portata insieme al livello di flusso dell'effluente nel tubo. La quantità di effluente è determinata in base al principio della "velocità dell'area".

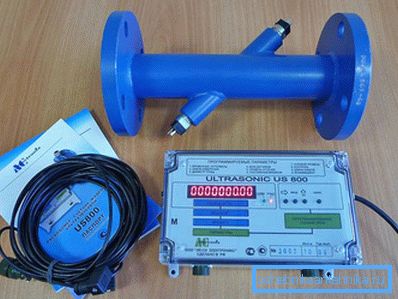

Contatori di ultrasuoni

Dispositivi ad alta precisione progettati per misurare la quantità di liquami liquidi. Le misurazioni vengono effettuate utilizzando sensori che utilizzano il metodo a velocità quadrata, che possono essere facilmente installati nel collettore. Utilizzato in canali aperti, sistemi autosufficienti, condotte non di pressione, in campo industriale per la contabilità commerciale. Durante il montaggio di dispositivi con sensori idrostatici, oltre al monitoraggio dei volumi di scarico, viene monitorato il riempimento della rete fognaria.

L'installazione viene eseguita nella pipeline o nei canali senza eseguire ulteriori lavori di costruzione.

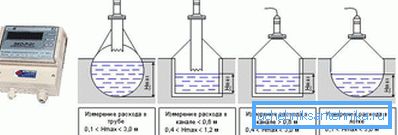

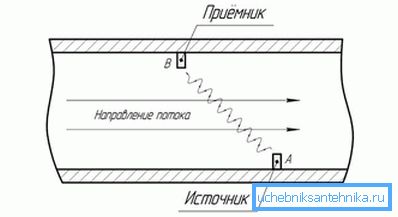

Il funzionamento dei sensori a ultrasuoni si basa sulla misurazione della differenza nel tempo del passaggio delle oscillazioni ultrasoniche nella direzione del flusso del fluido e contro di esso. I sensori (trasduttori piezoelettrici) sono montati sulla sezione di misurazione, che inizia l'eccitazione di questi impulsi.

Il sensore a ultrasuoni è installato ad un angolo rispetto alla sezione di flusso. La velocità può essere misurata da uno o due raggi di vibrazioni ultrasoniche. I sensori funzionano alternativamente, prima come emettitore, poi come ricevitore. Il movimento fluido provoca un cambiamento nel tempo di piena propagazione dei segnali lungo il flusso e contro di esso. In base ai segnali ricevuti, viene determinata la velocità e il volume dell'effluente nella conduttura.

I vantaggi dei dispositivi di questo tipo risiedono nella loro versatilità, nella possibilità di installazione in tubazioni di qualsiasi geometria con un diametro fino a 9 m. Le misure avvengono in qualsiasi direzione del flusso. Non è richiesta la costruzione di ulteriori pozzi o camere di misurazione per l'installazione del dispositivo.

Gli svantaggi dei dispositivi includono la necessità di una pulizia costante dei sensori. L'eterogeneità dell'effluente, la presenza di bolle, le sospensioni riducono l'affidabilità degli indicatori. L'errore di misurazione raggiunge il 5%.

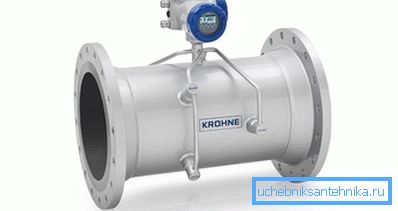

Principio elettromagnetico

Questi sono strumenti semplici ma affidabili per misurare il volume delle acque reflue, anche non trattate. Applicare su sistemi di fognatura a gravità ea pressione, a condizione che la pressione nella fognatura a pressione non superi i 40 bar.

Il principio di funzionamento dei misuratori di portata si basa sulla misurazione della forza elettromotrice (EMF), che si verifica nelle acque di scarico quando passa attraverso un campo magnetico artificiale. La portata è direttamente proporzionale alla emf risultante, che viene convertita in un segnale inviato al controller del dispositivo di visualizzazione. La misurazione dei volumi di rifiuti è possibile solo se conducono una corrente elettrica, poiché l'azione dei dispositivi è basata sulla legge di Faraday (induzione magnetica). Il fluido che passa attraverso il campo magnetico agisce come un nucleo mobile. Inizia una corrente elettrica, a seconda della velocità di movimento dell'effluente.

Il vantaggio dei dispositivi elettromagnetici risiede nella loro versatilità, consentono di misurare qualsiasi tipo di rifiuto liquido che conduce corrente elettrica, compresi gli scarichi non trattati. I dispositivi mostrano costantemente dati di alta precisione, soggetti alla disponibilità di un sistema di elettrodi autopulente.

Suggerimento: Gli svantaggi includono il funzionamento instabile in presenza di forti interferenze elettromagnetiche. Il costo dei misuratori di portata dipende dal diametro del tubo o del canale, dal momento che le prestazioni del convertitore primario devono essere sempre al massimo.

Lever-Pendulum Measuring Stock

Portata dei dispositivi - canali di fogna aperti e chiusi a flusso libero. Il principio di funzionamento è misurare il livello e la portata media. Le misurazioni vengono eseguite continuamente. Dimensioni del canale, le informazioni sul valore corrente del livello di flusso consentono di calcolare il valore corrente dell'area trasversale trasversale dell'effluente. Il volume di acque reflue è definito come il prodotto del flusso di acque reflue per unità di tempo di misurazione. La prestazione del dispositivo è definita come il prodotto della sezione trasversale del flusso alla sua velocità.

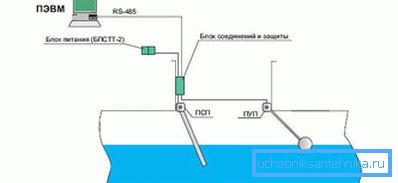

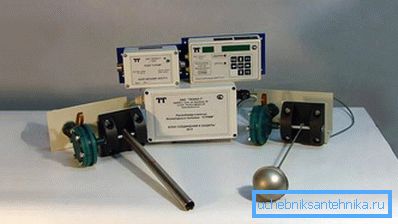

Il dispositivo è un dispositivo con una leva fissata sull'asse, su cui è fissato rigidamente un galleggiante sferico. All'altra estremità della leva è installato il sensore dell'angolo di deflessione della leva rispetto alla verticale rispetto alla linea orizzontale. In assenza di scorte, la leva è in posizione verticale. In presenza di aumenti o cadute del galleggiante, cambiare l'angolo di inclinazione in base al livello di effluente nel tubo. Attraverso le indicazioni dell'angolo di inclinazione è determinato dal livello di depurazione.

Per misurare la velocità utilizzata da un altro nodo, che è una lama rotante di acciaio inossidabile. La lama è fissata sull'asse. Un'estremità della lama sprofonda liberamente in rifiuti liquidi. Sull'asse del sensore è fissato, che mostra la portata all'angolo di deflessione della lama, a seconda della forza del flusso.

Questi dispositivi forniscono un'elevata precisione dei parametri misurati per la contabilizzazione dell'effluente indipendentemente dalla presenza di contaminanti nel tubo e da altri fattori.

Prima di scegliere un misuratore di portata del modello, è necessario sapere quali sono i requisiti imposti al sistema fognario e quale tipo di conduttura dell'acqua viene utilizzata.

Le reti di fognatura possono essere divise in aperte e chiuse. Le reti chiuse sono suddivise in pressione e non-pressione. Per canali a flusso libero e aperti. Lo scarico scorre attraverso i canali di pressione sotto l'influenza di pompe, in non-pressione e anche aperto - per gravità a causa della pendenza della tubazione.

Per la misurazione in condotte di pressione utilizzare strumenti con sensori. I misuratori di portata elettromagnetici o ultrasonici sono selezionati sulla base della contabilizzazione dei costi stimati delle acque reflue.

Stabilire la contabilità delle acque reflue in condotte a gravità è un compito più difficile. I canali aperti o chiusi sono caratterizzati dal movimento dei liquami per gravità sotto l'azione della gravità a bassa velocità.

I dispositivi che misurano solo il livello di un liquido forniscono indicazioni per l'ulteriore calcolo dei volumi di effluente tenendo conto dei dati della sezione del canale. Per i canali aperti utilizzare misuratori di portata a pendolo.

Risultati più accurati sono dati dai dispositivi del secondo tipo, che misurano secondo il principio della velocità quadrata. Il livello del fluido nei canali a flusso libero non è costante. In una casa privata, lo scarico può verificarsi periodicamente, lì lo scarico verrà scaricato la maggior parte del tempo, quindi vengono utilizzati i dati sull'area di flusso e la sua velocità per un periodo di tempo.

Misuratori di portata ad ultrasuoni ed elettromagnetici sono utilizzati per misurare la velocità in canali chiusi non a pressione. I modelli specifici sono selezionati in base al diametro della tubazione.

Stazione di misurazione delle acque reflue

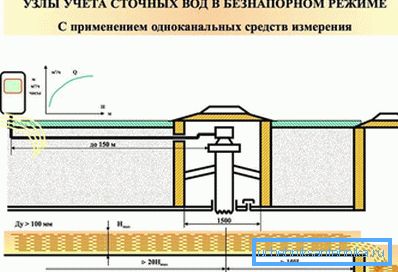

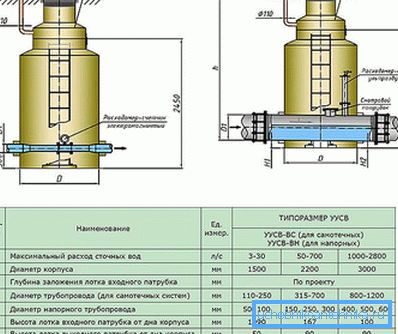

La stazione di misurazione delle acque reflue è una combinazione di misurazione del flusso delle acque reflue, di un pozzo, per il posizionamento dei dispositivi di misurazione e della loro manutenzione e della lunghezza dei tubi su cui vengono effettuate le misurazioni. Gli strumenti di misurazione sono costituiti da un trasduttore primario (sensore) e da un trasduttore secondario in cui avviene l'elaborazione, la memorizzazione e la visualizzazione delle informazioni misurate. Il pozzo è costruito appositamente in questa sezione del gasdotto. La condotta deve essere diritta nel segmento di misurazione del deflusso.

Prima di scegliere il tipo di misuratore di portata, è necessario valutare la necessità e la fattibilità dell'installazione di un dispositivo di misurazione e la scelta del luogo di montaggio del dispositivo.

Quando si costruisce un'unità di misura in un singolo edificio, il luogo deve essere scelto al punto di collegamento con il sistema di fognatura comune.

Quando si sceglie uno strumento di misura, il dispositivo deve registrare i valori del flusso di rifiuti nell'intera gamma di costi per il diametro esistente della tubazione. La precisione delle misurazioni deve essere elevata, l'errore è consentito non più del 5%. Il sistema contabile dovrebbe accumulare tutte le informazioni, fornire informazioni sul volume cumulativo totale, sui periodi di misurazione e sui tempi di fermo. L'alimentazione del misuratore di portata deve essere ininterrotta con una fonte di alimentazione di riserva.

La sezione della tubazione in cui è installato il dispositivo di misurazione deve essere semplice. Il misuratore di portata dovrebbe essere situato nella parte più bassa della rete di fognatura individuale, dove si trova il riempimento massimo della tubazione.

In ogni sito è richiesto un progetto concordato con i dipartimenti e le organizzazioni che servono la rete fognaria. Dopo aver ricevuto tutti i permessi e il progetto è un contratto per i servizi di abbonamento.
