Installazione di tubi in polipropilene

I tubi di plastica stanno gradualmente sostituendo il metallo in tutti i sistemi di ingegneria di casa: idraulici, riscaldamento e fognature. La loro popolarità è stata promossa dal funzionamento a lungo termine, dal prezzo ragionevole e dall'installazione semplice. I tubi in polipropilene sono adatti al trasporto di acqua calda e fredda. Contengono stabilizzatori che offrono una resistenza speciale alle alte pressioni e ai cambiamenti di temperatura.

Ogni persona può fare l'installazione di tubi di propilene con le proprie mani, e per realizzare una connessione di qualità non è necessario avere conoscenze professionali - è sufficiente seguire la tecnologia.

marcatura

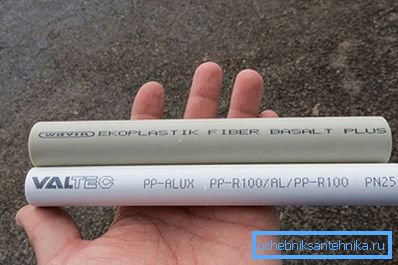

I tubi in polipropilene sono adatti a qualsiasi scopo, ma devono essere selezionati in base alle caratteristiche indicate dalla marcatura:

• PN 10, 16 - Un tubo a pareti sottili viene utilizzato per fornire acqua fredda.
• PN 20 - rinforzato con fibra di vetro e utilizzabile per acqua calda e fredda.
• PN 25 è un tubo con pareti spesse e uno strato di alluminio rinforzante, utilizzato nel sistema di riscaldamento e riscaldamento a pavimento.

Il rinforzo del tubo viene eseguito per compensare l'espansione quando viene riscaldata. Questo è un inconveniente significativo del propilene, poiché perde la sua forma a temperature superiori a +20 ° C. Posizionando una striscia di alluminio tra gli strati di plastica si evita l'allungamento del materiale. Il diametro dei tubi è offerto in un'ampia gamma di dimensioni da 16 a 125 mm.

Pro della pipeline di propilene

• il deposito di calcare non si deposita sulla superficie liscia della plastica;
• il peso ridotto facilita l'installazione;
• limiti di temperatura di funzionamento da -10 a +90 ° C;
• durata 50 anni;
• non spezzarsi quando l'acqua si congela;
• non sono conduttori di energia elettrica.

Per prolungare la vita del sistema di riscaldamento delle tubazioni in propilene è necessario monitorare la temperatura dell'acqua nell'intervallo di +70 ° C.

Metodi di distribuzione di tubi dell'acqua

Il cablaggio dei tubi dal punto di connessione alla linea principale fino ai punti terminali - rubinetti, servizi igienici, vasche da bagno, può essere aperto o nascosto nel muro. La seconda opzione non guasta l'aspetto della casa, ma è più difficile da installare e utilizzare. Richiede sezioni di tubo solide e accesso alle articolazioni. Con il metodo aperto, i tubi sono posati vicino al pavimento, e nel piano verticale - negli angoli delle stanze.

Lo schema di cablaggio è collettore: l'acqua calda e fredda viene fornita a un collettore comune, e da essa è diretta punto per punto, e coerente - questo è un modo più semplice quando le tubazioni vengono eseguite direttamente utilizzando i tee. C'è un'altra opzione con i socket loop, ma non è popolare.

Layout di riscaldamento

Facendo un piano di installazione di riscaldamento, tutti i dettagli sono presi in considerazione, la posizione dei raccordi e degli adattatori è indicata. Indica la posizione di fissaggio di tubi e radiatori. La connessione è fatta da uno o due tubi, dal basso o lateralmente. La piccola espansione lineare è anche inerente ai tubi rinforzati, che devono essere presi in considerazione nel progetto. L'ergonomia del sistema: un criterio importante, è necessario stabilire il numero minimo di giri.

Caratteristiche di installazione

La connessione dei tubi viene eseguita da raccordi, queste parti sono filettate, vengono utilizzate per creare giunti rimovibili e sono costituite da un'unica plastica, che viene utilizzata per creare un giunto saldato permanente. Gli elementi di collegamento devono essere di buona qualità, poiché la tenuta della tubazione dipende da esso. Non installare parti deformate. In curva, gli angoli sono utilizzati o i tubi sono piegati utilizzando una tecnologia speciale, che non è sempre possibile. La saldatura delle parti verticali e orizzontali dell'unità viene eseguita ad angolo retto, per garantire un'espansione termica senza impedimenti. Se la conduttura con acqua calda e fredda si trova nelle vicinanze, quella calda dovrebbe essere più alta, altrimenti la condensa apparirà su quella fredda.

Gli elementi filettati sono costosi, quindi cercano di contare il loro numero in modo accurato e non li caricano con scorte, e gli accessori e le tubazioni sono convenienti, quindi vengono acquistati più della quantità richiesta, poiché parte del materiale potrebbe deteriorarsi durante la saldatura non riuscita.

Il fissaggio dei tubi viene effettuato con un passo di 500 mm, deve essere acquistato con il resto del materiale. I lavori su tubi di saldatura vengono eseguiti a una temperatura ambiente non inferiore a +5 ° C.

Strumenti per il lavoro

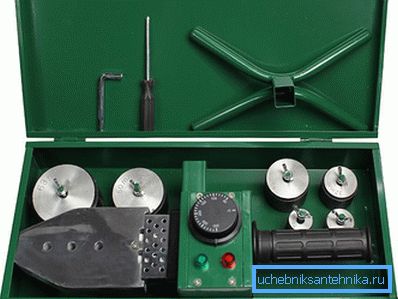

1. Saldatore elettrico domestico per tubi con un set di ugelli del diametro desiderato.
2. Forbici affilate per metallo.
3. Roulette, matita.
4. Rasoio: uno strumento per rimuovere i tubi rinforzati.

materiale

Oltre ai tubi di plastica del diametro desiderato, con una lunghezza standard di 4 m, sono necessari i raccordi:

• giunti per lunghezze rettilinee;
• tees e croci per rami;
• tappi per la sigillatura ermetica delle estremità dei tubi;
• raccordo filettato per il collegamento con strumenti e valvole;
• valvole a sfera;
• morsetti per il montaggio di tubi sulle pareti.

La tubazione viene installata dopo l'installazione di tubature e fissaggio dei radiatori. Il layout dei tubi è segnato sulle pareti, gli elementi di fissaggio sono fissati mediante marcatura.

saldatura

Per l'installazione dei tubi, scelgono un posto conveniente, è possibile saldare i singoli nodi e quindi collegarli a una pipeline comune.

1. Dopo aver installato l'ugello sul saldatore, il dispositivo viene acceso sulla rete per il riscaldamento. La temperatura normale del dispositivo è 260? C, quando raggiunge il relè viene attivato.
2. Un pezzo della lunghezza richiesta viene tagliato dal tubo, l'importante è non danneggiare il materiale con le forbici e tagliare ad angolo retto. Se rimangono delle sbavature, vengono pulite accuratamente.
3. Le estremità del taglio sgrassare.
4. Se viene utilizzato un tubo con uno strato di rinforzo, viene preventivamente pulito con un rasoio. Lo strumento rimuove lo strato sullo strato inferiore di propilene e inoltre le stesse azioni vengono eseguite come con un tubo convenzionale.
5. Ora viene misurata la profondità di saldatura, per questo il bordo del tubo viene inserito nel raccordo o nell'accoppiamento e la profondità di immersione è contrassegnata da un trattino. Il tubo viene riscaldato dall'esterno e il raccordo dall'interno. Vengono inseriti simultaneamente negli ugelli: se a causa dell'inesperienza non è possibile farlo, inserire prima il raccordo. Il tempo di ritenzione delle parti sull'ugello dipende dal loro diametro: 16 mm - 4 secondi, 20 mm - 5 secondi, 25 mm - 7 secondi, 32 mm - 8 secondi. Più grande è il tubo, più a lungo si scalda.
6. Rimuovono le parti allo stesso tempo con un movimento fluido senza girare, e immediatamente le inseriscono l'una nell'altra fino alla linea desiderata. In questa posizione, tenere premuto per 5-6 secondi per fissare la plastica.

Non spostare le parti, altrimenti la cucitura non sarà stretta.

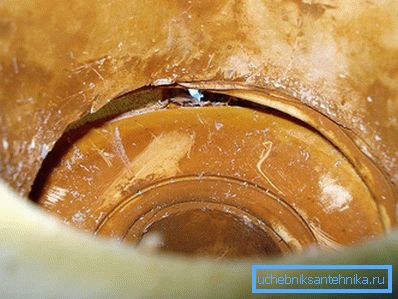

Guardando nel tubo, è possibile valutare la qualità della cucitura, se il materiale si è surriscaldato, ci sarà una goccia che si sovrappone allo spazio interno. La connessione non riuscita dovrebbe essere considerata come esperienza ed eseguirne una nuova. Tutti gli elementi vengono successivamente saldati in un unico modello.

È necessario distribuire correttamente la sequenza delle parti di connessione, in modo da non dover saldare in un luogo remoto.

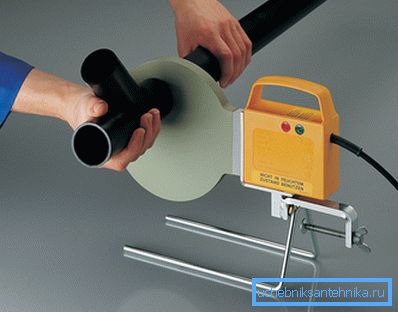

Collegando il segmento successivo con la linea principale, devi tenere il saldatore sul peso, uno dei suoi ugelli viene inserito nel tubo e il tee viene inserito nel secondo.

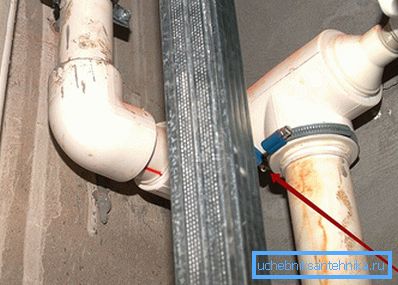

Non consentire umidità e inquinamento sui tubi, causa deformazioni delle cuciture e comparsa di perdite durante il funzionamento. Tutte le parti per l'installazione del sistema devono essere di un produttore, altrimenti si differenzieranno nella composizione chimica e non si otterrà una connessione stretta.

video

In questo video puoi vedere come vengono eseguite le saldature delle tubazioni in polipropilene e l'installazione del mixer:
