Installazione di tubi metallici

La posa dei sistemi di ingegneria in casa è spesso eseguita dai proprietari stessi. Per l'installazione, viene scelto un materiale facilmente collegabile a una pipeline comune. Tubi metallici: un'opzione comune per la creazione di un sistema idraulico in una casa o in un appartamento privati. Grazie alle caratteristiche del design, sono flessibili e resistenti, mantenendo allo stesso tempo una determinata forma. In questo articolo spiegheremo come installare tubi in metallo-plastica con le tue mani.

Caratteristiche e proprietà

I tubi in metallo-plastica si distinguono per la combinazione riuscita di due materiali in un unico design, il loro strato esterno è in polietilene protettivo resistente, la parte interna è in polietilene alimentare, che garantisce la sicurezza dell'acqua potabile e tra le guarnizioni adesive viene mantenuto uno strato di alluminio. Il componente metallico è necessario per compensare l'espansione della plastica durante il riscaldamento e per dare resistenza ai tubi. Il design ha determinato le proprietà e l'ambito di utilizzo dei prodotti. Impianto idraulico di tubi metallici - la versione più popolare del loro uso, inoltre, il materiale è adatto per il riscaldamento e il riscaldamento a pavimento, è installato in cucina e in bagno. Tra i vantaggi del prodotto:

1. Elevata resistenza alla corrosione e all'attacco chimico.
2. Semplicità di installazione e possibilità di riparazione durante il collegamento con un raccordo filettato.
3. Nessun deposito all'interno dei tubi.
4. La capacità di mantenere una determinata forma.
5. Costo accessibile
6. Lunga durata.

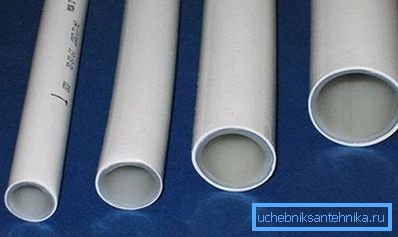

Il diametro dei prodotti è 16-53 mm, ma i tubi più richiesti sono O 16 e 20 mm, e gli stessi accessori necessitano delle dimensioni per essere più economici rispetto ad altre taglie. I tubi sono disponibili in bobine di notevole lunghezza, in modo da poter tagliare qualsiasi lunghezza. La temperatura di lavoro dei tubi va da 0 a +95? C. Quando si contrassegnano i prodotti, sono indicati il ​​produttore, la pressione nominale e la temperatura, il diametro e il tipo di materiale. Questa informazione è sufficiente per scegliere se non è sul tubo, significa che non si dovrebbe comprare un prodotto del genere.

La creazione di un diagramma di cablaggio del tubo consente di calcolare il loro filmato e il numero di raccordi. Determina il luogo in cui si fissano i tubi alle pareti o si tagliano i cancelli per il cablaggio nascosto della tubazione. È possibile marcare la pipeline direttamente sui muri: ciò faciliterà il lavoro.

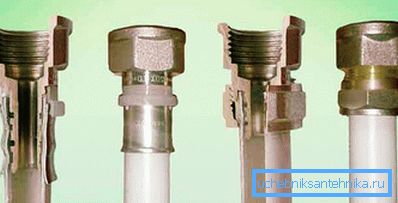

Metodi di connessione

L'installazione è possibile in due modi:

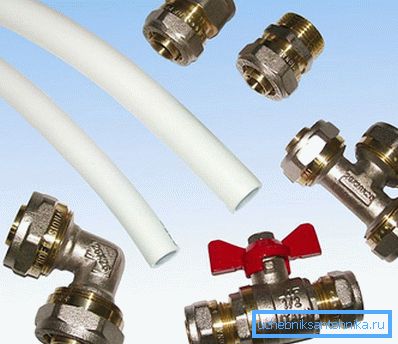

• raccordo a compressione filettato;
• montaggio a pressione (collegamento permanente).

La connessione con un raccordo filettato non richiede strumenti speciali, può essere smontata e rifatta. Tra gli svantaggi ci sono il prezzo elevato delle parti di compressione e la necessità di controllare e stringere la connessione. Un tale sistema non può essere murato nel muro e le parti del corpo soggette a corrosione e usura.

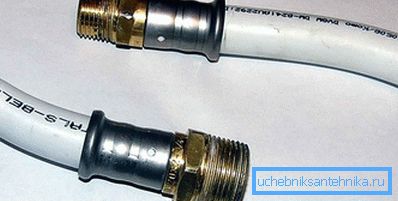

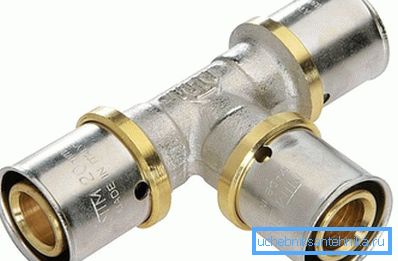

Il raccordo a pressare collega i tubi in modo affidabile e duraturo, il più delle volte utilizzato per l'installazione di cavi nascosti riscaldanti a pavimento. Il composto non ha difetti, ma richiede una stampa speciale e un po 'di esperienza con questa attrezzatura.

Il raccordo della pressa di connessione non si piega.

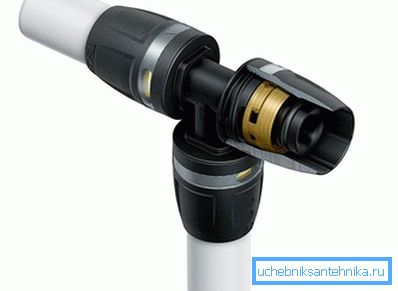

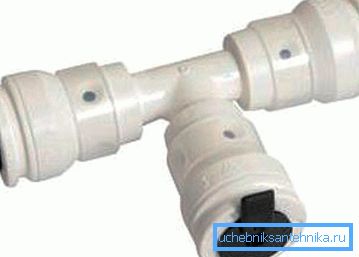

Oltre ai metodi considerati, esiste una connessione alternativa - push-fitting. Questa è una connessione autobloccante che non richiede l'uso di apparecchiature. All'interno del caso di un moderno raccordo, sono installati un giunto e un anello a molla, nonché anelli di tenuta per evitare perdite. Durante il montaggio, è necessario inserire completamente il tubo nell'attacco a pressione. Per controllare la fissazione del bordo del tubo, vi è una finestra di visualizzazione nell'accoppiamento del raccordo. Il corpo del prodotto è antiurto, è realizzato in polimero resistente.

Il composto è usato per acqua fredda e calda e serve per 50 anni. Il materiale è ecologico e sicuro per l'acqua potabile.

Strumenti per il lavoro

• Premere le pinze per il collegamento di un pezzo.
• Forbici affilate per il taglio di tubi metallici.
• Calibratore.
• Chiavi.
• Levigatura di carta e file.
• Metro a nastro e matita.
• Molla per curvare tubi.

Tecnologia di montaggio

L'installazione di tubi di plastica viene effettuata come segue:

1. La lunghezza richiesta del tubo viene misurata, tenendo conto dell'occorrenza nel raccordo e del taglio lungo la linea prevista. Il processo di taglio è difficile a causa della morbidezza del tubo e della sua tendenza a deformarsi. Se il bordo è impostato, è allineato con un calibratore. I bordi taglienti del tubo e le sbavature vengono puliti con un file circolare. Se ciò non viene fatto, danneggeranno la guarnizione in gomma del raccordo e la tenuta del giunto sarà rotta. Il taglio del tubo viene eseguito con speciali forbici, quando si utilizzano altri strumenti, il taglio non è uniforme e lo strato protettivo del tubo può essere danneggiato. In un posto del genere può perdere acqua.

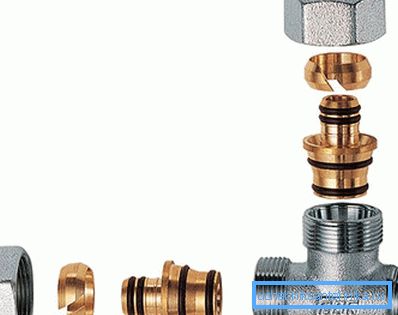

2. Gli O-ring si trovano sul raccordo e all'interno della guarnizione in gomma - prima di collegarli, assicurarsi che siano adatti. Dopo l'ispezione, un dado e un anello di compressione, che è diritto o rastremato, è posto sul bordo del tubo. L'ultima opzione è posta sul lato sottile del dado.

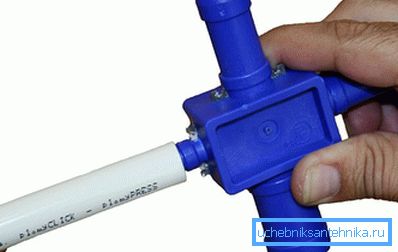

3. Un calibratore viene inserito nel bordo del tubo e ruotato in diverse direzioni. Questo è necessario per aumentare il diametro interno, questo processo è chiamato flaring. Per un collegamento stretto, la dimensione dell'ugello supera la sezione trasversale del tubo.

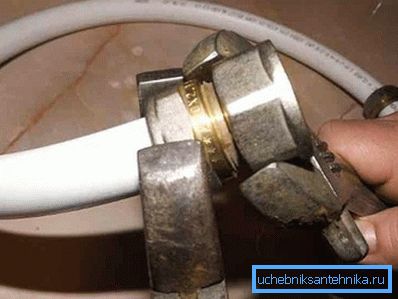

4. Dopo aver inumidito il raccordo, viene tirato un tubo sopra di esso, il dado con l'anello di tenuta viene inserito e serrato con una chiave. È conveniente utilizzare due strumenti: uno per tenere il raccordo e il secondo per stringere il dado. Si stringe fino alla comparsa di una caratteristica fessura, se continui a girare, il metallo scoppierà.

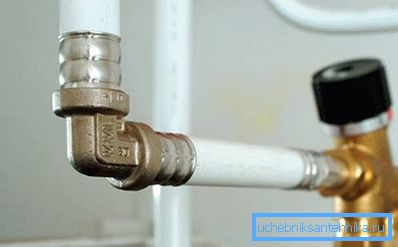

5. Per il passaggio da un tubo di metallo al metallo viene utilizzato il raccordo a pinza. Permette anche di collegare tubi di diverso diametro. L'installazione dei tubi di fognatura viene eseguita mediante raccordi a compressione.

Come piegare il tubo correttamente

Contrariamente ai tubi di plastica, le comunicazioni metallo-plastica possono essere piegate ad angolo retto, il che consente di risparmiare la quantità di montaggio costoso e l'assenza di giunture elimina le perdite. Per piegare il tubo in diversi modi:

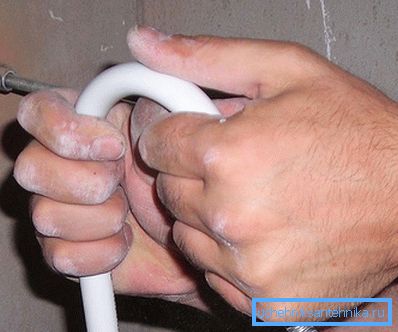

• Manualmente senza l'uso di strumenti, questo metodo è adatto per piegare con un angolo piccolo fino a 20 °.
• Dopo che la curva viene riscaldata dall'essiccatore dell'edificio, la curva viene eseguita con un semplice movimento. Questo metodo richiede attenzione, non è possibile surriscaldare la plastica.
• Con l'aiuto di una molla speciale che viene inserita nel tubo e consente di piegare facilmente e con precisione il prodotto. Per ogni sezione viene selezionata una molla adatta.
• La speciale curvatubi, questo strumento aiuterà i maestri che non hanno esperienza. L'algoritmo di utilizzo è semplice: l'angolo desiderato è impostato e un tubo di metallo-plastica viene inserito nel dispositivo, mentre si mescolano le maniglie, viene eseguita la piegatura.

La curvatura del tubo O16 mm (fatto a mano) deve essere tale che la distanza risultante tra i tubi risultasse non inferiore a 80 mm.

Pipeline di fissaggio al muro

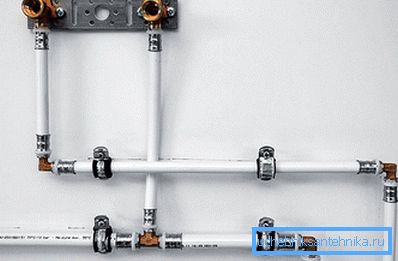

Per il fissaggio di tubi di metallo-plastica utilizzare clip speciali, in cui il prodotto viene semplicemente inserito. Sono fatti per diverse sezioni di tubi. Prima di installare il markup delle clip, la pipeline si appiattisce. Il fissaggio alla parete avviene con viti o tasselli, il passo è di 1 metro, evitando così cedimenti. Nel luogo in cui viene ruotata la pipeline, è fissata su entrambi i lati.

Dopo aver considerato tutti i metodi di installazione, è possibile scegliere per te il più conveniente e accettabile.
