La curvatubi per il tubo del profilo stesso

Quando si costruisce una serra, si lavora sul terreno del giardino o si posa una tubazione, diventa necessario piegare un tubo o una striscia di metallo con una certa angolazione. Per questi scopi, c'è uno strumento speciale: la curvatubi. Puoi acquistarlo in un negozio o fare un tubo bender per un tubo profilato con le tue mani. Tale dispositivo è in grado di piegare prodotti in alluminio, rame e acciaio.

specie

I modelli di dispositivi si differenziano per il principio di funzionamento:

1. La più piccola potenza è un utensile manuale in grado di piegare un tubo con un diametro minimo.
2. I prodotti più grandi richiedono forze di azionamento idrauliche. Questo modello è utilizzato da professionisti e consente di eseguire una quantità significativa di lavoro in breve tempo.

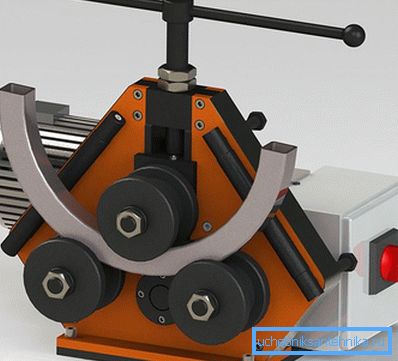

3. La curvatubi con azionamento elettrico è prodotta in opzione fissa e mobile. Con esso, puoi piegare tubi di diverso diametro e il modello manuale è configurato solo per una dimensione. L'uso di un utensile elettromeccanico garantisce un angolo di piega preciso e non causa la deformazione del profilo del tubo.

Metodi d'impatto

• Avvolgimento: il tubo è attaccato al rullo di piegatura, che lo avvolge su se stesso, creando un determinato angolo.
• Il metodo più arbalico: il tubo poggia su due rulli fissi e il terzo lo preme al centro.
• Rotolamento: il design ha tre rulli mobili posizionati su un piano. Il rullo centrale rotola e preme il prodotto.
• In esecuzione - il tubo viene bloccato sulla sagoma e il rullo mobile lo avvolge attorno al contorno.

I tubi non possono essere piegati a qualsiasi angolo, esistono directory speciali in cui i valori ammissibili sono indicati per prodotti con diverse sezioni e spessori delle pareti.

Fabbricazione di utensili

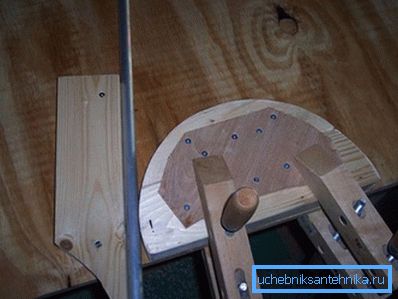

Quindi, come realizzare uno strumento per la piegatura dei tubi? La versione più semplice della piegatrice manuale è in legno. Viene tagliato un modello che corrisponde alla forma del prodotto di piegatura. Il suo spessore è leggermente più grande della dimensione del tubo. Fornire una fissazione affidabile consentirà di tagliare sul calcio del profilo smussato. Il modello è composto da due pannelli incollati. Il pezzo in lavorazione è fissato saldamente sul bordo del tavolo o sul banco di lavoro. Vicino c'è una piastra di legno avvitata, che servirà da punto focale per il tubo.

Il processo di piegatura di tubi profilati in alluminio o con pareti sottili è il seguente: la fine del prodotto viene inserita nello spazio tra la sagoma e il fermo, presa nella parte opposta e piegata delicatamente. Il tubo si trova all'estremità del modello in legno. Per fare meno fatica, puoi inserire un'asta di metallo nel prodotto o mettere un tubo più grande in cima. Con esso puoi eseguire l'arco per la serra. Per ospitare un tubo lungo, il modello viene installato in uno spazio aperto, ad esempio, su un muro o una recinzione.

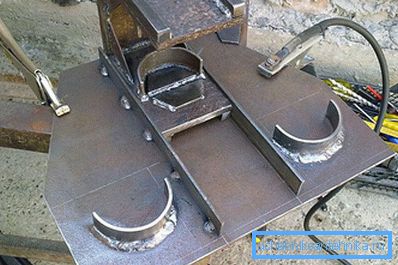

Con lo stesso principio, il design è fatto di ganci metallici. Sulla base, viene disegnato il raggio necessario e i dettagli sono impacchettati lungo la linea. La loro posizione può essere cambiata per diversi diametri di flessione del tubo.

Piegatrice manuale

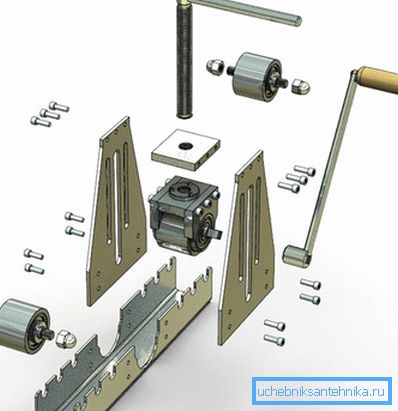

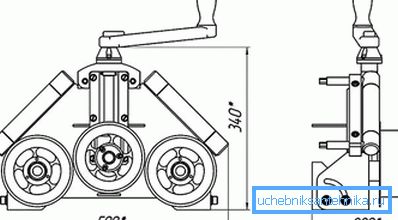

Per realizzare una piegatrice manuale, è necessario disporre (o disegnare di più) i disegni e creare le parti necessarie per loro. Il design della curvatubi consente una piegatura graduale del tubo in una modalità di risparmio. Questo dispositivo è utilizzato dai professionisti per non deformare il prodotto.

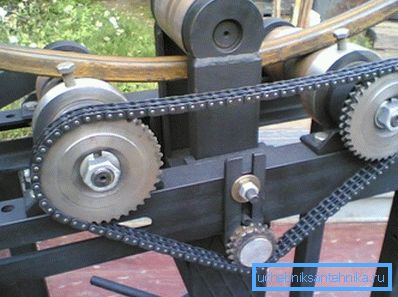

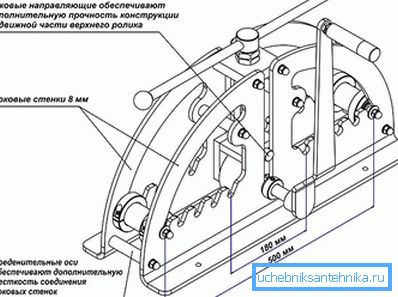

Il telaio per la macchina può essere realizzato in metallo o legno. È più facile lavorare con parti in legno, ma si consumano rapidamente e hanno una produttività inferiore. Modelli autoprodotti in cui viene eseguita la trazione del tubo ruotando il rullo di pressione centrale, ma è più semplice eseguire la macchina con lo scorrimento di uno dei rulli di supporto. Se una trasmissione a catena è installata su un progetto di questo tipo, l'efficienza aumenterà. Per la produzione di un design semplice sarà necessario:

1. Robusta base metallica, fissata su una superficie piana.
2. Vengono prese 4 piastre rettangolari in cui sono praticati dei fori per fissare gli alberi.
3. Le piastre di fissaggio a vite sono collegate alla base.
4. Rulli di diametro adeguato vengono inseriti nelle scanalature finite. Gli alberi sono fissati con perni e dadi.
5. Il design per l'installazione dell'albero di bloccaggio, che deforma il tubo, è costituito da quattro tubi sagomati e una piastra saldata dall'alto.
6. Un foro è fatto nel piatto per installare la vite, con cui l'albero centrale sarà premuto e sollevato.
7. Per fissare l'albero principale, avrai bisogno di una parte a forma di U, posizionata tra i rack. Nelle parti laterali sono presenti fori per il fissaggio dell'albero e una vite è attaccata alla piastra superiore.
8. Una maniglia per la laminazione dei tubi è fissata a uno degli alberi inferiori.

Ci sono molte opzioni per la produzione di piegatrici per tubi, si distinguono per la complessità dell'esecuzione. Il video aiuterà a gestire le sfumature dell'esecuzione di lavori complessi. Se non si dispone di una saldatrice e di capacità per lavorare con strumenti complessi, è possibile creare una semplice piegatrice di modelli.

video

Guarda una selezione di video che mostrano come eseguire le piegature più semplici:
