Cablaggio delle tubazioni: tecnologia di installazione per

Nelle case di legno, così come negli edifici, nella costruzione o nella decorazione di cui sono stati utilizzati materiali infiammabili, gli esperti raccomandano l'installazione di cavi elettrici nei tubi.

Tuttavia, questa tecnologia è applicabile quando si riparano edifici in mattoni e cemento, perché in ogni caso il suo studio sarà utile ai maestri.

Caratteristiche della tecnica

I vantaggi dell'installazione in tubi

Come abbiamo notato nell'introduzione, il cablaggio elettrico nei tubi viene posato quando è necessario proteggere le strutture dalla possibile accensione.

Tuttavia, questa situazione è lontana dall'unico, perché questa soluzione ha altri vantaggi:

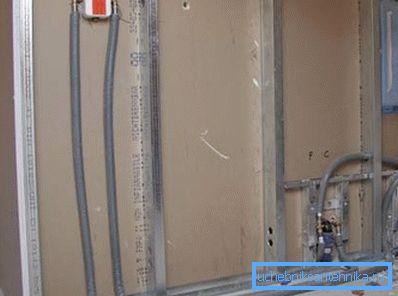

• In primo luogo, l'involucro tubolare (anche la più semplice plastica, per non parlare dell'acciaio o del rame) protegge bene i conduttori dai danni meccanici.. Questo vale per entrambi i fili posati nello spessore della parete e dei cavi sotto il pavimento, il soffitto e dietro false partizioni.

Fai attenzione! Molto spesso i cavi vengono posati in tubi all'esterno della casa, che per una ragione o l'altra non possono essere rimossi dalla superficie sotto terra.

• In secondo luogo, l'isolamento del conduttore nel tubo non presenta carichi operativi e non è esposto a fattori esterni aggressivi, principalmente all'umidità.. Sì, e dai topi, che spesso "organizzano" chiusure, questa installazione protegge bene.

• Infine, l'uso di canali tubolari cavi facilita lo smontaggio e la sostituzione dei conduttori danneggiati.. Non è necessario rimuovere la finitura e aprire lo spessore del muro: basta aprire la scatola di giunzione più vicina.

Naturalmente, tutti questi vantaggi possono essere realizzati solo con la condizione di una corretta selezione dei tubi e l'installazione di alta qualità dell'intero sistema.

Selezione del materiale

Per la posa del cablaggio nascosto all'interno dei canali tubolari è possibile utilizzare una varietà di materiali. Ognuno di questi ha sia vantaggi che svantaggi e abbiamo cercato di analizzare i principali nella tabella seguente:

Va notato che tutte le informazioni di cui sopra sono valide principalmente per i tubi ordinari.

Allo stesso tempo, i modelli corrugati vengono utilizzati attivamente per le guarnizioni nascoste e semi-nascoste oggi:

• Per le varietà di plastica, la forma ondulata fornisce un significativo aumento della resistenza meccanica. Ciò è dovuto al cambiamento nella geometria della sezione trasversale - i bordi delle parti corrugate agiscono come rinforzi.

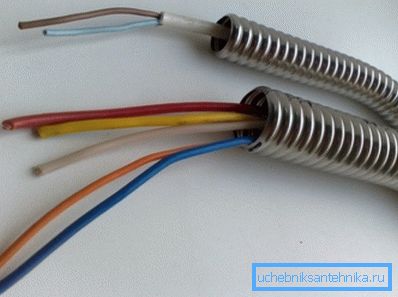

• I gomoforokanal in acciaio hanno anche il vantaggio rispetto ai tubi pieni: l'uso di pareti di una forma speciale consente di facilitare il design senza compromettere le caratteristiche meccaniche riducendo lo spessore del metallo.

Fai attenzione! Inoltre, questi contenitori si piegano facilmente utilizzando un set minimo di strumenti, il che semplifica enormemente l'installazione. Sì, e il costo della distribuzione diminuirà, perché non è necessario acquistare accessori speciali per le curve.

• La soluzione ideale in termini di affidabilità, facilità di costruzione e risparmio dei costi sono tubi corrugati in acciaio in una guaina di plastica protettiva. Il loro uso consente di montare il cablaggio nel più breve tempo possibile, mentre i fili all'interno dei canali saranno protetti in modo affidabile sia da danni che da umidità.

 Sequenza di strisce

Lavoro preparatorio

Quindi, tutti i materiali acquistati, è possibile procedere all'installazione. E qui vale la pena iniziare con la stesura di un piano.

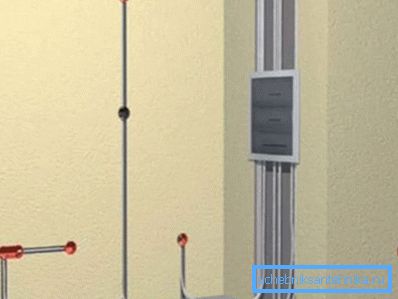

Per cominciare, applichiamo i segni sui muri, che saranno disposti.

Dovrebbe rispettare un numero di regole:

• Innanzitutto, meno turni il percorso conterrà, più facile sarà sostituire i conduttori se necessario.
• In secondo luogo, le aree con due o più curve del tubo non dovrebbero essere più lunghe di 5 metri - per gli stessi motivi.
• Angolo massimo di rotazione - 90⁰. Se fai delle curve più marcate, quando provi a tirare quasi tutti i cavi saranno bloccati.

Suggerimento: La piegatura è solo metallo a pareti sottili e alloggiamenti corrugati. È preferibile collegare tubi in acciaio con pareti spesse e tubi in plastica usando i raccordi, facendo attenzione che all'interno non vi siano bave che possono danneggiare l'isolamento.

• In questo modo, durante la riparazione, non dobbiamo cercare fili ogni volta perforando diversi fori nelle pareti, è meglio posare tutte le sezioni orizzontali sullo stesso livello. Oppure è ancora più facile farlo posizionandoli nello spessore del pavimento.
• È anche opportuno disporre i canali dei cavi a una distanza dai tubi di riscaldamento, altrimenti il ​​cablaggio nel tubo di rame e i cavi in ​​tubi di acciaio o ottone a parete sottile si riscaldano.

Scheggiatura a parete

Dopo aver disegnato le linee principali sulle superfici e aver notato le posizioni di installazione degli interruttori / prese, procediamo a lavorare.

Nel caso di un edificio in legno, la laboriosità sarà piccola (si possono solo nascondere le custodie sotto la pelle), ma nei mattoni o nei muri di cemento dovrete tagliare i solchi:

• Per cominciare, facciamo recessi per l'installazione di scatole di giunzione, prese e interruttori. Devono essere di dimensioni sufficienti per montare queste parti a filo con la superficie della parete.

Fai attenzione! L'istruzione non consente di nascondere le coperture dei blocchi di distribuzione sotto intonaco o rivestimento.

• Quindi, usando un punzone con uno scalpello o uno speciale cacciatore di muri, formiamo dei canali nelle pareti per la posa dei tubi.
• Nell'ultima fase, perforiamo i fori attraverso i quali le comunicazioni passeranno da una stanza all'altra.

Suggerimento: Quando lavori con un perforatore o un cacciatore di mura, devi seguire le regole di sicurezza e protezione del lavoro. Pertanto, la presenza di occhiali in plastica e di un respiratore per la protezione dalla polvere è obbligatoria e le cuffie con isolamento acustico non saranno superflue.

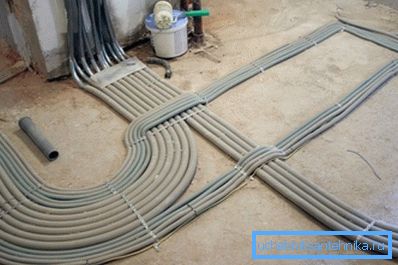

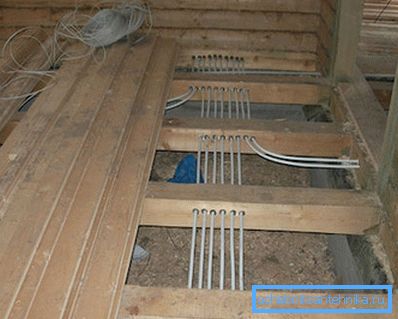

• Quando si posano cavi nello spessore del pavimento su tronchi, forniamo solchi nelle strutture di supporto, in cui verranno posati tubi con conduttori.
• Scegliendo il posizionamento di tali slot, ci assicuriamo che gli elementi non siano influenzati da una pressione eccessiva, ad es. li posizioniamo sotto il livello del pavimento di almeno 10-15 mm.

Installazione dell'attrezzatura

Successivamente, procedere all'installazione di tutte le parti del nostro alimentatore:

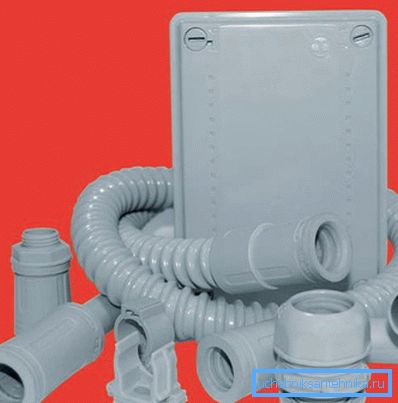

• Innanzitutto installa le scatole di giunzione. È preferibile prendere il metallo, ma in alcuni casi è sufficiente e una plastica più economica - se solo le loro dimensioni consentissero di collocare tutte le connessioni dei fili.

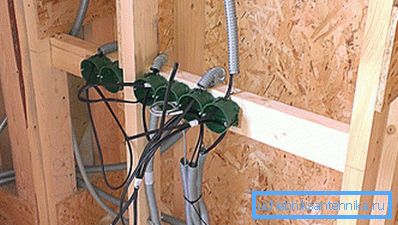

• Allo stesso modo, montiamo podrozetniki e "occhiali" di plastica per l'installazione di interruttori.

Suggerimento: In tutti questi dispositivi, è necessario prima rimuovere il coperchio dai fori speciali per la creazione di fili.

Quindi, vai alla posa dei tubi stessi. Come notato sopra, è possibile utilizzare materiali diversi, ma devono fornire sufficiente protezione meccanica e resistenza al calore. Ad esempio, per tubi in acciaio, lo spessore della parete deve essere scelto in base a tali requisiti:

Durante la posa dei tubi possono essere utilizzate due tecnologie:

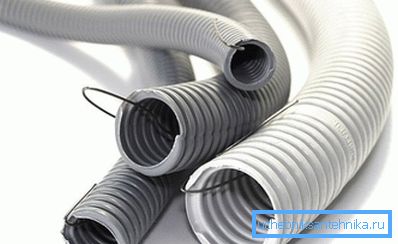

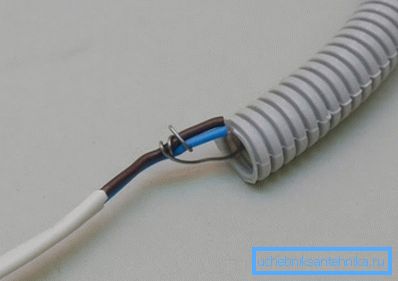

• Nel primo caso, la cosiddetta broccia viene inserita nell'involucro - cavo di plastica o filo d'acciaio sottile con elevata elasticità. Con l'aiuto di questi elementi possiamo stringere i conduttori di cui abbiamo bisogno nel tubo.

• Nel secondo caso, il cavo viene immediatamente posizionato nel tubo, lasciando un piccolo margine sulla connessione nella scatola di giunzione.

Entrambe le tecniche sono abbastanza facili da implementare con le proprie mani, perché la scelta è in gran parte determinata dalle preferenze personali, nonché dalla specifica situazione lavorativa. Tuttavia, il primo metodo è ancora preferibile, soprattutto se si prevede di condurre diversi fili di diverse sezioni trasversali.

• Tubi con brocce o cavi in ​​esecuzione sono posti nelle scanalature o posizionati tra le barre obreshetki.
• Fissiamo tutte le parti usando entrambi i morsetti sugli ancoraggi (per strutture in mattoni e cemento) o fermagli metallici speciali (per legno).
• Fissiamo le estremità dei tubi alle scatole di distribuzione, così come al fondo e le basi per gli interruttori.

Suggerimento: Se il cablaggio viene montato in una stanza umida, tutti i giunti e i collegamenti devono essere sigillati per evitare l'umidità e i fili di cortocircuito.

• Disponiamo un tubo separato per il collegamento al pannello e al contatore.

Posa e connessione

La parte del lavoro che richiede più tempo finisce qui.

Tuttavia, non dovresti rilassarti: dovremo collegare i cavi il più attentamente possibile alle custodie:

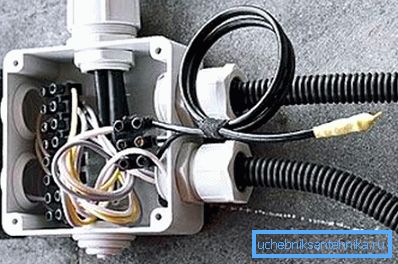

• Usando la spilla, posiamo i cavi nei tubi, conducendo le estremità alle scatole di giunzione e podozetniki.
• Se necessario, colleghiamo i conduttori mediante morsetti speciali twist o (che è più sicuro e più conveniente). Tutti i giunti sono accuratamente isolati.

Fai attenzione! La connessione di due fili all'interno del tubo è severamente vietata. Tutti i contatti dovrebbero essere organizzati solo in aree accessibili.

• I fili collegati sono collegati ai terminali degli interruttori e delle prese.
• Dopo il completamento del lavoro, controlliamo la resistenza di isolamento. Questo è fatto per scoprire se la sua integrità non è stata violata durante l'installazione del sistema.

Se nella formazione dei canali sono stati utilizzati elementi metallici, al fine di garantire la sicurezza elettrica in caso di guasto dell'isolamento, vale anche la pena di collegare il circuito di messa a terra.

Completamento del lavoro

Il lavoro è completato con uno schema abbastanza semplice:

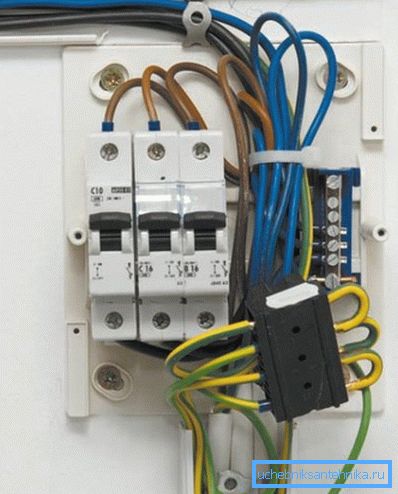

• Il cablaggio è collegato al pannello di distribuzione attraverso l'interruttore di protezione (RCD).
• Utilizzando un multimetro, controlliamo i parametri dei cavi posati alla ricerca di possibili rotture, cortocircuiti e altri problemi.
• Effettuiamo una prova di connessione di dispositivi elettrici alle prese, controlliamo gli interruttori.

Se tutto è in ordine, procedere ai lavori di finitura:

• Telaio con tubi posati a listelli o giprokom.
• Le scanalature sono intonacate con malta cementizia, dopo di che viene essiccato, le pareti sono intonacate.

Fai attenzione! In entrambi i casi, le scatole di derivazione devono essere lasciate libere di accedere a scopo di controllo e riparazione.

• Mettiamo piatti decorativi su prese e interruttori.
• Riempire il pavimento con involucri imbottiti con massetto di cemento-sabbia.

È possibile iniziare a utilizzare tale sistema anche prima del completamento della finitura, poiché i tubi proteggeranno in modo affidabile i cavi elettrici da eventuali urti.

conclusione

L'installazione di cavi elettrici in tubi di acciaio, nonché l'uso di alloggiamenti corrugati realizzati in tecnopolimeri per l'organizzazione delle comunicazioni, consentono di risolvere la più ampia gamma di compiti. Usando questa tecnica, non solo proteggeremo i conduttori dai danni meccanici, e le pareti della struttura dalla possibile accensione, ma anche faciliteranno in modo significativo la nostra vita durante la riparazione o la modifica del cablaggio.

Il video in questo articolo ti aiuterà a imparare le basi dell'installazione di tali sistemi, in modo che i principianti debbano studiarlo attentamente.
