Camino corretto - uscita del tubo attraverso il tetto

Nelle case dove è installato il forno, è necessario costruire un camino, una struttura che funge da sistema di scarico. Molti proprietari di case di campagna, cercando di seguire la componente estetica, dimenticano la funzionalità e l'efficienza del camino. In questo articolo cercheremo di indicare i punti principali che ti aiuteranno a posare correttamente la pipa attraverso il tetto della tua casa.

Determinazione dell'elevazione consentita

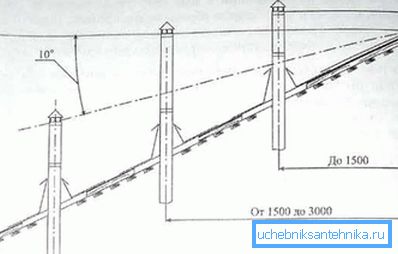

Prima di rimuovere correttamente il tubo attraverso il tetto, è necessario determinare l'altezza ottimale per esso:

• L'innalzamento di oltre un metro influisce negativamente sulla percezione esterna di tale struttura, che è in gran parte dovuta alla necessità di installare ancoraggi aggiuntivi.
• Il camino, situato al di sotto del livello della cresta, non ha un'altezza sufficiente, che dipende direttamente dall'altezza del condotto di ventilazione. Ciò è dovuto al fatto che la pressione atmosferica nell'area della camera di combustione supera la pressione della colonna d'aria sopra il tetto.

Cioè, dalla regola precedente risulta che più alto è il tubo, migliore sarà la bozza. Ma poiché la prima opzione (posizione alta del camino) non è adatta per ragioni estetiche, la conclusione suggerisce se stessa - l'elevazione ottimale sopra la cresta non dovrebbe superare il mezzo metro.

NOTA! È meglio montare il tubo il più vicino possibile alla cresta, quindi, è sufficiente sollevarlo di 14-20 cm per ottenere il miglior risultato. Non è consigliabile trarre una conclusione direttamente nel mezzo della cresta, in quanto ciò complica il lavoro di installazione.

Flusso di lavoro: tecnologia graduale

Probabilmente ti starai chiedendo se sia possibile dotare le tue mani di una ventilazione affidabile e di alta qualità (camino) e allo stesso tempo risparmiare non solo denaro ma anche tempo - la nostra risposta è positiva. Nelle sezioni seguenti, verranno descritte istruzioni dettagliate per confermare che questo processo è possibile per l'auto-mastering.

Fase uno: preparatoria

Inizialmente, dovresti preparare tutto il necessario per il lavoro futuro:

• Acquista pipe se non disponibile e materiale ignifugo.
• Materiali di fissaggio
• strumento:

• Livello di costruzione.
• Saldatrice - nel caso in cui il tubo si debba ancorare.
• Cacciavite.
• Hammer.
• Jigsaw and grinder.
• Trave di legno.
• Materiale di finitura

Per vostra informazione! Il disegno non deve essere professionale, la cosa principale è indicare in esso tutti i punti principali: il diametro e l'altezza del camino, le comunicazioni che devono essere bypassate, ecc.

Fase due: preparazione del tetto

Ora passiamo al processo, dove abbiamo già bisogno di fare le nostre mani:

• Per cominciare, sul tetto misuriamo la distanza da qualsiasi trave reticolare, che è mezzo metro più il diametro del tubo di ventilazione.
• Stiamo costruendo un'altra trave nel punto indicato per aumentare la stabilità del tetto.
• Usando un filo a piombo standard dal centro della distanza misurata, misuriamo un punto sul pavimento dell'attico o della soffitta.
• Attorno a questo punto fissiamo la barra verticale e quella orizzontale in modo che ci sia una distanza uguale da ciascun bordo al tubo (il suo centro è un punto misurato) da ciascun bordo.

• Attraversiamo un foro nel punto indicato in modo che si formi un buco sul soffitto del primo piano. Secondo il piano, dovrebbe essere esattamente sopra la stufa o mezzo metro da questo posto.

NOTA! È meglio portare il tubo di sfiato sul tetto verticalmente, questo consente di sopportare l'efficace pompaggio del monossido di carbonio dalla stanza.

Di conseguenza, dovremmo avere una scatola rinforzata all'interno della quale verrà posata la canna fumaria. Allo stesso tempo, dovrebbe essere montato solo nella mansarda-mansarda, in un salotto è sufficiente alzare il tubo con materiali di finitura.

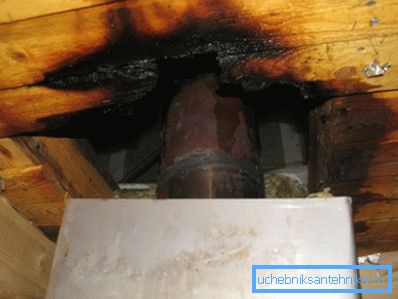

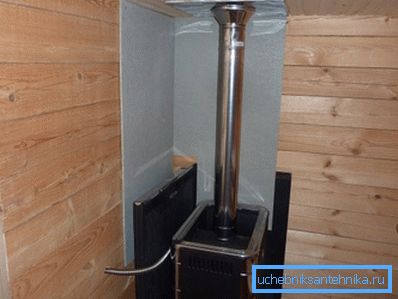

La scatola è necessaria per il funzionamento sicuro del sistema di ventilazione, che è spesso riscaldato a temperature critiche - protezione sia per la vita in casa che per materiali combustibili.

Fase tre: foro passante

Passiamo ora alla preparazione di un luogo specifico per il passaggio del tubo di ventilazione nel soffitto del primo piano / piano del sottotetto:

• In tal caso, se la sovrapposizione è di legno, è possibile tagliare un cerchio del diametro richiesto usando una motosega. Ti ricordiamo che è necessario aggiungere 15-20 sms di ciascun lato al diametro del tubo stesso.
• Se devi lavorare con una lastra di cemento, allora questo ti aiuterà una coclea lunga e un perforatore: uno strumento fora molti buchi in un cerchio. Un pezzo di lastra molto indebolito viene buttato fuori da un martello.

Ci rivolgiamo all'apertura del tetto. L'opzione migliore è quando il materiale del tetto non è ancora posato, ma ciò è possibile solo se la casa è in costruzione.

Ci occuperemo dell'installazione del camino dopo la messa in funzione dell'oggetto:

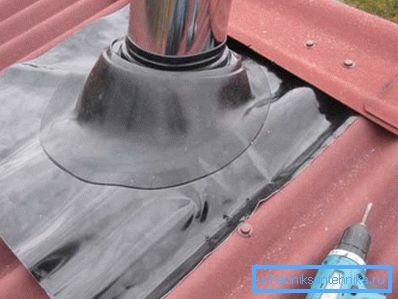

• Prima di estrarre il tubo dal cartone ondulato attraverso il tetto, abbiamo tagliato il materiale in modo che possa essere piegato e lasciato in tale posizione per qualche tempo.
• Se si deve ancora affrontare la piastrella, resta da produrre solo uno smantellamento parziale nel punto in cui la tubazione andrà fuori secondo il piano (con un piccolo margine).
• Ora che abbiamo un foro passante, possiamo inserire il tubo di ventilazione nel "foro" sul tetto.

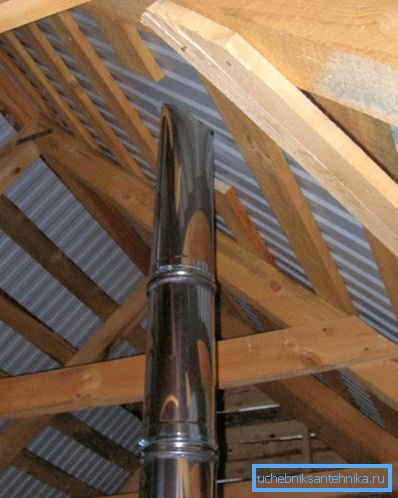

• Il fissaggio del camino stesso viene effettuato mediante l'installazione di morsetti collassabili, che a loro volta sono collegati alla scatola protettiva che abbiamo eretto.
• Foro sul tetto, dalla soffitta, chiuso con lastra di amianto, che non si riscalda.
• Ora, usando il film a vapore, fissalo alle pareti della scatola del tubo con le clip per mobili.

• Colleghiamo l'estremità libera del tubo con il forno, è meglio usare una saldatrice per questo, questo metodo garantisce la tenuta della connessione. Puoi usare il morsetto di collegamento, ma tutto dipende dalla forma ideale dei prodotti - se non ci sono difetti, allora la tenuta sarà decente. (Vedi anche l'articolo Morsetti per tubi metallici: caratteristiche.)

Fai attenzione! Un altro elemento necessario per la connessione di alta qualità è un involucro, che viene indossato sopra la giunzione del tubo e del forno. Dovrebbe anche essere installato all'estremità opposta del tubo che sale sopra il tetto.

Caratteristiche di installazione

In questa sezione, evidenzieremo alcuni aspetti importanti del flusso di lavoro, che i costruttori dei principianti spesso dimenticano:

• Non è raccomandato l'uso di tubi bu con danni minori.. Molti esperti potrebbero obiettare che non c'è nulla di terribile in piccole crepe, ma non dovresti crederci. Un tale prodotto durerà per un paio d'anni, ma poi potrebbero sorgere difficoltà e saranno necessarie riparazioni. Pertanto, è meglio sovraccaricare l'intero e il nuovo tubo, piuttosto che smantellarlo ogni due o tre anni.
• Violare l'integrità del tetto, essere preparati per il fatto che al primo spettacolo freddo scarsa tenuta della connessione. Per evitare questo problema, utilizzare tutti i materiali di isolamento termico disponibili e i sigillanti.

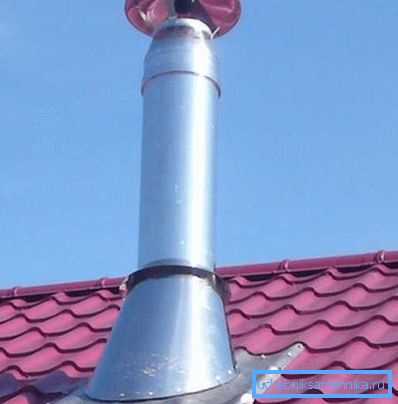

• Consigliamo di coprire la parte terminale del tubo, che sovrasta la cresta del tetto con un "ombrello" che impedisce alle precipitazioni di entrare nel camino.

conclusione

Ora sai come organizzare personalmente il sistema di ventilazione nella casa finita, che eliminerà i rifiuti in fiamme per la strada. E, come puoi vedere, non c'è nulla di difficile in questo, tutti i materiali e gli strumenti sono facili da acquisire e non dovrai dedicare più di due o tre giorni al flusso di lavoro.

Nel video presentato in questo articolo troverai ulteriori informazioni su questo argomento.
