Capriate di tubi profilati: sistemi efficienti che

Con una vasta area di costruzione, locali, strutture, il tetto dovrebbe avere una costruzione molto affidabile e duratura. L'opzione migliore è quella di utilizzare in questo caso travi di metallo per tubi. Saranno un design solido, duraturo ed economico che può estendersi su qualsiasi lunghezza. Il calcolo del traliccio dal tubo del profilo è la condizione più importante per la sua corretta installazione.

Caratteristiche del design

I tubi di questa categoria vengono prodotti laminando e quindi elaborando il metallo con l'ausilio di macchine speciali.

Per tipo di sezione, i prodotti del profilo sono suddivisi in:

• ovale;
• rettangolare;
• quadrato.

Inizialmente, i prodotti del profilo sono rotondi. Quando viene trattato con acciaio laminato a caldo oa freddo, i tubi acquisiscono la forma necessaria.

I profilati metallici hanno dimensioni diverse. La loro sezione trasversale, minimo, 15? 15 mm, massimo - 45? 5 cm. Spessore della parete - 1,12 mm, la lunghezza media è di 6,12 m.

Gli elementi principali della capriata in acciaio:

• cinture che svolgono il ruolo del contorno;
• cremagliera;
• bretelle;
• supporto (di supporto) di base.
• elementi di fissaggio: fazzoletti, saldature, rivetti, bulloni, ecc.

Tipi di fattorie

L'istruzione riporta che le truss assemblate da tubi profilati sono divise in due tipi.

1. Il primo di questi è un sistema in cui tutte le loro parti sono collegate sullo stesso piano.

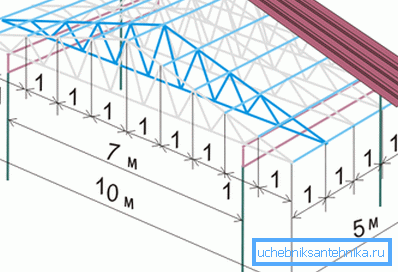

2. Negli edifici del secondo tipo, il traliccio è sospeso e comprende le cinture inferiore e superiore.

La scelta di uno o un altro tipo di sistemi reticolari dipende da quanto segue:

• carichi sul prodotto;
• strutture di inclinazione;
• punti di sovrapposizione;
• lunghezza

Angolo di inclinazione

In base all'angolo di inclinazione, ci sono le seguenti capriate tipiche.

1. Costruzione con un angolo di inclinazione di 22/30 °. L'opzione migliore quando si crea una piccola sovrapposizione. In questo caso, la configurazione triangolare è la migliore. Per determinare la sua altezza, è necessario dividere la lunghezza dello span di 5. Il vantaggio principale di un tale analogo è una piccola massa.

Fai attenzione! Quando la lunghezza della campata è superiore a 14 m, è meglio dare la preferenza al traliccio con le parentesi posizionate sopra / sotto. Un pannello, lungo 1,5 / 2,5 m, è montato sulla parte superiore della struttura: un sistema di traliccio simile contiene due cinghie con un numero pari di pannelli.

Quando la produzione di capriate da un tubo profilato, la cui lunghezza supera i 20 m, viene eseguita, vengono installate utilizzando strutture secondarie. Lega le loro colonne di supporto.

1. Se il tetto ha una pendenza di 15/22 °, l'altezza del traliccio è determinata dividendo la lunghezza della campata di 7. La lunghezza di tali sistemi non dovrebbe essere superiore a 20 m. Se è necessario aumentare l'altezza della struttura, la cinghia inferiore si rompe.
2. Quando la pendenza del tetto, inferiore a 15 °, montato prodotto trapezoidale. La sua altezza è determinata dividendo la lunghezza dello span per il numero 7/9. Il suo valore esatto dipende dal valore specifico della pendenza.

Forma di costruzione

Secondo la configurazione del sistema di capriate di tubi profilati sono suddivisi nei seguenti tipi:

• piste singole, il cui prezzo è il più basso;
• disegni di dvukhskatny;
• fattorie dirette;
• strutture ad arco.

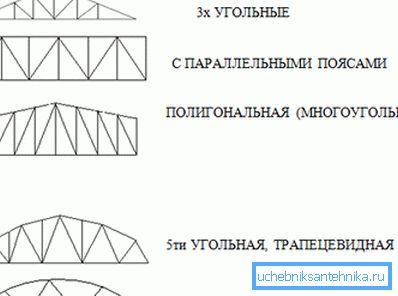

Il contorno della cintura

Le fattorie con una cintura parallela hanno questi vantaggi:

• facilità di installazione, dovuta al fatto che la maggior parte degli elementi è la stessa;
• la lunghezza della cintura del tubo e obreshetki lo stesso;
• il numero di articolazioni è minimo;
• il design è standard (unificato);
• può essere utilizzato per coperture morbide.

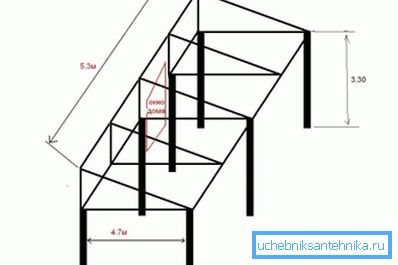

Quando realizzi un traliccio a slitta singola dai tubi con le tue mani, otterrai i seguenti vantaggi:

• nodi duri e durevoli;
• assenza di elementi eccessivamente lunghi nel centro della struttura;
• il costo della costruzione.

Le strutture poligonali hanno le loro caratteristiche:

• sono usati per edifici con una grande massa;
• durante la costruzione di tralicci i tubi sono usati economicamente;
• gli svantaggi di questo tipo di azienda agricola: la complessità e la complessità dell'installazione.

Le strutture triangolari sono facili da installare. Sono utilizzati per tetti con forte pendenza. Tra gli svantaggi si può notare la complessità delle unità di supporto alla produzione e gli alti costi dei materiali.

Le fattorie della cassa sono divise nelle seguenti varietà.

1. Reticolo triangolare Di solito è utilizzato in strutture con lati paralleli, meno spesso in analogici di forma triangolare o trapezoidale.
2. Il tipo diagonale di tornitura è laborioso e costoso, a causa dell'elevato costo dei materiali.
3. I reticoli delle forme originali sono equipaggiati, tenendo conto delle caratteristiche e delle dimensioni delle fattorie.

Calcolo della fattoria

1. Prima di calcolare la farm della pipe del profilo, determinare il suo schema. Specificare in esso la dipendenza della lunghezza della struttura dall'angolo della pendenza del tetto.
2. Realizzando lo schema, seleziona i contorni delle cinghie. Dipendono dallo scopo della fattoria, dal tipo di copertura e dall'angolo della pendenza.
3. Successivamente, determinare le dimensioni della struttura. Scegliendo la sua lunghezza, considera l'angolo futuro del tetto. L'altezza dipende dal tipo di pavimenti, dalla possibilità di consegna della fattoria e dalla sua massa.
4. Se la lunghezza della struttura è superiore a 36 m, calcolare l'ascensore di costruzione.
5. Decidi le dimensioni dei pannelli. Fatelo in base ai carichi che influenzeranno il prodotto. Quando si progetta una forma triangolare a traliccio, l'angolo di inclinazione dovrebbe essere uguale a 45 °.

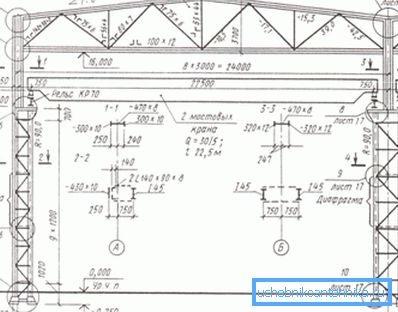

6. Lo stadio finale è la determinazione della distanza tra i nodi. Il prossimo è un disegno della struttura.

Alcuni consigli

I risultati del progetto dipendono dall'angolo di inclinazione del tetto.

1. Se è 6/15 °, dovrebbe essere selezionato un traliccio trapezoidale. La sua altezza dovrebbe essere correlata come 1: 7 o 1: 9 alla lunghezza della campata. Se, secondo il progetto, l'altezza dei soffitti (attico, soffitta) dovrebbe essere maggiore, vengono costruite strutture poligonali.

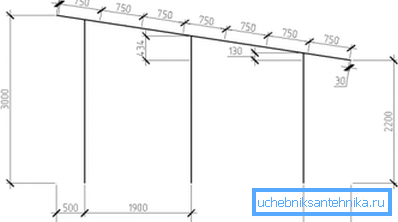

2. Per strutture a sporgenza singola con un angolo di inclinazione di 6/10 °, è meglio preferire la loro forma asimmetrica.
3. Quando la pendenza del tetto è di 15/22 °, l'altezza del traliccio deve essere correlata come 1: 7 alla lunghezza della campata. Se è necessario aumentare l'altezza del soffitto, viene montata una cinghia inferiore rotta.

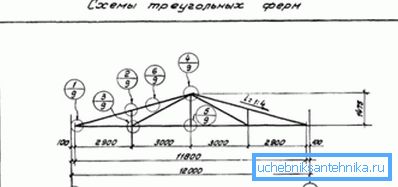

4. Se la pendenza del tetto è di 22/30 °, vengono costruiti capriate triangolari. La loro altezza non deve superare un quinto della lunghezza della campata. (Vedi anche l'articolo Arbor da un tubo del profilo: caratteristiche.)

Fai attenzione! Per la progettazione della struttura e prima della saldatura del traliccio dal tubo profilato, leggere SNiP n. II / 23/81, il codice descrive le regole relative alle strutture metalliche. Anche lo SNiP n. 2.01.07 / 85 dovrebbe essere studiato, il documento tratta l'argomento dei carichi e degli impatti.

costruzioni di produzione

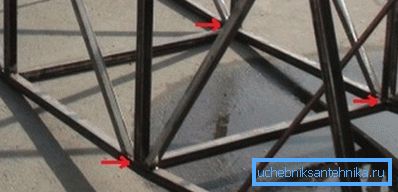

1. Per il montaggio o la fissazione di parti, utilizzare angoli o chiodini accoppiati.
2. Quando si monta la parte superiore delle cinghie, prendere 2 angoli a T aventi lunghezze diverse dei lati. Correggili tra di loro con doghe più piccole.
3. Per collegare la parte inferiore delle cinghie, applicare gli angoli che hanno lo stesso lato.
4. Nella produzione di tralicci lunghi e volumetrici, come fissatori, utilizzare piastre aeree. Per distribuire il carico in modo uniforme, utilizzare una coppia di barre del canale.

1. Controventatura montata diagonalmente con un angolo di 45 °, cremagliera - a 90 °. Per assemblarli, utilizzare gli angoli a forma di croce o a T con gli stessi lati. Correggili con i piatti.
2. Per l'installazione di tralicci saldati olistici sono marchi impegnati.
3. Per facilitare la costruzione con una pendenza ridotta, utilizzare griglie aggiuntive.
4. Quando si organizza una costruzione lunga, è necessario installare solo un numero pari di pannelli.
5. Il divario tra le due aziende agricole non dovrebbe essere superiore a 1,75 m.

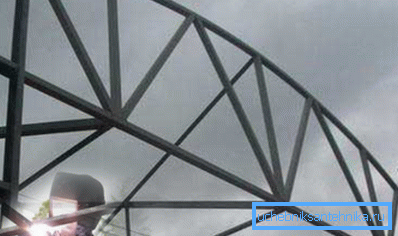

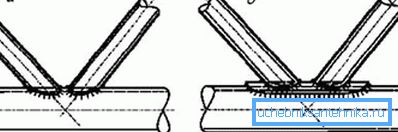

1. Quando il montaggio di assiemi con l'aiuto di estremità di virata, inizia la saldatura di capriate da un tubo sagomato. Puoi farlo automaticamente o manualmente. Alla fine della saldatura, tutte le cuciture vengono pulite. (Vedi anche l'articolo Butt-Weld Pipe: Caratteristiche.)
2. Nella fase finale, il prodotto viene rivestito con un composto anti-corrosione e quindi con vernice.

conclusione

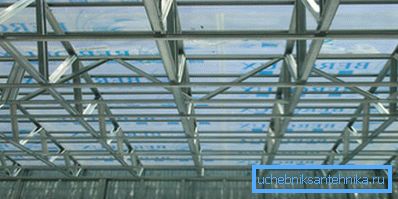

I sistemi assemblati da tubi profilati sono la base ottimale per coperture per oggetti lunghi e di grandi dimensioni. Sono complessi e richiedono calcoli accurati prima dell'installazione. Il video in questo articolo contiene ulteriori informazioni sull'argomento vocale.
