Come aumentare la potenza termica del tubo di riscaldamento

Oggi la questione del risparmio energetico è molto acuta. Questo vale praticamente per ogni utente. Pertanto, progettando autonomamente sistemi di riscaldamento nell'edilizia privata, i proprietari zelanti pensano immediatamente ai sistemi di riscaldamento e alla loro efficienza.

È più difficile per coloro che sfruttano i sistemi di riscaldamento precedentemente creati, poiché si stanno chiedendo di aumentare la quota di trasferimento di calore in oggetti già pronti.

Modi per aumentare il trasferimento di calore

Iniziamo direttamente l'articolo con come aumentare la produzione di calore di un tubo in una casa di campagna (leggi anche l'articolo Flaring Copper Pipes: considera gli strumenti e i metodi disponibili).

Al momento ci sono diversi modi per aumentare la produzione di calore dal già creato e utilizzato, ma non soddisfare il vostro sistema di riscaldamento aspettative:

• Installazione di convettori. Questa costruzione di un tubo con piastre metalliche appese è fatta a mano o fabbricata in fabbrica.
• Il colore della pipeline principale in nero o un altro colore scuro. Questo metodo, per la sua semplicità, è abbastanza efficace. Inoltre, la combinazione di colori può adattarsi organicamente al design degli interni moderno, a differenza del recente passato, quando era considerato una misura necessaria.

NOTA! La vernice è solo un metodo aggiuntivo, che è rilevante in rari casi, poiché l'efficienza è troppo bassa per "ammirare" le strisce nere.

• Installazione nel sistema di riscaldamento dei registri. Il registro è costituito da diversi tubi di grande diametro interconnessi e con estremità saldate. Questi disegni includono portasciugamani riscaldati sotto forma di una bobina con diversi anelli.

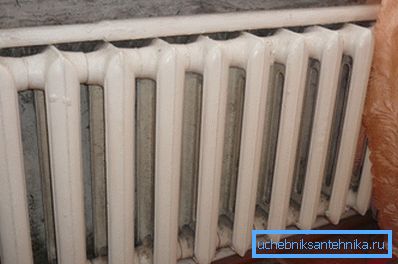

• Riorganizzazione dei radiatori con l'aggiunta di sezioni. Questa opzione è la più costosa, ma in termini di efficienza è superiore alle altre.

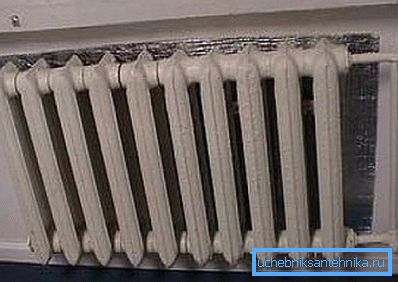

Consigliato! Non dimenticare che l'installazione di materiali isolanti aggiuntivi consente anche di aumentare il trasferimento di calore, riducendo la perdita di calore generato. Tuttavia, è possibile solo quando si costruisce un edificio residenziale dalla fondazione, o quando si smantella la facciata.

Nuova costruzione

La progettazione dell'impianto di riscaldamento di un nuovo edificio deve essere eseguita tenendo conto dei principi del risparmio energetico. La base del progetto è il calcolo del trasferimento di calore, in altre parole, la quantità di calore rilasciato dalla superficie dei tubi e di altri elementi del sistema di riscaldamento all'ambiente.

Questo calcolo è necessario per:

• Determina i parametri ottimali del sistema di riscaldamento per creare una certa temperatura nei locali della tua casa.
• Decisioni sulle misure di isolamento termico tenendo conto delle perdite di calore attraverso le strutture di base della struttura.

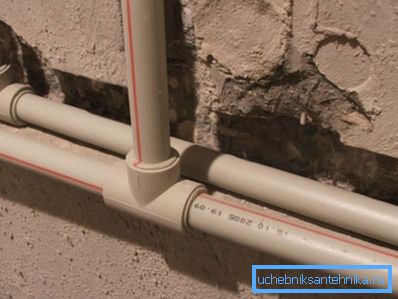

In precedenza, le tubazioni del riscaldamento delle condutture erano realizzate principalmente con prodotti in acciaio, ma oggi vengono utilizzati materiali più pratici e affidabili. Ad esempio, i prodotti in polipropilene presentano numerosi vantaggi significativi: peso ridotto e bassa elasticità, che aumenta la resistenza.

Calcolo del trasferimento di calore

Prima di iniziare i lavori di costruzione, è necessario effettuare i calcoli necessari per massimizzare i benefici dei tubi di riscaldamento. Se non sai quali formule usare e come calcolare correttamente, le seguenti istruzioni ti aiuteranno in questo.

Il calcolo indipendente della superficie di trasferimento del calore del tubo viene eseguito secondo la formula Q = K x F x? T, dove:

• Q - il trasferimento di calore richiesto, Kcal / h.
• K - coefficiente di trasmissione del calore dell'acqua nel tubo, Kcal / (m2 x h x ⁰C).
• F - superficie riscaldata, m2.
• ?t è la pressione termica, ⁰S.

Il coefficiente di conducibilità termica (K), a sua volta, viene calcolato utilizzando formule complesse, quindi utilizziamo un valore predefinito da fonti tecniche - da 8 a 12,5 Kcal / (m2 x h x ⁰C) per tubi di acciaio.

L'area della superficie del tubo è calcolata dalla formula geometrica familiare a tutti dal curriculum scolastico per determinare l'area della superficie laterale del cilindro F = P x d x l, dove:

• P = 3.14 è la costante matematica.
• d - diametro specificato in metri.
• l è la lunghezza del tubo, anche nel conteggio in m.

Per calcolare la pressione termica c'è una formula? T = 0,5 x (t_n + t_su) - t_nel, dove:

• t_n - temperatura del liquido di raffreddamento in ingresso.
• t_su - temperatura del portatore di calore all'uscita.
• t_nel - temperatura ambiente

Il trasferimento teorico di calore del tubo di acciaio viene calcolato tenendo conto dei valori convenzionali impostati della temperatura del liquido di raffreddamento all'ingresso-uscita e al locale secondo gli SNiP, che sono:

  Per vostra informazione! Per un calcolo più accurato e semplice degli indicatori richiesti, vengono utilizzati documenti speciali, come ad esempio una tavola di trasferimento del calore di 1 metro di tubo d'acciaio. Si prega di notare che è adatto solo per prodotti in acciaio.

• t_n = 80 gradi
• t_su = 70 gradi
• t_nel = 20 gradi

Come risultato di semplici calcoli (0,5x (80 + 70) -20), otteniamo il valore della pressione termica? T = 55 gradi.

Esempio di calcolo

Eseguire un calcolo teorico del trasferimento di calore per la maggior parte nel sistema di riscaldamento di un tubo di acciaio con un diametro di 25 mm e una lunghezza di un metro.

Attenzione! Per non confonderci con le unità di misura nel corso del calcolo usiamo un indicatore - metro.

• Innanzitutto, calcoliamo l'area del nostro segmento di tubi F = 3,14 x 0,025 x 1 = 0,0785 m2.
• Successivamente, esaminiamo la tabella dei coefficienti di trasferimento del calore per tubi in acciaio con un diametro di 25 mm. È (per tubi con un diametro fino a 40 mm, disposti in una linea con una testa termica teorica pari a 55 gradi) K = 11,5.
• Applichiamo la formula base e otteniamo il valore di trasferimento termico Q = 11,5х0,0785х55 = 49,65 Kcal / h.

A prima vista, il calcolo è abbastanza semplice, ma è in teoria.

Per creare un progetto di un sistema di riscaldamento reale, sono necessari calcoli accurati tenendo conto dei parametri di tutti gli elementi che compongono il sistema, tra cui:

• Apparecchi di riscaldamento

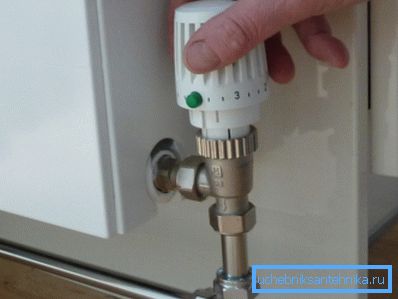

• Raccordi e valvole.
• Linee di bypass
• Le sezioni riscaldate dell'autostrada, ecc.

Suggerimento: Per progettare un sistema di riscaldamento complesso per una grande casa, è meglio rivolgersi all'aiuto di tecnici del calore professionali. Il prezzo dei loro servizi è molto inferiore al costo di eventuali perdite dovute a errori nei calcoli.

Per analogia con il calcolo dei parametri di un tubo di acciaio, viene calcolato il trasferimento di calore di un tubo di rame o di qualsiasi altro, per questo abbiamo inserito in questo articolo diversi disegni utili e informativi.

Il trasferimento di calore eccellente del tubo di metallo-plastica e altri vantaggi ne fanno l'opzione più preferibile quando si creano moderni sistemi di riscaldamento, compresi quelli alternativi. Pertanto, se stai appena iniziando a costruire una casa di campagna, allora dovresti optare per questo materiale moderno.

conclusione

Come potete vedere, infatti, nulla di complicato è nel calcolo corretto e nell'aumento dell'efficienza del sistema dei sistemi negoziati. La cosa principale da ricordare è che in alcuni casi, l'elevata produzione di calore dei tubi di riscaldamento può portare a costi annuali elevati, quindi non dovresti essere coinvolto in questo processo (vedi anche l'articolo Necessario per una tubazione aggiuntiva: come installare un tubo).

Nel video presentato in questo articolo troverai ulteriori informazioni su questo argomento.
