Come calcolare il volume del tubo e perché abbiamo bisogno

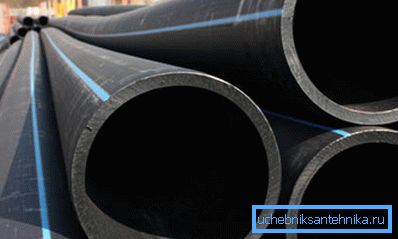

I processi di costruzione o riparazione sono direttamente correlati alla necessità di sostituire quelli vecchi o di costruire interamente nuove tubazioni di comunicazione. Prendendo la stesura del progetto per il lavoro imminente, sarà certamente necessario calcolare il volume del tubo.

Parleremo di come farlo in questo articolo.

Perché è necessario conoscere il volume

Durante la costruzione di un nuovo edificio o durante i lavori di riparazione, non ci sono dettagli che sono insignificanti. Ma il calcolo di un parametro come il volume è il più importante per la creazione di un'autostrada di comunicazione (vedi anche l'articolo Calcolare il diametro di un tubo per il riscaldamento è una fase importante nella progettazione dell'impianto di riscaldamento).

Nel processo di progettazione di un particolare sistema, sarà necessario calcolare il volume di due tipi:

1. esterno, indicato anche come effettivo;
2. interno, anche indicato come utile.

Se è necessario ottenere un valore pari alla quantità di acqua nella tubatura, è necessario calcolare esattamente la versione interna.

Fai attenzione! Per ottenere i valori necessari dovrai utilizzare le equazioni scolastiche più comuni del corso di trigonometria. Ma in questo caso, l'uso di tali formule si ridurrà alle conoscenze pratiche di fisica e meccanica.

Se si calcola il volume del tubo con qualche negligenza e si lasciano delle imprecisioni, quindi con una vera e propria fornitura di acqua alla comunicazione, la pressione più comune nella rete può essere un alto livello di pressione, che accelera l'usura della pipeline creata.

Forse, ovviamente, la situazione completamente opposta, la bassa pressione farà sì che il sistema creato non funzioni come dovrebbe.

Come calcolare

Le istruzioni per la corretta produzione di calcoli nella pratica sono implementate molto più facilmente di quanto possa sembrare a prima vista. Ma per evitare qualsiasi difficoltà, devi avere almeno un'esperienza minima, ma anche i maestri inesperti affrontano queste difficoltà abbastanza semplicemente.

Se si decide di installare la pipeline da soli, per i calcoli è necessario utilizzare il seguente algoritmo di azioni:

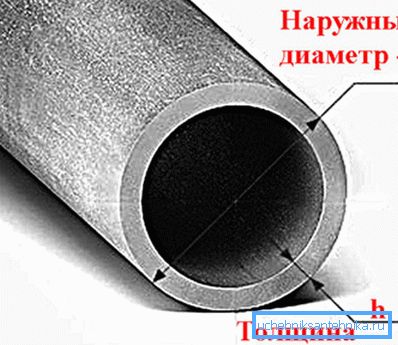

1. Innanzitutto è necessario conoscere il valore del diametro del materiale selezionato. È in questa fase che le superfici del tubo sono già divise in interno ed esterno, e oltre a questi valori, le altre azioni saranno identiche.

Per calcolare il diametro, è possibile e meglio utilizzare gli strumenti di misura, che semplificheranno notevolmente i calcoli. Per calcolare il diametro interno del tubo, è sufficiente sottrarre due spessori di parete da quello esterno.

Fai attenzione! Spesso, nelle fatture per le merci, il produttore o il fornitore specifica il valore esterno, poiché la specificità del lavoro di tali organizzazioni rende necessario fare riferimento a questo indicatore in primo luogo.

1. Successivamente, è necessario calcolare un tale indicatore come il raggio, per cui è sufficiente dividere per 2 il diametro calcolato nella fase precedente;
2. Successivamente, è necessario calcolare l'area della sezione trasversale del prodotto. Per questi calcoli, utilizzare una semplice formula trigonometrica S =? * R² (Area sezione = pi * raggio quadrato);

Consiglio. Prima di iniziare i calcoli, traduci i valori dei parametri nelle unità richieste e il risultato sarà misurato in essi, ad es. vedi andare a vedere², un m in m².

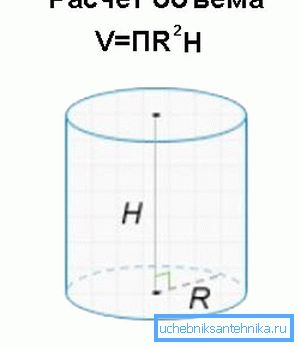

1. Ora che tutti i parametri necessari per il calcolo sono stati ricevuti, resta solo da fare il calcolo appropriato.. La formula trigonometrica per il volume del tubo in m3 è la seguente:

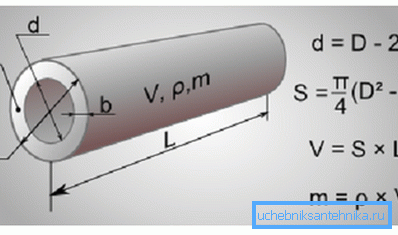

V = S * L, dove S è l'area calcolata in precedenza, e L è la lunghezza del tronco. La lunghezza in questo caso è misurata su sezioni di tubo con diametro uguale.

  Fai attenzione! Se è necessario ottenere il valore in litri, è necessario convertire il volume utilizzando il seguente rapporto 1m3 = 1000l.

Se vi è una transizione da un diametro all'altro nella tubatura, i volumi delle sezioni prima e dopo la transizione vengono considerati separatamente.

Per calcolare il volume della transizione, riepilogare i parametri della sezione all'ingresso e all'uscita e calcolare il volume dopo, dividendolo per 2. Quindi, è possibile ottenere il valore medio.

Calcolo della quantità di acqua

Per capire come vengono eseguiti i calcoli, prendere in considerazione un esempio. Un tubo con un diametro di 30 cm è stato tenuto nella stanza, che nel mezzo della sua lunghezza inizia a diminuire di volume di mezzo ad una distanza di 1 m. Per fare correttamente il calcolo, è necessario conoscere il diametro di transizione.

Combinando tutti i calcoli di cui sopra in un'unica formula, otteniamo: V = 3.14 * ((0.3 / 2 + 0.15 / 2) / 2)²* 1 = 0,04 m³. In questo caso, il volume sarà uguale al valore ottenuto moltiplicando il numero pi della metà della somma dei raggi della transizione, al quadrato e moltiplicato per la lunghezza della transizione.

  Consiglio. Per semplificare tutti i calcoli, è possibile utilizzare un calcolatore del volume del tubo, nel quale si inseriscono semplicemente i valori del diametro interno e della lunghezza del tubo.

In conclusione

Quando si inizia a costruire la pipeline per la prima volta, è possibile che non si capisca perché sia ​​necessario calcolare il volume, in base all'opinione che le persone con un'educazione professionale pertinente dovrebbero lavorare con la pressione.

Ma le riparazioni possono essere associate a varie situazioni e si può incontrare il problema di una pressione eccessiva o insufficiente, e il costo dell'eliminazione può essere piuttosto elevato. Anche se prendi la costruzione della fontana più semplice per i bambini nel cortile, dove una delle estremità del tubo sarà completamente sigillata.

In questo caso, se il volume viene calcolato in modo errato, il totale sarà diverso da quanto previsto.

Il video in questo articolo dimostrerà in pratica quanto sia importante calcolare il volume di un tubo attraverso un diametro e quanto sia facile fare calcoli.
