Come determinare la dimensione del tubo in pollici:
L'argomento di questo articolo è la dimensione dei tubi in pollici e millimetri. Dobbiamo familiarizzare con il concetto di passaggio condizionale e imparare come correlare i suoi valori in diversi valori di misurazione tra di loro. Quindi iniziamo.
Incontro: VGP

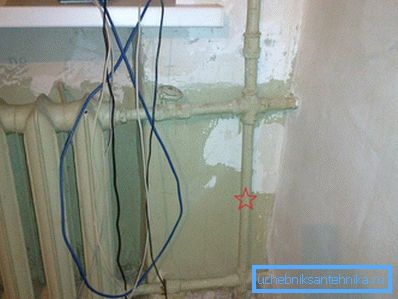

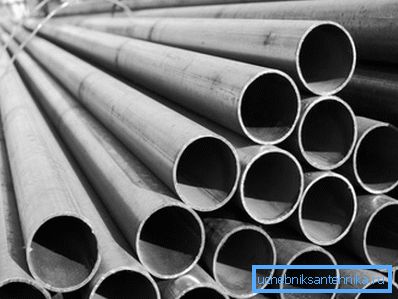

I prodotti che dobbiamo esplorare sono utilizzati nell'installazione di condotte per acqua e gas. Chiunque abbia mai vissuto in una casa costruita dai soviet ha familiarità con loro: fino a poco tempo fa, solo un tubo d'acciaio veniva usato per l'impianto idraulico.
A proposito: secondo le regole attuali, il gas all'interno della casa e ora può essere posato solo con l'acciaio. Nonostante il calo di popolarità del materiale tradizionale nella costruzione di condutture idriche, non rinuncia completamente alle sue posizioni.
standard
I requisiti tecnici per la produzione di tubi VGP sono contenuti in GOST 3262-75.
Evidenziamo i punti chiave del documento:
- Tutti i prodotti fabbricati secondo questo documento normativo sono elettrosaldati, ovvero sono ottenuti arrotolando una billetta piana nel mulino e facendo bollire la cucitura longitudinale.
- La lunghezza di segmenti retti - da 4 a 12 metri. La lunghezza può essere non misurata, dimensionale e multidimensionale; in quest'ultimo caso, viene prodotto uno stock da 5 mm per ogni taglio.
- Nell'ambito dello standard, non vengono prodotti solo prodotti in acciaio nero, ma anche prodotti con rivestimento anticorrosione di zinco..
Un punto importante: quando si monta un impianto idraulico o di riscaldamento in lamiera zincata, vengono utilizzati solo collegamenti a vite. L'istruzione è correlata al fatto che lo zinco brucia sulle saldature. Di conseguenza, quando si utilizza la saldatura, infatti, si ottiene una pipeline non protetta contro la corrosione, il cui prezzo del contatore è di una volta e mezza superiore a quello dell'acciaio nero.
- Le estremità sono tagliate ad angolo retto rispetto all'asse longitudinale. Le sbavature non devono superare 0,5 mm.
Quali sono le tolleranze massime?
| Pass condizionale | Deviazione massima ammissibile del diametro esterno | |
| Normale precisione di fabbricazione | Maggiore accuratezza di produzione | |
| 40 o meno | +0,4; -0,5 mm | +0,4; -0,4 mm |
| Più di 40 | +0,8; -1% | +0,8; -0,8% |
Stop. Cos'è questo concetto - passaggio condizionale? Ovviamente, questo non è lo stesso del diametro esterno, poiché quest'ultimo ha alcune tolleranze per un passaggio condizionato fisso.
assortimento

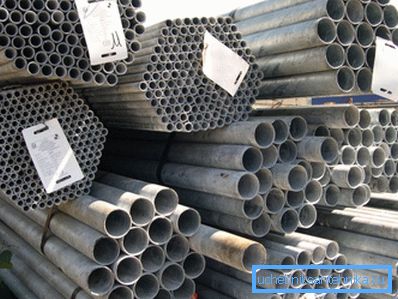

Questo semplice pensiero ci porta alla ricerca della definizione di un telecomando o di un passaggio condizionato e, allo stesso tempo, a una gamma di prodotti per l'installazione di condotte per l'acqua e il gas.

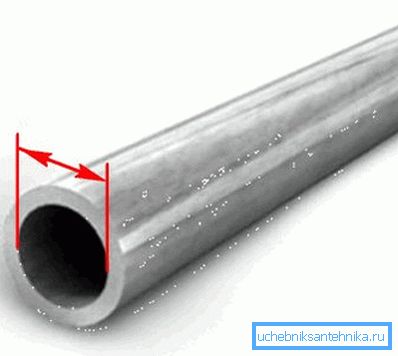

Quindi, il parametro principale, che è registrato nella tabella dell'assortimento - passaggio condizionale, o diametro nominale, tradizionalmente abbreviato come DU. Questo parametro corrisponde approssimativamente al diametro interno della tubazione e indica la sua compatibilità con una certa dimensione di raccordi per tubi e valvole.
Non chiaro? Usiamo gli esempi.
| Pass condizionale | Diametro esterno | Spessore della parete del tubo | ||
| luce | ordinario | rafforzato | ||
| 6 | 10.2 | 1.8 | 2.0 | 2.5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17,0 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60,0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88.5 | 3.5 | 4.0 | 4.5 |
| 90 | 101.3 | 3.5 | 4.0 | 4.5 |
| 100 | 114.0 | 4.0 | 4.5 | 5.0 |
| 125 | 140.0 | 4.0 | 4.5 | 5.5 |
| 150 | 165.0 | 4.0 | 4.5 | 5.5 |
Ad esempio, un tubo DN 32 (il passaggio condizionale è indicato senza denominazione delle quantità, anche se i millimetri sono impliciti quando lo si valuta) ha un diametro esterno di 42,3. A seconda della versione, il diametro interno può essere uguale a 42.3-2.8x2 = 36.7; 42.3-3.2x2 = 35.9 e 42.3-4.0x2 = 34.3.

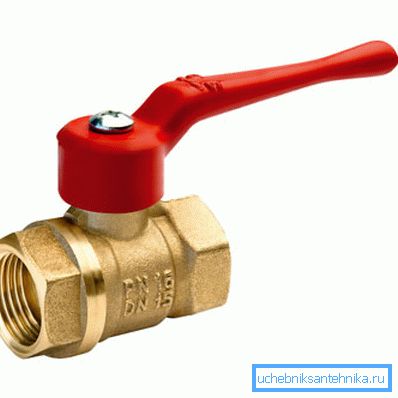

Nonostante la dispersione delle sezioni interne, tutti questi prodotti sono compatibili con la valvola DN 32. Ognuno di essi può essere tagliato su una filettatura del tubo di dimensioni adeguate che si adatta perfettamente alla filettatura interna della valvola e, dopo l'avvolgimento, garantisce la tenuta della connessione.
Fili di tubo
L'incubo non è ancora finito, caro lettore.
I fili per tubi sono tradizionalmente misurati non in millimetri, ma in pollici britannici. Il motivo è che lo standard pertinente (NPS, Nominal Pipe Size) è di origine nordamericana.
Riferimento: il pollice britannico è 2,54 cm Quindi, in teoria, le dimensioni dei tubi in pollici e centimetri dovrebbero essere riferite come 1: 2,54.
Dai un'occhiata ai nostri studi teorici. Fortunatamente, non è necessario andare lontano: una tabella di dimensioni dei tubi in pollici e millimetri è contenuta nel testo dello stesso NPS. Diamo i valori più popolari utilizzati nella costruzione di comunicazioni all'interno di edifici privati e condominiali.
| Filettatura del tubo pollici | Pass condizionale |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
Ora confronta le dimensioni standard del tubo in pollici e mm.
- Le dimensioni del tubo da mezzo pollice dovrebbero essere 25,4 / 2 = 12,7 mm. Secondo la tabella, corrisponde a DU 15. Avanti - peggio: le dimensioni reali del tubo sono 1: 2 pollici (diametro esterno secondo GOST 3262-75) e sono complessivamente 21,3.
- Le dimensioni del tubo da 1 pollice non sono 25,4, ma DN 25 (diametro esterno 33,6).
- Un'altra dimensione - un tubo da 2 pollici (2 x 25,4 = 50,8) - corrisponde a DN 50 con un diametro esterno di 60.
conclusione
È abbastanza chiaro Le dimensioni dei tubi in pollici e mm sono correlate non linearmente, senza proporzioni costanti. Ahimè, la tabella della loro relazione può essere solo ricordata. Come al solito, il video in questo articolo soddisferà il lettore con ulteriori informazioni tematiche. Buona fortuna!
