Come è il calcolo delle acque reflue: punti tecnici in una

Il calcolo del sistema fognario consente di evitare frequenti blocchi di liquami domestici, riparazioni dell'impianto, traboccamento di acque reflue e altre situazioni spiacevoli. Il modo più semplice per calcolare il sistema secondo le norme di SNiP, in modo da non addentrarsi in complesse formule matematiche.

In questo articolo esamineremo in dettaglio come vengono eseguiti i calcoli di acque reflue per un numero di parametri.

Tipi di calcoli fognari

Il termine "calcolo della rete fognaria" di solito include:

• Calcolo del pendio delle acque reflue verso la fossa settica, il pozzo nero o la fognatura centrale;
• Distanze di elementi fognari a oggetti significativi (si riferisce al sistema esterno);
• Calcolo idraulico;
• Determinare la quantità di materiali.

Successivamente, dai uno sguardo più da vicino a tutti questi punti.

Angolo di inclinazione

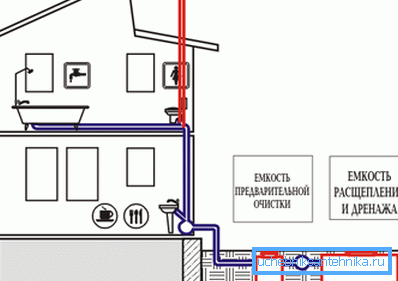

Sistemi interni

L'angolo della tubazione è necessario per garantire una portata di circa 70 centimetri al secondo. Questa è la cosiddetta velocità di autopulizia, alla quale è meno probabile che il sistema si intasi.

Ci sono alcuni metodi per determinare l'angolo minimo di inclinazione di un tubo di fogna. Tuttavia, non ha senso eseguire nuovi calcoli, poiché i risultati sono noti in anticipo.

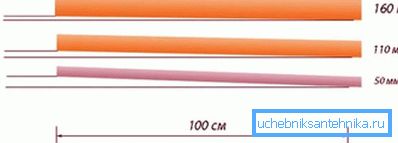

La cosa principale è sapere che l'angolo dipende dal diametro dei tubi:

• Se il diametro del tubo è 40-50 mm, la pendenza deve essere di almeno 3 cm al metro.
• Se il diametro è 85-100 mm, la pendenza deve essere di almeno 2 cm al metro.

Va detto che molti padroni di casa sono sicuri che maggiore è la pendenza, migliore sarà il funzionamento del sistema fognario. Tuttavia, questa opinione non è vera.

La pendenza massima non deve essere superiore a 15 cm al metro. Il fatto è che gli scarichi che passano attraverso il gasdotto sono eterogenei. Con una grande pendenza, la separazione della sospensione in sostanze liquide e solide si verifica, con conseguente sostanza solida depositata sulle pareti della pipeline.

Le eccezioni sono aree con una lunghezza massima di un metro e mezzo, che sono adiacenti direttamente agli impianti idraulici. L'angolo di inclinazione può essere illimitato.

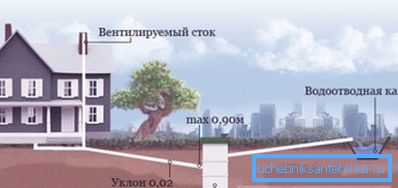

Sistemi esterni

Quando si installano tubazioni per fognature esterne, è necessario rispettare i seguenti requisiti:

• Per tubi con diametro interno di 150 mm, la pendenza deve essere di almeno 0,8 cm al metro;
• Per tubi con diametro di 200 mm - non meno di 0,7 cm per metro.

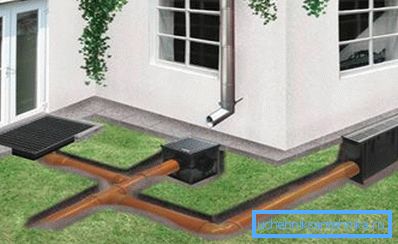

Fogna tempesta

Va detto che il calcolo delle acque piovane spesso richiede la determinazione dell'angolo di inclinazione non solo per la condotta, ma anche per i canali di drenaggio. La loro pendenza minima dipende dal diametro e dal tipo di copertura del fosso, tuttavia, non è inferiore al 3%, ma i fossati con una pendenza del 5-7% vengono eseguiti più spesso. Per quanto riguarda la condotta, la pendenza minima dovrebbe essere la stessa delle fogne esterne di cui sopra.

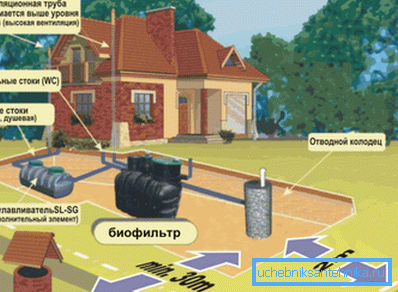

Distanza da oggetti significativi

La determinazione della distanza del sistema fognario esterno viene effettuata tenendo conto del fatto che il sistema non deve violare l'ambiente anche in caso di incidente. Pertanto, in base agli standard esistenti stabiliti da SES e SNiP, la distanza minima dagli oggetti significativi dovrebbe essere la seguente:

Il rispetto di queste regole è monitorato da dipendenti di stazioni sanitarie ed epidemiologiche e autorità locali. Per il loro fallimento si basa una penalità con il trasferimento obbligatorio di acque reflue.

Fai attenzione! La profondità della fossa settica non è regolata, quindi è necessario concentrarsi sul tubo, che si avvicina al corpo sotto un certo pregiudizio. Per quanto riguarda la profondità di congelamento, non importa, poiché all'interno della struttura la temperatura positiva rimane sempre come risultato della decomposizione della materia organica.

idraulico

Il calcolo idraulico delle reti fognarie richiede la definizione delle seguenti incognite:

• Il diametro del gasdotto;
• Il grado di pienezza del sistema (h / d).

Va notato che la definizione di pendenza si applica anche al calcolo idraulico, tuttavia, come già menzionato sopra, i valori noti sopra riportati vengono solitamente utilizzati.

Grado di pienezza

Lavorare la rete fognaria domestica in una casa o appartamento privato fornisce un riempimento incompleto di tubi. In sostanza, si tratta di una certa riserva di capacità del sistema, necessaria per garantire la ventilazione nel sistema, la possibilità di saltare tutti i tipi di oggetti di grandi dimensioni, ecc.

A seconda del diametro della tubazione, vengono stabiliti i seguenti valori di riempimento ottimali:

Diametri dei tubi

Anche eseguire calcoli matematici del diametro richiesto dei tubi non ha senso, poiché ci sono generalmente valori ottimali accettati:

Fai attenzione! Quando si installa la rete fognaria, se possibile, la condotta dovrebbe essere il più uniforme possibile. È necessario evitare qualsiasi differenza di livello. La portata dovrebbe essere costante, il che garantirà le migliori proprietà operative del sistema.

Pertanto, le tabelle per il calcolo idraulico delle reti fognarie consentono anche a maestri inesperti di eseguire correttamente il loro progetto, in base al quale l'installazione della condotta.

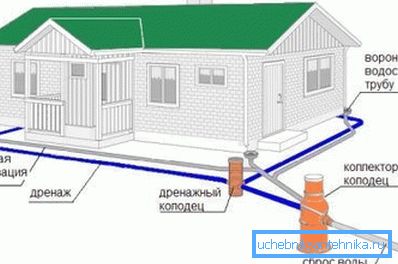

Sistema di tempesta

Con il calcolo idraulico del sistema di acque piovane, la situazione è un po 'più complicata, poiché in questo caso è necessario utilizzare la formula - V = q20xSxD, dove:

• V - il più alto tasso di consumo di acqua durante il drenaggio.
• S è la superficie.
• q20 - la maggiore intensità delle precipitazioni. Questo indicatore può essere trovato nel libro di riferimento SNiP (dipende dalla posizione).
• D è il coefficiente di assorbimento dell'umidità da parte del materiale di base.

Il coefficiente di assorbimento dell'umidità può essere trovato nella seguente tabella:

Consideriamo ora un esempio del calcolo delle fogne temporalesche. Supponiamo che ci sia un terreno di 1500 m2, di cui 300 m2 coperti con aiuole e prati. Di conseguenza, i prati assorbiranno le precipitazioni, quindi è necessario determinare la quantità di acqua che verrà fornita a 1200 m2.

Ad esempio, la più alta intensità di precipitazioni è di 25 litri per metro quadrato all'ora.

In questo caso, il calcolo viene eseguito come segue:

• Su un terreno di 1200 metri quadrati all'ora, cadono un massimo di 30.000 l o 30 m3 di pioggia. Questa è la quantità di acqua che dev'essere deviata.

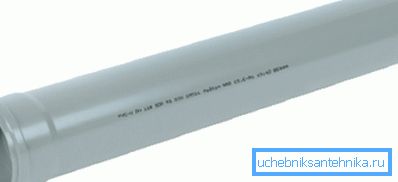

• Ora è necessario determinare il diametro del tubo che farà fronte a questa quantità di precipitazione.. Un tubo con un diametro di 110 mm, posato con pendenze di 1 cm per metro, è in grado di trasportare 6,19 litri al secondo, ovvero 2220 litri all'ora. Nel nostro caso, questo è troppo piccolo, quindi l'opzione migliore sarebbe una tubazione con un diametro di 160 mm.
• Dalla tabella di cui sopra consegue che tale tubo può essere posato con una pendenza di almeno 0,8 cm al metro.

Per un calcolo più preciso, è possibile moltiplicare il volume di acqua in entrata per il coefficiente di assorbimento dell'umidità, tuttavia, in modo che la capacità di carico abbia un piccolo margine, non è possibile farlo. Dopo aver completato i calcoli, è necessario procedere con l'installazione del sistema stesso.

Conteggio dei materiali

Dopo aver calcolato tutti gli aspetti tecnici delle acque reflue, puoi scoprire quanti tubi e altri materiali saranno necessari per la sua installazione. Ti farà anche sapere qual è il prezzo del progetto.

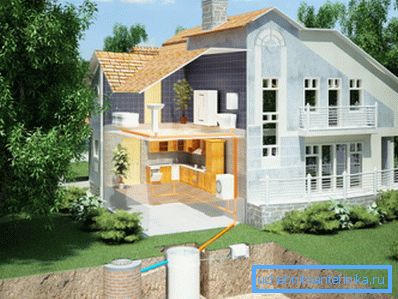

È molto semplice eseguire un tale calcolo: è necessario disegnare un piano di una casa o un complotto da ridimensionare, quindi applicare tutti gli elementi del sistema fognario ad esso. Dopodiché, non sarà difficile calcolare la lunghezza totale della pipeline. Ecco, forse, l'intera istruzione sul calcolo delle acque reflue.

conclusione

Calcola i liquami domestici sotto la forza di ogni maestro di casa. Per fare ciò, utilizzare i dati delle tabelle e riferimenti tecnici precedenti. Il risultato di questi calcoli sarà il funzionamento affidabile e duraturo del sistema fognario. Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
