Cosa si può fare dal tubo del profilo: applicazione

Per l'installazione di strutture di telaio portanti, per griglie decorative e recinzioni, e anche per il trasporto di liquidi e gas, è possibile utilizzare un profilo di tubo di diverse sezioni. Ed è molto facile da elaborare con le proprie mani a casa.

La configurazione della sezione trasversale del profilo cavo può essere di una diversa forma geometrica: è un cerchio, un ovale, un quadrato, un rettangolo e un parallelogramma. E la sua produzione può essere elettrosaldata o senza saldatura e le sue qualità meccaniche dipendono principalmente da esso.

Ora parleremo più dettagliatamente dei materiali stessi, di cosa potranno essere fatti e mostreremo anche il video in questo articolo.

Profilo del tubo

produzione

Nota. Il profilo del tubo è realizzato in lamiera di acciaio bassolegata e di acciaio al carbonio, che per questo viene fornito in rotoli (tali spazi sono chiamati strisce) secondo GOST 8645-68 (modifiche e aggiunte - 01.07.2010).

• Come già notato, i prodotti possono essere prodotti da strisce su una macchina piegatrice, in cui al foglio viene data la forma desiderata, ad esempio un rettangolo o un quadrato.. Quindi i bordi vengono compressi usando rulli e la saldatura viene bollita con gas protettivo o saldatura a induzione (a seconda dello scopo). Questa opzione non ha una grande resistenza meccanica, ma il telaio della porta di questo tipo di tubo sagomato sarà eccellente. Anche questi prodotti sono buoni per la scherma.
• Inoltre, un tubo tondo già pronto può essere alimentato al laminatoio, che viene srotolato da rulli della forma e delle dimensioni desiderate durante il processo di laminazione.. Di conseguenza, si ottiene la sezione trasversale (rettangolo, quadrato, parallelogramma) richiesta per questo prodotto. Questo tipo di trattamento prevede due metodi: la deformazione a freddo o a caldo. Naturalmente, il secondo metodo è più qualitativo, poiché dopo il riscaldamento il metallo viene rilasciato (raffreddamento graduale per emulsione), che allevia lo stress interno e il profilo non si deforma durante il trasporto, lo stoccaggio e la lavorazione.
• Come comprendi, il prezzo e la qualità dei prodotti dipendono dal metodo di produzione, e questi parametri influenzano già direttamente ciò che può essere fatto da esso - se saranno recinzioni da una tubazione di profilo o possono essere utilizzati per trasportare vettori di calore, ad esempio per i registri di riscaldamento.

ambito di applicazione

Nonostante il fatto che il profilo possa avere una forma qualsiasi, per qualche motivo è consuetudine chiamare questa parola solo una sezione ovale e quadrangolare, sebbene questo sia anche un cerchio, ma viene semplicemente chiamato pipe. Ma non è il nome, ma la convenienza dell'uso.

Tale materiale strutturale ha un peso piuttosto piccolo, ma a causa della sua configurazione ha un'alta resistenza alla flessione. Ad esempio, una sedia da un tubo del profilo sarà molto più leggera di un rinforzo, ma la forza del suo telaio supererà quella di un rinforzo simile.

Qualsiasi progetto richiede un determinato layout e non deve essere il lavoro dei progettisti - un disegno a baldacchino di un tubo profilato (o altra struttura) può infatti rivelarsi la bozza più comune su un foglio di carta.

Pertanto, se si crea uno schizzo dello stesso capannone, è possibile calcolare correttamente la distanza tra i profili, determinandone il numero. Inoltre, avrai la possibilità di valutare dove desideri saldare elementi di forgiatura artistica, se vuoi diversificare il design della struttura.

Si noti che i disegni dei banchi del tubo sagomato possono essere molto diversi l'uno dall'altro, poiché questi disegni hanno scopi diversi (luogo di funzionamento), dimensioni e forme diverse.

Nella foto in alto viene offerto alla tua attenzione un disegno di una panca da giardino con schienale, che può essere utilizzato non solo nell'area suburbana, ma anche nel parco cittadino. Questo design è molto conveniente per la ricreazione - la parte posteriore è piegata ad un angolo di 100? - dà l'opportunità di rilassare il corpo per riposare.

E in questa foto si vede un'altra versione simile della panca da giardino, ma qui la costruzione diventa un po 'più complicata - la parte inferiore del telaio dei tubi profilati è realizzata con un profilo a forma di curva, sebbene le dimensioni complessive siano all'incirca uguali.

La decorazione delle gambe può essere modificata all'infinito, ma la spirale è un'opzione molto conveniente per il montaggio - è più facile da fare se si riscalda il profilo nella fucina, si torce un certo numero di giri e poi lo si rilascia per raffreddamento casuale per alleviare lo stress interno sul tubo. Come potete vedere, il design è molto bello e allo stesso tempo abbastanza affidabile - resistente ai carichi meccanici.

Travi in ​​profilo metallico possono essere utilizzate per negozi di produzione, ipermercati, palestre o piscine, in breve, dove è necessario coprire una vasta area. Per fare questo, di regola, applica un profilo di sezione rettangolare.

A casa, tali sovrapposizioni non vengono utilizzate - le gambe del rafter di tale materiale saranno troppo costose, e non c'è nemmeno bisogno di un tale fattore di sicurezza. Ma per un sito suburbano è possibile realizzare una tettoia a sbarre singole di un tubo sagomato, che fungerà da protezione dalla pioggia e dal sole per la stessa legna da ardere, oppure può essere usato come luogo di riposo se si mette una panca lì.

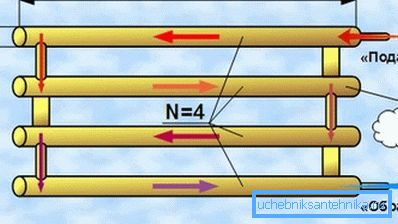

Molto spesso nei locali di servizio, nei bagni, nelle palestre e nei negozi di produzione si possono trovare registri fatti in casa da un tubo profilato, che sono molto più economici dei radiatori e funzionano secondo il principio di una serpentina. Per l'assemblaggio di una tale struttura, qualsiasi sezione - un cerchio, un ovale, un quadrato o un rettangolo - è molto importante: è la resistenza meccanica e la saldatura di alta qualità nella giuntura degli elementi.

Nota. Si noti che per i registri di riscaldamento formati da tubi sagomati, non l'ultimo ruolo è svolto dall'area della sezione trasversale, e quanto più è grande, tanto più l'acqua dovrà essere riscaldata, quindi i costi energetici aumenteranno. L'opzione di sezione più adatta per i registri è un rettangolo 20X40 mm o 4060 mm, e anche un cerchio con un diametro di 40-60 mm. Per aumentare la potenza del registro, è meglio aumentare il numero di tubi o la loro lunghezza in un progetto, piuttosto che sceglierlo con un diametro maggiore.

Ad oggi, il forno a due camere Buleryan o Brenneran è diventato molto popolare, come può ancora essere chiamato. Questo è un dispositivo generatore di gas con una camera di combustione del combustibile - il fumo dalla legna bruciata non entra nel camino, ma nella seconda camera, dove tutte le piccole particelle del combustibile rimanente bruciano.

Pertanto, il buleryan fatto in casa da un tubo profilato è abbastanza rilevante ora, ma al momento del montaggio, l'istruzione richiede che questi stessi tubi di scambio termico siano almeno 1/3 nella camera del carburante.

conclusione

L'ambito di applicazione di tale materiale strutturale è piuttosto ampio, ad esempio può essere un ponteggio fatto in casa da un tubo profilato, che può essere utilizzato con successo in lavori di costruzione e riparazione. Oppure puoi fare una panchina, sgabello o sedia da un tubo sagomato, che sarà molto utile per un gazebo o anche per uso esterno ... Buona fortuna!
