Il volume di acqua nel tubo e nel sistema di riscaldamento

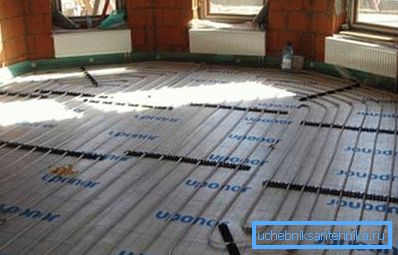

La questione di come calcolare il volume di acqua in un tubo sorge quando si progettano vari sistemi basati su una tubazione. Ad esempio, calcolare il contenuto d'acqua approssimativo richiesto durante la pianificazione di un sistema di riscaldamento autonomo.
Quando il riscaldamento autonomo in una casa di campagna è quasi pronto, è necessario iniziare i calcoli per disporre dei dati esatti necessari per la selezione del diametro delle tubazioni e del corrispondente modello di idroaccumulatore. Ancora una volta, è impossibile fare a meno del calcolo corretto del volume del fluido nel tubo se è necessario aggiungere antigelo al liquido di raffreddamento o riempire completamente il sistema con antigelo.

La necessità di un conteggio corretto dell'acqua nell'impianto di riscaldamento

La domanda è, è il volume di acqua nel metro di un tubo così importante se è possibile versare liquido nel sistema fino a quando non viene riempito fino al collo?
Si scopre che la necessità di calcoli precisi è ovvia. Inoltre, il volume in alcuni casi dovrà essere calcolato non solo nelle tubature, ma anche nei radiatori di riscaldamento. Ad esempio, quando si progetta un sistema di riscaldamento, è necessario disporre di informazioni accurate sulla quantità di refrigerante per selezionare una caldaia con i parametri di potenza appropriati.
Un altro motivo per i calcoli corretti è l'uso di attrezzature di pompaggio. In questo caso, è necessario conoscere la quantità del mezzo trasportato al ritmo di tanti metri cubi per una certa unità di tempo.
Conoscendo la giusta quantità di acqua in vari tubi, è possibile scegliere non solo le dimensioni del tubo appropriate, ma anche la capacità della pompa richiesta.

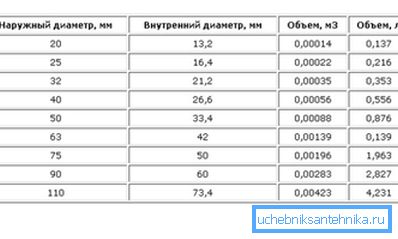

Calcolo del contenuto di refrigerante nel tubo

Nonostante sia possibile utilizzare il calcolatore del volume d'acqua nel tubo, è meglio fare da soli tali calcoli (leggi anche l'articolo Diametri dei tubi di polipropilene: tutto quello che devi sapere per i principianti).
Il fatto è che il calcolo automatico dei costi viene eseguito utilizzando algoritmi mediati, mentre se si conta, è possibile tenere conto delle caratteristiche di configurazione della pipeline e di altre sfumature che il calcolatore online non può tenere in considerazione.
- Prima di calcolare il volume di acqua nel tubo è necessario capire che lo spazio interno nel sistema idraulico è un cilindro di grande lunghezza.
- Sapendo che dobbiamo calcolare quanto è grande il cilindro, applichiamo la formula nota dalle lezioni di fisica: V =? * R? * H, dove:
V è il volume del cilindro;
? - 3,14 (numero pi greco);
R è il raggio;
H - altezza.
- Un'altra formula sarà utile se si conosce l'area della base del cilindro: V = S * H, dove S è l'area della base, e H è l'altezza.
Importante: rappresentando la tubazione sotto forma di un cilindro esteso, è necessario capire che H non sarà l'altezza, ma la lunghezza del tubo, la cui capacità in litri dovrebbe essere calcolata.
Calcolo del contenuto di refrigerante non solo nella pipeline, ma anche nel sistema nel suo insieme

La questione di come calcolare il volume interno delle tubature separatamente dal sistema di riscaldamento raramente ne vale la pena. Più spesso, è necessario eseguire un calcolo tenendo conto delle batterie di riscaldamento della caldaia e del serbatoio di espansione, se previsto dal sistema utilizzato.
Le istruzioni per il calcolo in questo caso sono le seguenti:
- Nella fase iniziale misuriamo la lunghezza del gasdotto senza prendere in considerazione l'idroaccumulatore (batterie). Avendo deciso la lunghezza, consideriamo il volume secondo la formula V =? * R? * H, dove "H" sarà la lunghezza che abbiamo misurato in precedenza.
Naturalmente, il numero risultante sarà approssimativo, ma la differenza nel volume nominale e di lavoro del sistema può essere compensata quando viene riempita di refrigerante.
- Nella fase successiva, consideriamo quanto è grande il radiatore del riscaldamento.

Non è un segreto che le batterie di dimensioni diverse possono essere utilizzate in un cantiere, il che è spiegato da diversi parametri dei locali. Questo è il motivo per cui il calcolo viene eseguito non sul radiatore nel suo insieme, ma su ogni singola sezione.

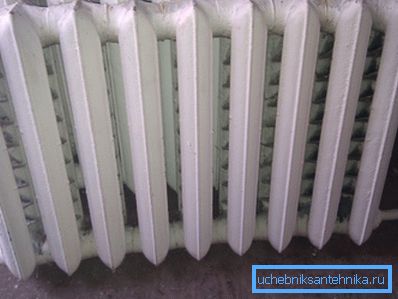

Questo metodo è rilevante per i radiatori in ghisa e alluminio, che di solito sono suddivisi in sezioni. Di norma, per riempire ogni sezione sono necessari almeno 1,5 e non più di 2 litri.
Se pensate di installare batterie bimetalliche o in acciaio con le vostre mani, guardiamo i parametri di imballaggio o sul prodotto stesso.
- La capacità di altre apparecchiature, compresa la caldaia di riscaldamento e il serbatoio di verdure, è determinata in base ai dati del passaporto o alle denominazioni stampate sulla custodia.
Se non è disponibile una documentazione di accompagnamento per il serbatoio di espansione, è possibile riempire questo contenitore con acqua, quindi scaricare l'intero contenuto in un contenitore di misurazione e determinare il volume.
Importante: quando si calcola la quantità di liquido di raffreddamento nell'impianto di riscaldamento, è necessario prendere in considerazione il materiale di cui sono costituiti i tubi. Ad esempio, le pareti di prodotti in acciaio sono di un ordine di grandezza più sottili rispetto alle pareti di analoghi in polipropilene con apparentemente lo stesso diametro.
Caratteristiche del design di sistemi di riscaldamento chiusi

Prendiamo atto immediatamente che le istruzioni fornite per eseguire calcoli sono rilevanti solo in relazione agli impianti di riscaldamento di tipo chiuso. Dopotutto, in sistemi chiusi, la quantità di refrigerante è caratterizzata da consistenza.

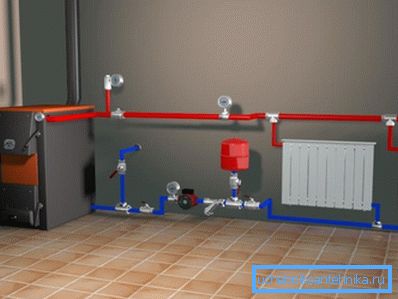

Per capire come si comporta l'acqua in strutture chiuse e perché i calcoli precedentemente proposti erano necessari, si consideri il dispositivo delle più comuni modifiche del riscaldamento autonomo.

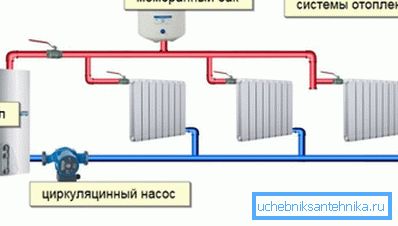

Un sistema di riscaldamento autonomo è considerato chiuso nel caso in cui la quantità di refrigerante rimanga invariata, ed è guidata da una pompa di circolazione. Tale modifica del riscaldamento, di regola, è assolutamente ermetica e il liquido di raffreddamento non è in contatto con l'ambiente. La pressione dell'acqua nel miscelatore varia a causa dell'espansione termica, ma viene compensata dal serbatoio di espansione, che viene installato separatamente.
Tuttavia, la maggior parte delle moderne caldaie a gas sono dotate di serbatoi di espansione integrati, il che semplifica enormemente la progettazione e l'assemblaggio del sistema nel suo complesso. In questo caso, il conteggio del volume del serbatoio separatamente non ha senso, poiché la quantità richiesta di refrigerante è indicata nella documentazione del passaporto della caldaia di riscaldamento.
conclusione
Ora sappiamo come calcolare correttamente la quantità di refrigerante nel sistema di riscaldamento e fare in modo che il costo operativo di questo sistema sia accettabile. Ci sono domande che richiedono chiarimenti (vedi anche l'articolo Il calcolo del diametro di un tubo per il riscaldamento è una fase importante nella progettazione dell'impianto di riscaldamento).
In questo caso, guarda il video in questo articolo.
