Qual è il thread in pollici e pollici

Nella designazione dei diametri dei tubi usando pollici, inoltre, la dimensione del tubo pollici differisce da quella convenzionale. Spesso questo è fonte di confusione per i principianti. Successivamente, consideriamo ciò che costituisce questo sistema di calcolo, come si traduce in millimetri e quale passo di pollice è.

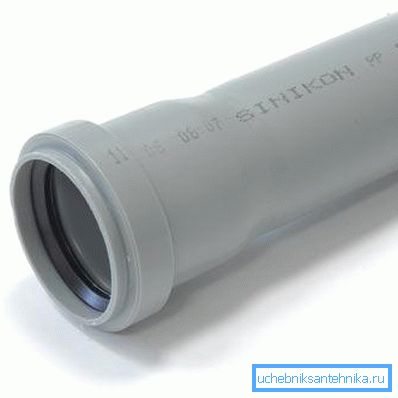

Tubo di plastica da 2 pollici

Informazioni generali

Inch è un'unità di misura che esiste da centinaia di anni. Inoltre, durante questo periodo è cambiata più di una volta.

Ad esempio, i seguenti tipi di questa unità di misura:

  • Vienna - 26,3 mm;
  • Spagnolo (pulgada) - 23,2 mm;
  • Messicano - 23,3 mm.

Devo dire che questa lista può essere continuata all'infinito, per esempio, in ciascuna delle terre germaniche esisteva la sua unità di misura:

  • bavarese;
  • Saxon;
  • prussiana;
  • Badenskaya, ecc.

C'erano misure simili anche in Cina e in Giappone. Ad esempio, l'equivalente cinese era 33,3 mm. Tuttavia, il 20 maggio 1875, la Convenzione internazionale sulla metrica fu firmata in Francia. L'obiettivo di questo trattato era garantire l'uniformità degli standard metrologici internazionali.

Una nota importante di questo contratto era il riconoscimento di un'unità inadeguata che non ha nulla a che fare con il sistema metrico esistente. Inoltre, l'OIML ha raccomandato di rimuovere questo calcolo dalla circolazione il più presto possibile dove era ancora utilizzato.

Questa raccomandazione è stata rispettata da tutti i paesi ad eccezione degli Stati Uniti, dove questa unità è rimasta l'unità di misura locale. Ciò ha reso difficile seguire i requisiti dell'OIML nel resto del mondo.

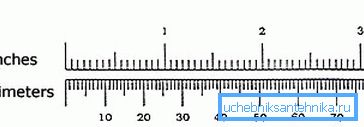

Incch e millimetri

Quindi cos'è questa unità di misura e come esprimerla nelle nostre solite unità di misura? Oggigiorno, quando ci si riferisce a questo termine, è implicita la misura inglese della lunghezza. Va notato che è cambiato anche diverse volte, tuttavia, dal 58 ° anno del secolo scorso è 25,4 mm.

Si chiama "pollici" e il suo segno comune sono le virgolette. Ad esempio, 15 significa 15 pollici, vale a dire 38,1 cm

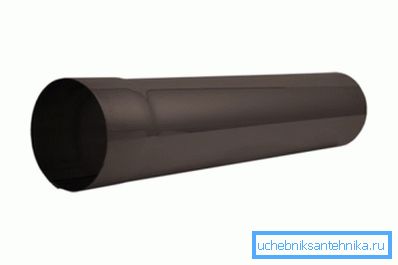

Drainpipe da 3 pollici

Dispone di un calcolo del diametro del tubo

Conversione al sistema di misurazione metrica

Se il produttore specifica un diametro del tubo di 1 pollice, quando viene misurato, risulta che il risultato non è 25,4 mm. È qui che inizia la confusione degli artigiani domestici.

Se consideriamo le caratteristiche tecniche di un tale prodotto, risulta che la sua sezione trasversale è pari a 33.249 mm. Il fatto è che con la designazione di un tubo in pollici, si intende il suo diametro esterno, mentre quello interno corrisponde a 22,4 mm.

Naturalmente, questo valore è in qualche misura condizionale, poiché i prodotti hanno diversi spessori di parete, rispettivamente, il rapporto tra i loro diametri può essere diverso. Tuttavia, esiste ancora qualche uniformità in questa materia. Pertanto, se si converte il tubo in pollici in centimetri, il tubo 2 ha un diametro interno di ~ 5 cm e un diametro esterno di 6 cm.

Tuttavia, quando si converte da 2 pollici a cm, è opportuno tener presente che in realtà il tubo non ha una sezione trasversale di 66,4 cm Inoltre, per i prodotti realizzati con materiali diversi, la sezione trasversale del sistema metrico può essere diversa a causa della differenza di spessore delle pareti.

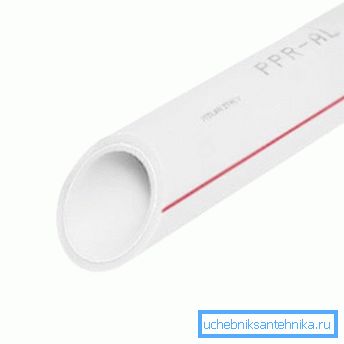

Tubo in polipropilene 32 - in pollici 1

Pertanto, per non confondersi con le misurazioni, è preferibile utilizzare i dati delle tabelle GOST. Successivamente forniamo il diametro standard del tubo in pollici e millimetri:

Diametri dei tubi in pollici (valori interi e frazionari) Passaggio condizionale, in mm Sezione, in mm
Tubo polimerico Sutura in acciaio Acciaio senza cuciture
1? 25 32 33.5 32
1 1/4? 32 40 42.3 42
1 1/2? 40 50 48 45
2? 50 63 60 57
2 1/2? 65 75 75.5 76
3? 80 90 88.5 89

Suggerimento: Se non è disponibile una documentazione di riferimento, la sezione trasversale del prodotto tubolare può essere misurata con una pinza e ottenere così un valore metrico.

Pertanto, un tubo da 1 pollice in centimetri può avere una sezione trasversale di entrambi i modelli 3.2 e 3.35. Nei prodotti di tubi di grandi dimensioni, la corsa potrebbe essere ancora più grande.

Naturalmente, se la pipeline viene montata da parti identiche, non si verificheranno problemi. Ma, se il design è combinato con parti in materiali diversi, ad esempio acciaio + plastica, allora per la loro corretta selezione è necessario richiedere informazioni al tavolo. Nella letteratura di riferimento, è possibile trovare i diametri dei vari tipi di tubi.

Suggerimento: Per la posa di condotte domestiche domestiche (condotte per acqua e gas), il tubo più comunemente utilizzato è 1 1 - 4 pollici, 2 "e 3/4.

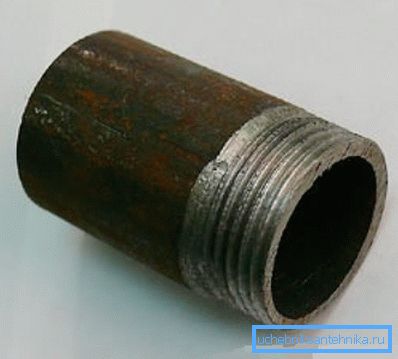

Nella foto - filo cilindrico

Filo in pollici

Spesso, parlando del calcolo del tubo, implicano un filo (cilindrico), che ha un numero di caratteristiche, rispetto alla metrica. Di solito è tagliato in tubi di metallo, così come raccordi in plastica per tubi destinati a tubazioni di tipo pieghevole.

Devo dire che quando si installano le tubazioni in modo filettato (di norma, un tubo di 1-2 pollici - 6 "), sarà utile anche la conoscenza del thread.

Le sue caratteristiche principali sono i seguenti parametri:

  • passo - la distanza tra i fili del taglio. Requisito obbligatorio per la fase: coerenza sull'intera sezione filettata.
  • Diametro esterno - è la distanza tra i due punti superiori opposti, vale a dire situato sulle creste dei turni.
  • Diametro interno - differisce da quello esterno in quanto la distanza non è misurata dalla parte superiore, ma dai punti più bassi delle spire.
  • Altezza del profilo - la differenza tra il diametro esterno e interno.
Parametri principali del filo

Naturalmente, tutti questi parametri sono specificati in pollici e non in millimetri. Ma questa non è l'unica caratteristica di questo thread.

Inoltre, si differenzia dalla metrica dai seguenti parametri:

  • La forma della cresta della bobina. Il taglio in pollici ha un profilo "nitido" anziché metrico.
  • I parametri della filettatura metrica sono espressi in millimetri.
  • Il passo di taglio cilindrico viene misurato in fili, vale a dire il numero di giri (groove) posti su un segmento di 1 ". Nelle condutture domestiche utilizzate filettature con un passo simile:
  • 11 fili - corrisponde a un passo metrico di 2,31 mm;
  • 14 fili - corrisponde a un passo metrico di 1,8 mm.

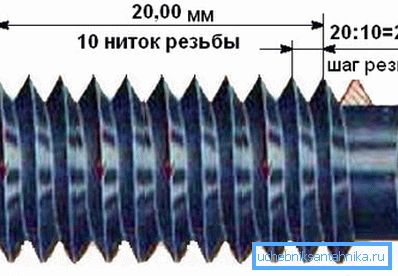

Passo di taglio metrico

In alcuni casi, durante l'installazione o la riparazione di una pipeline, potrebbe essere necessario misurare i parametri del filo. Fai da te non è assolutamente difficile, l'unica cosa di cui hai bisogno è uno strumento speciale.

Fai attenzione! Molto spesso, il diametro esterno del taglio è uguale alla sezione trasversale del tubo.

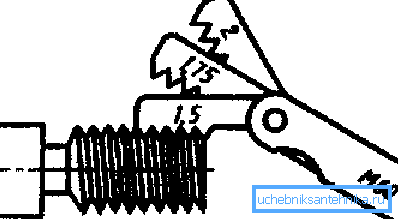

Lo schema per determinare il passo del filo

Il diametro esterno può essere trovato usando una pinza. Per determinare l'intonazione delle svolte, viene solitamente utilizzato un indicatore: uno strumento sotto forma di un insieme di file.

Le istruzioni per lavorare con lui sono estremamente semplici:

  • I file sono collegati al thread.
  • Se i denti della piastra coincidono con la filettatura, è necessario vedere quale valore è indicato sulla piastra, sarà una fase di giro in millimetri. Il prezzo di un tale strumento è abbastanza conveniente, quindi ogni padrone di casa può permetterselo.

Qui, forse, tutte le caratteristiche del diametro del tubo e della filettatura del tubo.

conclusione

Inch è una designazione imprecisa del diametro del tubo, in quanto potrebbe differire a seconda del tipo di prodotto tubolare. Pertanto, per ottenere un valore accurato, è necessario fare riferimento alla letteratura di riferimento per informazioni o utilizzare strumenti di misurazione.

Dal video in questo articolo, puoi ottenere maggiori informazioni su questo argomento.
