Quale dovrebbe essere la pendenza della fogna

Per garantire il normale smaltimento dei liquami, la pendenza del sistema fognario a 1 metro secondo SNiP 2.04.01-85 * dovrebbe essere di 2 cm, ma questi standard si applicano a una guarnizione con un diametro di 100 mm. Inoltre, per ottimizzare la rimozione di tutti i rifiuti solidi e massimizzare il verificarsi di blocchi, è necessario seguire un determinato ordine per le virate e le transizioni dal montante al piano verticale.

Questo sarà discusso di seguito, cioè, considereremo le regole per la posa di sistemi di fognatura esterni e interni in una casa privata e / o in un appartamento, e ti mostreremo anche il video in questo articolo.

Posa di tubi per fognature

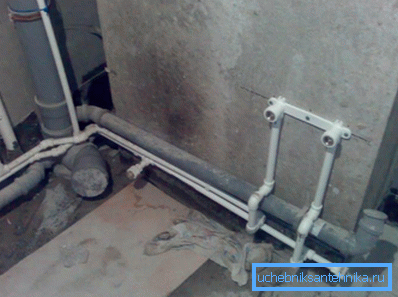

Le sfumature del layout interno

Nota. Nell'appartamento e in una casa privata, l'istruzione raccomanda l'uso di tubi di plastica con un diametro di 50 mm e 100 mm per il cablaggio interno. Una sezione più grande viene utilizzata solo per il bagno, mentre per tutti gli altri servizi igienici sono necessari tubi da 50 mm. Inoltre, un diametro di 32 mm viene utilizzato per lavatrici e lavastoviglie.

• Nell'appartamento di un edificio a più piani, il sistema di scarico delle fognature occupa uno spazio minimo, tuttavia, la pendenza del sistema di scarico interno deve essere conforme alle norme e alle norme sanitarie., indicato in SNiP 2.04.01-85 * e si vedono tali numeri sull'immagine schematica con il bias ottimale della firma.
• Negli appartamenti, il bagno è solitamente collegato direttamente al tee., che si trova sul montante, ma a volte (soprattutto nei primi piani) è necessario installare una valvola di ritegno. In questi casi, è necessario deviare il tubo da 100 mm orizzontalmente per l'inserimento della valvola, quindi non bisogna dimenticare la pendenza di 20 mm, sebbene il dispositivo di bloccaggio sia impostato su un livello in una posizione rigorosamente orizzontale.
• Per i tubi da 50 mm, la pendenza è di 3 cm per metro lineare, ma in brevi tratti può essere aumentata, poiché in questo caso i rifiuti solidi non sono destinati. L'unico sistema fognario nell'appartamento senza pendenza è una fogna da 32 millimetri per un lavaggio e / o una lavatrice - c'è l'acqua forzata che si stacca, quindi il grado dell'aeromobile non è decisivo.
• In una casa privata, le strade delle fognature possono essere più di 4 metri, quindi dovrebbero essere fornite delle revisioni per eliminare possibili blocchi.. Inoltre, dovrebbero essere evitati i turni 90? - a questo scopo è meglio usare due raccordi angolari da 45 ° ciascuno. Ruota 90? È ottimale solo per i riser quando si spostano in un piano orizzontale. Anche raccordi girevoli per 90? rilevante nell'appartamento per tubi da 50 mm e 32 mm - ci sono brevi distanze e quindi la possibilità di blocco è minima.

Cablaggio esterno

Ora passiamo al layout nel cortile, dove la pendenza massima del sistema di fognatura esterno è esattamente la stessa che nella stanza e dipende direttamente dal diametro dei tubi. Per uso privato, di regola, viene applicata una sezione trasversale di 100 mm e 150 mm, il che significa che la pendenza ottimale sarà di 2,0 cm e 0,8 cm, e il massimo di 2,5 cm e 1,3 cm, rispettivamente. Va ricordato che il prezzo del materiale qui non ha assolutamente valore.

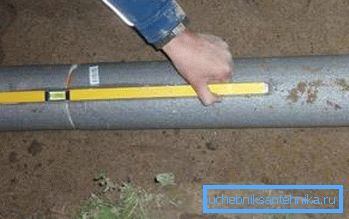

Nota. La qualità dell'installazione delle comunicazioni dipende dalla domanda su quale pendenza dovrebbe avere un sistema fognario. Il fatto è che se la pendenza è inferiore alla norma, allora la debole pressione dell'acqua che scorre per gravità non sarà in grado di lavare via i rifiuti solidi (feci), e se la velocità è troppo alta, allora l'acqua non avrà il tempo di farlo. Si scopre che in entrambi i casi si formerà una torta sulle pareti interne del tubo e blocchi sulle spire.

Per quanto riguarda le curve, ci sono anche accessori usati per 32? e 45?, ma a 90 anni? utilizzare due connessioni angolari di 45 °. Proprio come nella stanza, il fitting è 90? rilevante solo per il montante quando ci si sposta su un piano orizzontale.

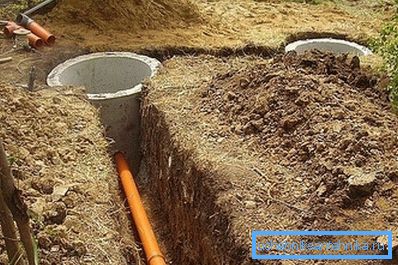

La profondità della trincea in questo caso dipenderà da due fattori: è il punto massimo di congelamento del suolo nella regione e la distanza dalla casa alla fossa settica (pozzo nero).

Ad esempio, se il punto di congelamento è a una profondità di 70 cm, all'uscita dall'edificio per un tubo da 100 mm la trincea avrà 90 cm (10 cm per diametro e 10 cm a una distanza dal livello critico). Ma la fogna senza pendenza non può essere, quindi, se la distanza dalla fossa settica è di 20 m, quindi la fossa settica, questa profondità sarà 70 + 20 * 2 = 110 cm.

Inoltre, nella parte inferiore della trincea dovrebbe esserci un cuscino di sabbia - questo consente di posare a un certo livello e distribuire uniformemente l'area del tubo sul terreno. Di conseguenza, la profondità approssimativa della trincea (senza cuscino di sabbia) dovrebbe essere almeno 5-10 cm in più.

Quando si organizza una zona suburbana, la pendenza del sistema di scarico delle acque piovane secondo SNiP dipende anche dal diametro dei tubi e rispetta le norme e le regole sopra specificate nel testo. Anche qui è necessario osservare la profondità della guarnizione, e poiché le precipitazioni sono solitamente associate alle strutture sanitarie domestiche, è obbligatorio installare una valvola di ritegno per acque reflue senza ritorno.

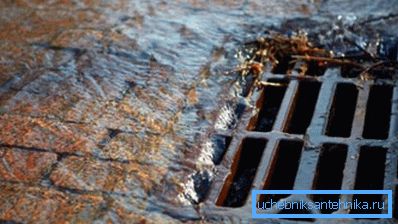

Se la tempesta è fatta sotto forma di grondaia, allora la pendenza deve essere di almeno 5-10 mm per metro lineare, ma questo è se c'è una griglia protettiva sopra, come nella foto sopra. Se non c'è protezione e detriti (foglie) possono entrare nello scivolo, la pendenza deve essere aumentata a 2 cm.

conclusione

Osservando la pendenza massima e minima del liquame durante la sua installazione, è possibile ottenere un buon deflusso dell'acqua dai bagni, evitando anche il verificarsi di odori sgradevoli. Inoltre, non abbassare il diametro del tubo lungo il deflusso - questo porterà a blocchi.
