Telaio fatto di tubi: vari disegni e metodi della loro

Il telaio del tubo del profilo può servire come base per una varietà di strutture e piccole forme architettoniche. La versatilità di questo materiale è tale che viene utilizzata quasi ovunque e, con l'osservanza di semplici regole, anche il maestro più esperto può ottenere buoni risultati.

Di seguito descriviamo a cosa dovresti prestare attenzione quando progetti le strutture dei telai, e fornisci anche alcuni esempi che puoi usare nell'auto-costruzione.

Nozioni di base sulle parti di collegamento

Prima di iniziare a costruire cornici metalliche da una tubazione di profilo, dobbiamo decidere come collegheremo le parti insieme.

E qui, in generale, ci sono due opzioni:

• Giunto saldato.

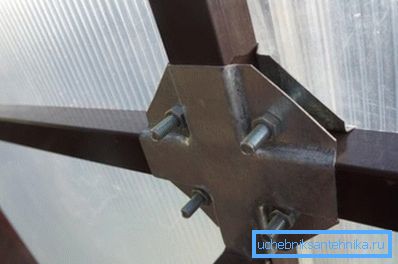

• Collegamento meccanico con staffe e bulloni.

Ognuna di queste tecnologie ha pro e contro, che mettiamo insieme in un'unica tabella:

In linea di principio, entrambi i metodi possono essere utilizzati nel lavoro. Eppure vale la pena notare che la maggior parte delle volte, è la saldatura che viene usata più spesso per creare un telaio con le proprie mani, poiché la connessione bullonata richiede un adattamento molto preciso delle parti a misura. Tale installazione viene solitamente effettuata in fabbrica: un esempio è un qualsiasi gruppo di parti per l'autoassemblaggio di una serra o di un gazebo.

Nella costruzione di capitali

Casa di campagna o fienile

I tubi profilati hanno un notevole margine di sicurezza, che consente loro di essere utilizzati per la costruzione di strutture con capacità portante significativa. Se hai una certa abilità in questi dettagli, puoi assemblare le fondamenta di una piccola casa o di un capanno (scopri qui come nascondere i tubi nel bagno).

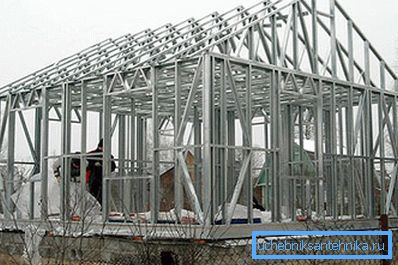

Il telaio della casa da un tubo di profilo è costruito da mani proprie secondo questo schema:

• Innanzitutto, riempiamo le fondamenta delle strisce, perché anche una costruzione abbastanza leggera richiede fondamenta affidabili.
• Posiamo tubi di forma spessa (50x50 e più) sulla fondazione, che fissiamo con ancore.
• Colleghiamo la reggia inferiore con tronchi in gradini di 60 cm. Per evitare che i tronchi si deformino (e anche un tubo di 50 mm può deformarsi nel tempo), li supportiamo con barre di legno craniche o colonne di mattoni.

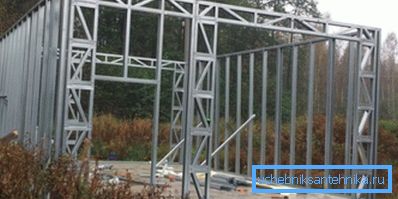

• Negli angoli installiamo i rack da spazi vuoti 40x40 mm. L'altezza di questi rack determinerà l'altezza del soffitto della nostra casa. Le parti angolari del cuscinetto possono essere riparate con le parentesi.

Suggerimento: Per ottenere la rigidità richiesta, la cremagliera deve essere posizionata non solo sugli angoli, ma su tutte le sezioni piane delle pareti con un passo non superiore a 100 cm.

• Dall'alto saldiamo le stesse tubazioni superiori sulle quali installiamo il tetto. Per le travi, è possibile utilizzare sia gli spazi in legno che quelli in metallo.
• Rafforziamo il design con elementi trasversali di tubi più sottili o angoli in acciaio. Nella stessa fase formiamo aperture per finestre e porte.

In linea di principio, questo lavoro con le estremità in metallo. Possiamo solo riporre il telaio in acciaio, senza dimenticare l'isolamento, ma i tubi conducono molto bene il calore.

La base del capannone o della cucina estiva è costruita approssimativamente sulla stessa linea. Le principali differenze qui saranno nella configurazione delle pareti e del tetto, così come nella decorazione: se si intende mantenere gli attrezzi da giardino nell'edificio, è possibile isolarlo in modo meno efficiente.

serra

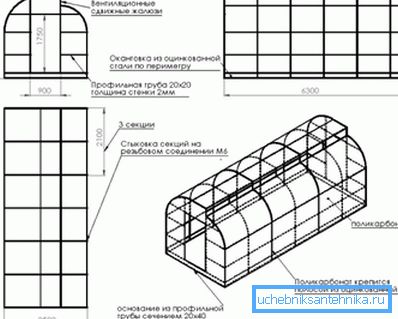

Le istruzioni per creare la base per la serra saranno in qualche modo diverse, naturalmente, nella direzione di facilitare il compito.

• Per cominciare, realizziamo diversi archi da spazi vuoti 30x30 mm, le cui dimensioni corrispondono alle dimensioni pianificate della nostra serra. Gli archi possono essere solidi (quindi non si può fare a meno di una macchina per piegare i tubi) o gruppi di più segmenti di linea retta.
• Usando la saldatura, saldiamo la parte inferiore del telaio a ciascun arco.. Quindi non solo forniremo alle strutture maggiore stabilità, ma eviteremo anche la deformazione degli elementi dell'arco.

Fai attenzione! Invece di una cornice, i perni di acciaio possono essere saldati per essere usati per penetrare nel terreno.

• Nel primo arco frontale, montiamo la porta. Anche qui è possibile fissare immediatamente il telaio della porta su cardini metallici.

Quindi puoi andare in due modi:

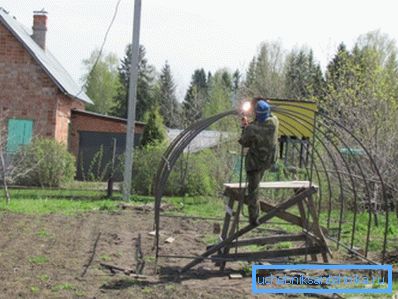

• Se abbiamo bisogno di una struttura non separabile, allora sul sito saldiamo tutti gli archi in un unico frame, installando i raccordi longitudinali.
• Se si prevede di smontare e trasportare la serra, allora invece di saldare usiamo staffe in acciaio, che stringiamo con l'aiuto di bulloni.

Come nel caso della casa, dovremo solo finire: coprire la struttura metallica con polietilene o rivestire con pannelli di policarbonato.

Suggerimento: In modo che i tubi non arrugginiscano in un ambiente umido, devono essere trattati con un composto anti-corrosione.

Approssimativamente sullo stesso principio, la struttura dell'hangar può essere assemblata da un tubo sagomato. Naturalmente, per questo compito è necessario scegliere spazi vuoti più spessi (almeno 70x70 mm) e non sarà possibile utilizzare strumenti improvvisati. Ma lo schema stesso rimarrà invariato.

Piccole costruzioni

L'uso delle tubazioni nella costruzione di strutture capitali è abbastanza comune. Tuttavia, molto più spesso il telaio del tubo viene utilizzato nella costruzione di piccole forme architettoniche - capannoni, gazebo, tettoie sopra il portico, ecc.

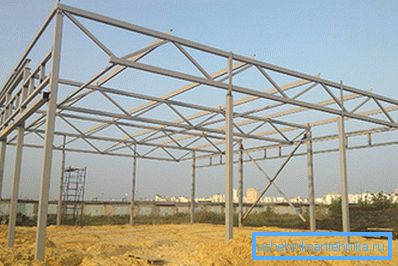

Possiamo assemblare con le nostre mani la cornice della pensilina dal tubo profilato come segue:

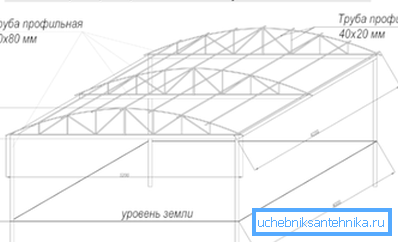

• Innanzitutto, la parte superiore è costituita da sottili fustellati (30x30 mm e meno). Può essere sia lanciato che saltato.

Fai attenzione! Spesso vengono realizzati anche tetti emisferici, ma in questo caso è necessario un calcolo accurato del raggio dell'arco.

• La parte superiore è fissata in modo saldato o meccanico alla reggia.
• Quindi i rack sono installati a terra. Possono essere seppelliti nel terreno con calcestruzzo (circa 40-50 cm) o montati sugli incroci da un angolo di acciaio.

• Nella fase finale, solleviamo la parte superiore e la posizioniamo sui supporti. Combiniamo le parti, garantendo la stabilità dell'intera struttura.
• Se facciamo una tettoia sotto il portico, allora possiamo fare a meno dei sostegni. In questo caso, le strutture di supporto sono le staffe fissate rigidamente alla parete con bulloni di ancoraggio.
• Al completamento del lavoro di installazione è finito. Di norma, tali strutture non richiedono l'isolamento termico, pertanto posizioniamo la membrana protettiva contro l'umidità direttamente sul telaio e installiamo il materiale di copertura dall'alto.

Fai attenzione! In alcuni casi, le superfici laterali possono anche essere rivestite di plastica traslucida, oppure possono essere installate su di esse con tende in tessuto polimerico che le sorreggono: in questo modo lo spazio sotto la visiera o la tettoia sarà protetto dall'ingresso di gocce di pioggia in presenza di forti venti.

Anche un quadro per un albero di Natale fatto di tubi può essere considerato un design piuttosto popolare. È molto semplice da installare, ma va ricordato che per la sua fabbricazione è meglio prendere un tubo tondo piuttosto che un tubo profilato.

Questo frame sarà piuttosto semplice:

• La base dell'intera struttura è realizzata saldando due angoli o piccoli canali. È importante posizionare con precisione le parti in modo che il supporto sia piatto.

Fai attenzione! Se l'altezza del telaio è prevista per più di 2 m, quindi nei dettagli della base facciamo in anticipo i fori di montaggio per il fissaggio a terra.

• Quindi saldato alla base del tubo centrale con un diametro di 75 mm o più.

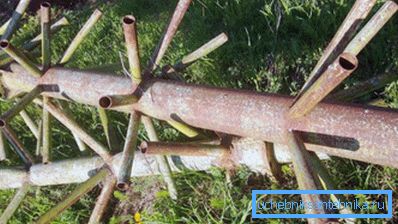

• Inoltre, da un tubo di 45-50 mm tagliamo pezzi grezzi lunghi circa 25-30 cm. Con l'aiuto della saldatura, posizioniamo questi pezzi grezzi sull'asse centrale, disponendoli a spirale o trasversalmente.

Usando tali materiali, è possibile realizzare un dispositivo per l'installazione di un albero di Natale sufficientemente grande. In linea di principio, tutte le cornici per alberi di Natale sono realizzate in questo modo, con la sola differenza che per una costruzione di oltre 5-6 m di altezza è necessario prendere tubi più spessi.

conclusione

La struttura del capannone del tubo del profilo o della base per il pergolato può essere realizzata in poche ore. Naturalmente, una tale velocità di lavoro senza perdita di qualità è possibile solo se siamo abbastanza professionali nelle capacità di saldatura o prepariamo tutti i dettagli per il collegamento con parentesi in anticipo (vedi anche l'articolo Raccordi per tubi: tipi principali e caratteristiche dell'applicazione).

In modo più dettagliato questa tecnica può essere studiata visualizzando il video in questo articolo.
