Com'è strutturata la fognatura in una casa privata: una

Non pensare che la disposizione dei liquami in una casa privata sia impossibile con le loro stesse mani. In realtà, non è un compito così difficile non essere in grado di farlo da soli.

Naturalmente, come in ogni nicchia, ci sono molte sfumature che devono essere prese in considerazione, ma in generale, se si è teoricamente motivati, è più che realistico realizzare questo tipo di lavoro. Senza assumere team di terze parti.

In questo articolo capiremo in dettaglio come è progettato e realizzato l'impianto fognario nell'appartamento e nella casa.

Iniziamo con il punto più importante.

Come scegliere un tubo per la linea del dispositivo

Considera tutte le opzioni nella tabella comparativa.

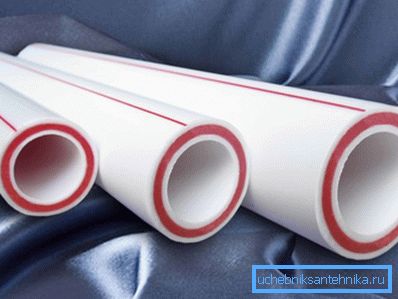

In linea di principio, si scopre che l'opzione migliore è la distribuzione di tubi per fognature e tubature in plastica. Perché il sistema è abbastanza realistico da montare rapidamente, mentre durerà molto a lungo.

Suggerimento: non preoccuparti del fatto che la plastica sia sensibile agli shock meccanici. In primo luogo, di solito una tale autostrada è ancora protetta da qualcosa e, in secondo luogo, la stessa ghisa è anche un materiale piuttosto fragile. In situazioni standard per l'installazione di sistemi fognari è meglio scegliere tubi in PVC.

Quindi, con quale migliore lavoro abbiamo deciso, passiamo ora alla parte pratica dell'articolo.

Dispositivo indipendente di sistema fognario

Vale la pena notare un punto importante.

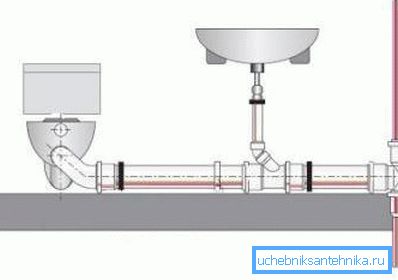

La disposizione dei liquami in una casa privata non è praticamente diversa dalla pianificazione di una linea simile nell'appartamento. In entrambi i casi, c'è una cosa in comune: questo è il luogo in cui le fogne entrano all'interno della tua stanza. Ed è proprio a questo punto che tutti gli alloggi sono collegati.

In un grattacielo, tale scarico è, di regola, in un tubo di livello generale, che "lascia" nei pozzi delle acque reflue della città. E in un edificio privato, la sezione di uscita può portare non a un sistema di fognatura centrale, ma a un foro di scarico usuale situato da qualche parte nel cortile.

Questa è l'unica differenza: il layout e il principio di layout sono esattamente gli stessi. Considerare come esattamente la disposizione dei tubi di fognatura in una casa e un appartamento privati.

Tutto inizia con il design.

Pianificazione posizione idraulica

Questo si riferisce al fatto che devi prima definire chiaramente dove si troveranno questi articoli:

1. Ciotola del gabinetto;
2. Bagno;
3. Lavandino;
4. Lavello della cucina, ecc

Come procedere:

1. Prendi il piano di un appartamento o di una casa o disegnalo con le tue mani.
2. In cucina, bagno e stanza da bagno, puoi vedere dove saranno esattamente gli elettrodomestici sopra menzionati.
3. Misuri la distanza dai muri ai punti risultanti e trasferiscili al piano.

Dopodiché puoi procedere alla fase successiva.

Calcolo dei raccordi e della lunghezza del sistema

Dato che abbiamo già i punti di scarico, sia sulla carta che, di fatto, ci baseremo su di essi.

Dobbiamo calcolare il metraggio totale dell'autostrada. Per fare ciò, misuriamo semplicemente la distanza tra i segni estremi e aggiungiamo il 30% alla somma ottenuta, che sarà l'indicatore necessario della metratura.

A seconda di ciò, viene determinato il numero richiesto di tubi in pezzi.

Si noti che durante questo tipo di lavoro è necessario calcolare esattamente dove si troveranno le connessioni tra i tubi e i vari raccordi, e solo allora determinare un numero chiaro. Se ciò non avviene, è possibile che gli angoli o altri adattatori debbano essere montati all'interno della partizione, il che, ovviamente, è molto scomodo. Credetemi, a volte è più facile cambiare il piano della linea e aggiungere un altro tubo alla struttura piuttosto che organizzare una connessione complessa in un luogo scomodo.

Quello che deve essere fatto dopo è di rivelare tutti i punti di svolta. Questo è fatto proprio sul piano. Solo qui è importante ricordare che la direzione delle virate può essere non solo da una parte all'altra, ma anche dall'alto verso il basso.

Dopo aver identificato tali aree, determiniamo quanti montaggi con un certo grado di rotazione sono necessari. E avendo questi dati, puoi andare al negozio e acquistare il materiale necessario.

Tieni presente che è ancora importante decidere in che modo la plastica verrà attaccata al muro. Se i prodotti possono essere fissati dall'esterno, come se fossero sul piano delle pareti e del pavimento, è necessario acquistare accessori speciali. E se non eviti di posare il percorso o le sue singole sezioni all'interno delle pareti, avrai bisogno di una malta di cemento e sabbia.

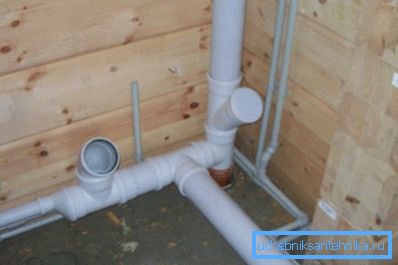

Vediamo esattamente come si posano i tubi di scarico in una casa privata.

Installazione del sistema

Come esempio illustrativo, prendi l'opzione più difficile: l'assemblaggio del tubo, che è disposto all'interno delle pareti.

Per un lavoro rapido ed efficace, oltre ai prodotti sanitari stessi, abbiamo bisogno di questo:

1. Puncher.
2. Metro a nastro e matita.
3. Regola con livello.
4. Cazzuola e secchio per malta.
5. Borsa DSP.
6. Il trapano con un diametro di 6 mm. e lama a pale.

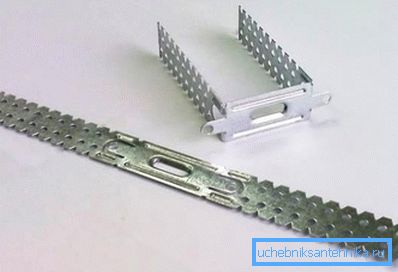

7. Chiusure a U da acciaio zincato per il fissaggio rigido dei tubi.
8. Cavicchi.
9. Silicone sanitario
10. Martello, cacciavite a stella.

In linea di principio, con un set del genere, puoi iniziare a lavorare in sicurezza.

Questo viene fatto approssimativamente secondo questo schema:

1. Sulla superficie del muro disegniamo linee lungo le quali verrà posato il sistema..
2. Prendiamo un punteruolo, mettiamo una lama per parafango e iniziamo a fare alberi (scanalature) per la plastica nel muro. La larghezza e la profondità del "percorso" dovrebbero essere di un paio di centimetri più grandi del diametro dei tubi per i liquami interni. Tale spazio è necessario per poter modificare la posizione orizzontale dei prodotti, se necessario.

1. Dopo che i canali per la posa dei tubi sono pronti, è necessario pulire a fondo la superficie dei recessi in modo che non rimangano pietre taglienti nascoste, pezzi di rinforzo, ecc.. Se rimangono, c'è il rischio di danneggiare la plastica durante l'installazione.
2. Ora prendiamo un perforatore, ci mettiamo un trapano, prepariamo le immagini a forma di P e le usiamo per fissare i tubi al muro, collegandoli in serie. Allo stesso tempo, è auspicabile iniziare l'assemblaggio dal punto di ingresso della linea fognaria principale in un appartamento o in una casa. Se "vai" al contrario - ad esso, c'è la possibilità che semplicemente non sia possibile inserire i tubi nel canale principale alla fine del lavoro.

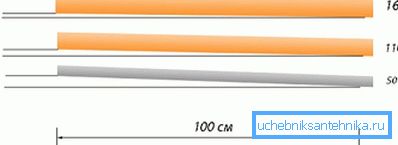

Si noti che il layout della fogna nella stanza da bagno e in qualsiasi altro implica la presenza di una pendenza obbligatoria in relazione al punto principale dello scarico. Se l'inclinazione non lo è, l'acqua semplicemente non fluirà attraverso il sistema nella giusta direzione. Di norma, è sufficiente un errore di un paio di centimetri per due metri.

1. Dopo che i tubi sono stati fissati e, di fatto, il "percorso" è stato assemblato, è necessario verificarne il funzionamento.. Per fare questo, l'acqua viene versata in ogni punto dello scarico - se si può vedere che sta perdendo tranquillamente, allora tutto è in ordine, i tubi possono essere sigillati con una malta di cemento e sabbia.

Riempire con la soluzione è facile: mescoliamo la soluzione con acqua e come se introducessimo tutti i solchi con la massa risultante. E dopo che la miscela di lavoro afferra un po ', la cazzuola deve tagliare le sporgenze in eccesso rispetto al piano del muro. (Vedi anche l'articolo Collegamento della toilette alla fogna: caratteristiche.)

Su questa la nostra revisione e le istruzioni di installazione per acque luride nella casa sono state completate.

Riassumiamo l'articolo.

conclusione

Come puoi vedere, non c'è nulla di difficile nel layout di un tale sistema. Speriamo che dopo aver letto questi suggerimenti e queste istruzioni, tu possa fare tutto da solo. Se le informazioni non sembrano essere sufficienti, controlla il video informativo in questo articolo.
