Come collegare una doccia - una guida dettagliata

Dato il costo delle docce, molti cercano di salvare e installare da soli. Una soluzione del genere sembra giustificata: è sufficiente comprendere chiaramente la procedura per la connessione e il montaggio. Il fatto è che durante l'installazione, dovrai affrontare non solo la questione di come collegare la doccia al sistema fognario, ma anche organizzare la fornitura di acqua e persino collegarla alla rete di alimentazione.

Cabina doccia completa

Tipi di docce

Prima di immergerti nel processo di installazione, devi capire i tipi di docce. Il fatto è che a seconda del modello può essere molto diverso e l'ordine della sua installazione.

A questo punto, non siamo interessati alla forma, al colore, ai materiali usati, quindi ci concentreremo sulle caratteristiche del design e sulla funzionalità dei diversi modelli di docce:

  • l'opzione più semplice è un angolo del bagno appena recintato da pareti trasparenti. In questo caso, è sufficiente collegare lo scarico al sistema fognario e fornire acqua calda e fredda, l'illuminazione sarà sufficiente e non ci saranno problemi di ventilazione perché le pareti non chiudono completamente la doccia;

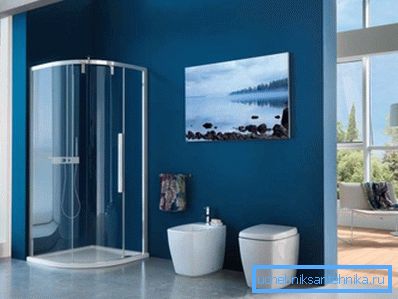

Nella foto - una doccia semplice ma elegante
  • Le cabine doccia acquistate sembrano capsule completamente richiudibili con un diverso set di funzioni. Di solito, questo include un pannello con idromassaggio, lampade installate nella parte superiore, ventilazione forzata separata, un telefono, luci multicolori, ecc. Tuttavia, il prezzo di tale piacere non è diverso nel carattere democratico;

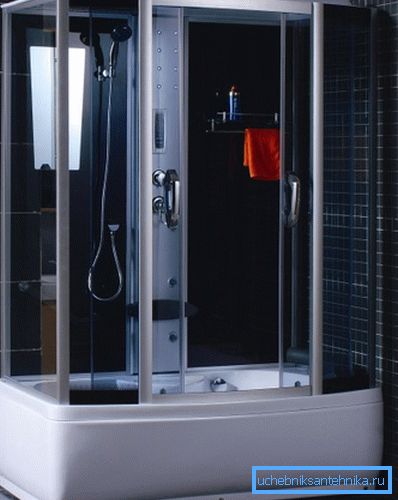

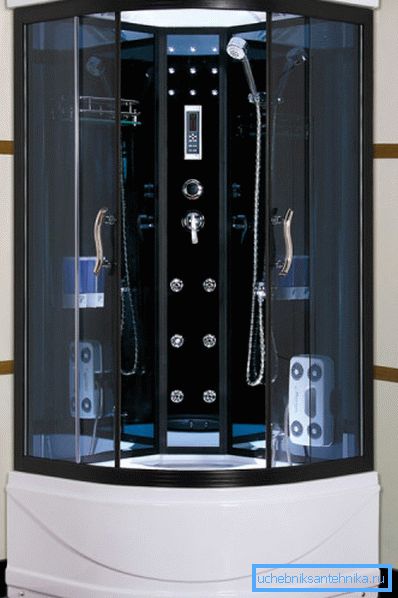

Modello con idromassaggio, ventilazione e altre belle aggiunte
  • a modelli di residenze estive con elementi riscaldanti sono abbastanza comuni. Tali cabine possono essere installate direttamente sul sito e gli elementi riscaldanti si trovano nel serbatoio. In questo modo si ottiene una certa indipendenza dalle condizioni meteorologiche e l'acqua calda è sempre presente;
  • Nota distintamente valore cabine opzioni con e senza un pallet. Ciò influisce notevolmente sulla complessità del collegamento della doccia alla fogna. Le varianti con un pallet sono collegate tramite un normale sifone, altrimenti viene utilizzata una doccia o un canale, le comunicazioni sono nascoste nel massetto.

Quando si sceglie una cabina, si dovrebbe prendere in considerazione la possibilità di collegarlo non solo alla rete idrica e alle fognature, ma anche alla rete elettrica. Ad esempio, nelle aree suburbane, dove l'elettricità viene interrotta da una cosa abituale, la maggior parte delle funzioni di tali stand rimarrà non reclamate.

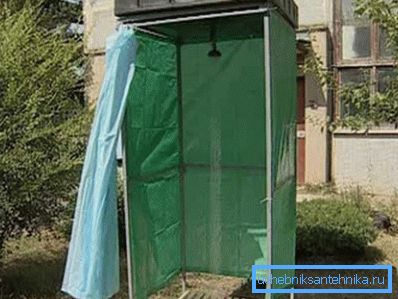

Opzione di vacanza ottimale ed economica

Per lo stesso idromassaggio, viene utilizzata una pompa separata nella doccia acquistata, sul retro o sul fondo. Inoltre, senza elettricità, illuminazione, luci, un telefono integrato, un lettore musicale, ecc. Non funzioneranno.

Fai attenzione! Senza l'alimentazione, anche la ventilazione non funzionerà, quindi fare la doccia diventerà semplicemente scomodo.

Guida per la connessione della cabina doccia

Quando si installa la doccia, oltre al montaggio della cabina stessa, sarà necessario risolvere compiti come il collegamento dello scarico del pallet al sistema fognario, il collegamento al sistema di alimentazione dell'acqua e l'organizzazione dell'alimentazione. Ognuna di queste fasi merita di essere presa in considerazione in modo più dettagliato.

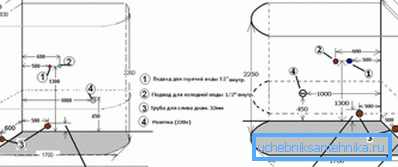

Il diagramma mostra le opzioni di connessione per le comunicazioni di base.

Connettiti alla fogna

Per quanto riguarda come collegare una doccia con un vassoio alla fogna, si consiglia di eseguire il lavoro nella seguente sequenza:

  • Innanzitutto, l'uscita del sifone è collegata alla corrugazione della fogna. La connessione viene effettuata utilizzando un dado in plastica, l'altra estremità delle corrugazioni può essere immediatamente collegata alla rete fognaria;
Tutto è pronto per installare il piatto doccia e la padella
  • quindi è necessario collegare saldamente il sifone al tubo di scarico (se c'è troppo pieno, si collega anche al sifone). Per fare questo, la parte metallica (di solito un vetro perforato) viene inserita nel pallet stesso, e sul lato posteriore un sifone è collegato tramite un anello di gomma e l'intera struttura è collegata tra loro da un bullone;
  • dopodiché puoi finalmente installare il pallet stesso. Molto spesso, la base presenta piccole irregolarità, impercettibili esternamente, ma tangibili quando si controlla il livello di orizzontale. Per compensare l'effetto della base irregolare, il telaio sotto il pallet è dotato di gambe regolabili in altezza.

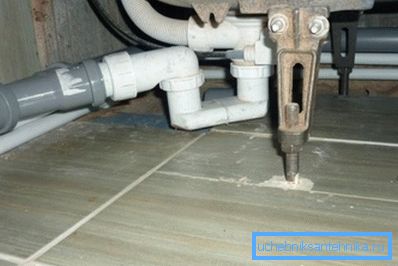

Il pallet è collegato tramite un sifone a forma di S.

Se si utilizza una padella smaltata in metallo economica, è consigliabile trattare immediatamente l'isolamento acustico. È possibile risolvere questo problema con le proprie mani: basta usare la schiuma di montaggio sul fondo del pallet o incollarlo con uno spesso strato isolante.

Se, tuttavia, verrà utilizzato uno scarico o un canale per collegarsi al sistema fognario, l'ordine di lavoro sarà leggermente diverso, in quanto le comunicazioni saranno nascoste nel massetto. Tutto si riduce al fatto che con il dispositivo del massetto nello spessore del calcestruzzo il dispositivo di scarico stesso è nascosto, e grazie alla profilatura della superficie, viene creata la pendenza necessaria allo scarico. Al momento dell'acquisto di una doccia finita con questo non dovrà affrontare.

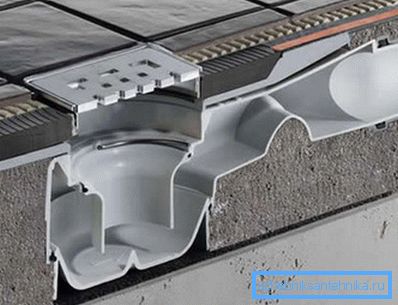

Schema di drenaggio con scarico della doccia

Fai attenzione! Quando si usano le scale, c'è una restrizione non molto piacevole - è impossibile posare un motivo sul pavimento a causa del fatto che la piastrella deve essere tagliata in diagonale. La componente estetica soffre un po '.

Collegamento dell'acqua

Quando si risolve il problema di come collegare l'acqua ad una cabina doccia, il nostro obiettivo è quello di fornire acqua fredda e calda ai tubi corrispondenti nella cabina doccia. Per quanto riguarda le diverse opzioni di commutazione per l'approvvigionamento idrico, tutto dipende dalla complessità del modello acquistato. Le cabine con idromassaggio e altre funzioni consentono di alternare il flusso d'acqua tra doccia manuale e superiore, pannello idromassaggio, doccia a piedi, ecc.

Fai attenzione! Prima di iniziare il lavoro, l'alimentazione idrica del montante deve essere interrotta e per ridurre la pressione è sufficiente aprire i rubinetti del bagno.

I lavori di connessione vengono eseguiti nella seguente sequenza:

  • se la cabina è installata al posto della vecchia doccia, deve essere completamente scollegata;
Nella foto: rimuovi la vecchia anima
  • Per comodità di collegamento dei tubi flessibili del box doccia ai tubi, vengono utilizzati raccordi a compressione. Per ulteriore tenuta sulla filettatura, il nastro FUM è avvolto;
  • per rendere il lavoro conveniente, puoi tagliare un buco più largo nella parete rispetto a prima. La cosa principale è che nella dimensione non supera le dimensioni del pannello incernierato;
  • Inoltre, i tubi flessibili del miscelatore sono collegati rispettivamente alla fornitura di acqua calda e fredda (è possibile navigare per marcatura a colori);

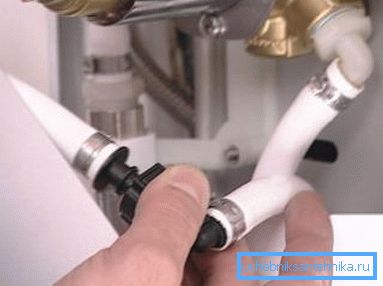

Collegare i tubi dell'acqua calda e fredda
  • tutto ciò che resta da fare è collegare correttamente il tubo dal pannello centrale alla doccia a mano e superiore, così come al pannello idromassaggio. Per evitare confusione, puoi orientare lungo la lunghezza del tubo, solitamente il più lungo utilizzato per una doccia tropicale. lunghezza media - per una doccetta, ecc.

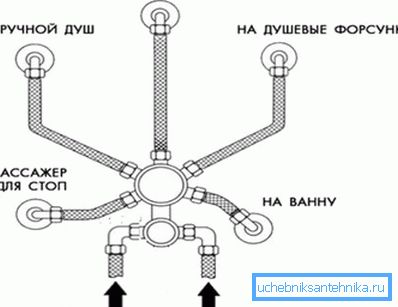

Durante il collegamento, non confondere i tubi.

In questo esempio, viene mostrata l'istruzione più semplice, in cui è sufficiente collegare il pannello alle prese nel muro. Ma per facilità di manutenzione, tutti i tubi possono essere concentrati sotto il pallet (eccetto per i modelli con pallet ultrabassi). In questo caso, è possibile installare anche valvole a sfera per poter sempre interrompere l'alimentazione idrica alla cabina, è comodo durante le riparazioni.

Inoltre, sotto la cabina stessa, è possibile posizionare una pompa per garantire il funzionamento dell'idromassaggio e dei manometri per controllare la pressione nei tubi (a bassa pressione, alcune delle funzioni della cabina potrebbero non funzionare). È anche possibile installare filtri per l'acqua, questo allungherà la vita del dispositivo.

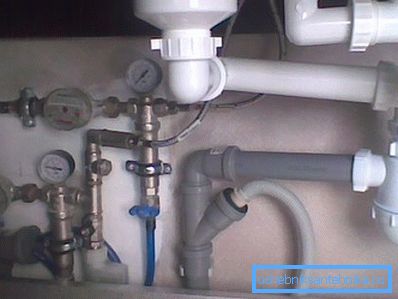

Pompa, manometri e tubi possono essere posizionati sotto la doccia

Connessione di rete

La questione di come la doccia sia collegata all'elettricità è molto importante perché senza alimentazione, né le luci e l'illuminazione, né i ventilatori di scarico, né l'attrezzatura per il massaggio funzioneranno. Cioè, la funzionalità del dispositivo verrà ridotta di parecchie volte.

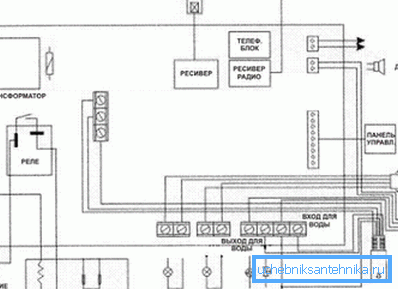

I principali consumatori di energia elettrica

L'acquirente con l'autoinstallazione non deve compromettere il cablaggio e l'alimentazione dei singoli elementi. È sufficiente accendere la spina di alimentazione e collegare correttamente tutti i consumatori di elettricità nella cabina.

Per fare in modo che tutto funzioni per la prima volta, il produttore alloca i connettori per diversi dispositivi a colori e la corretta connessione è garantita dalla forma delle spine, è semplicemente impossibile inserirla nel connettore sul lato sbagliato.

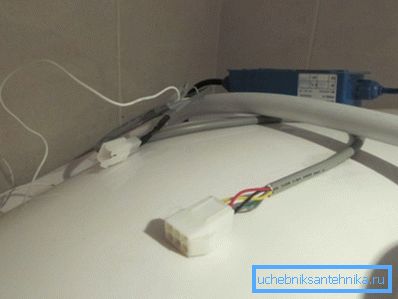

A causa della forma dei connettori, è difficile confonderli.

Fai attenzione! Ciò che vale la pena di prestare particolare attenzione è l'impermeabilizzazione dei cavi, i produttori poco noti possono facilmente risparmiare su questo.

Dai consigli generali al momento della connessione puoi consigliare:

  • utilizzare una macchina automatica separata per il box doccia, che interromperebbe l'alimentazione in caso di superamento del consumo massimo di energia;
  • non utilizzare cavi di bassa qualità per alimentare la cabina, deve essere isolato ed essere in rame;
  • Si sconsiglia inoltre di collegare sia la pompa che l'attrezzatura per il massaggio alla stessa fase.

Alla fine

Il materiale sopra aiuterà durante l'installazione di un box doccia in appartamento e in campagna. L'attenzione principale è rivolta alla questione della connessione e non dell'assemblaggio, poiché è con questa parte che i problemi sorgono più spesso.

Il video in questo articolo descrive l'opzione di assemblare e collegare un box doccia piuttosto popolare.
