Come fare una fogna in casa: un'installazione passo-passo

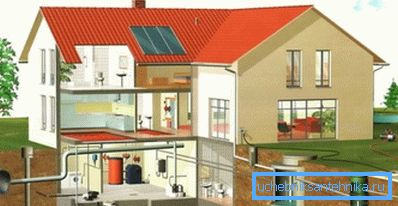

Se hai bisogno di creare un sistema fognario in una casa privata con le tue mani è abbastanza reale. Naturalmente, questo compito è piuttosto laborioso, ed è meglio pianificarlo insieme alla costruzione della casa, ma con una preparazione adeguata anche il principiante ce la farà.

Di seguito descriviamo l'algoritmo dei lavori sulla sistemazione del sistema di drenaggio, che tiene conto delle peculiarità di una casa privata.

Sistema esterno

Fossa settica o pozzo nero

Discutendo su come fare i liquami in una casa privata, molti trascurano il fatto che le comunicazioni intrahouse in quanto tali non rappresentano l'area di lavoro più ampia. In effetti, è molto più laborioso dotare un serbatoio di fogna, poiché la possibilità di collegarsi a una fognatura centralizzata non è sempre il caso.

A seconda del principio di funzionamento, i serbatoi sono suddivisi in:

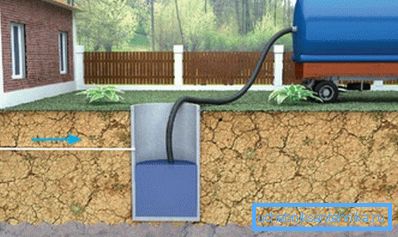

• risparmi - pozzi neri di filtraggio e non filtranti. Tali strutture hanno una struttura abbastanza semplice, ma richiedono un pompaggio regolare (con uso intensivo - più volte a stagione).
• lavorazione - fosse settiche e stazioni di trattamento biologico. L'organizzazione di tali sistemi sarà più complessa e costosa, ma possono funzionare senza pompare del tutto o con pompaggi una volta ogni tre o cinque anni.

Suggerimento: Discutendo quanto costa fare i liquami in una casa privata, è necessario prendere in considerazione il costo della sua manutenzione. E se si considera che il prezzo di una singola pulizia di una fossa può raggiungere i 3 mila rubli (noleggiando un furgone oltre a riciclare una certa quantità di rifiuti), a volte è più vantaggioso installare una fossa settica più costosa.

Costruiamo il serbatoio settico secondo il seguente schema:

• Nel luogo selezionato (deve rispettare gli standard sanitari e essere posizionato lontano dall'acqua) scaviamo un pozzo con una profondità di circa 3 m.
• Il fondo del pozzo è accuratamente allineato.

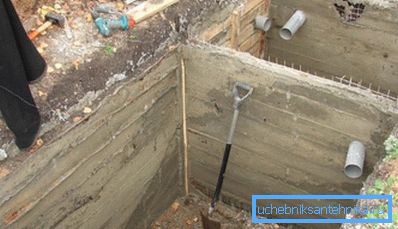

• All'interno installiamo una cassaforma di scudi in legno, formando due camere: una coppa e un pozzo di filtrazione.
• Riempire la cassaforma con cemento armato, rinforzando la struttura con rinforzi in acciaio se necessario.

Suggerimento: È anche possibile assemblare camere di fossa settica da anelli di cemento o vecchi pneumatici di grande diametro. A volte le camere sono costruite in mattoni, ma per questo scopo è meglio usare una pietra da costruzione usata, altrimenti il ​​prezzo della struttura sarà troppo alto.

• Il fondo della prima camera, il serbatoio di decantazione, è accuratamente sigillato con argilla, dopo di che siamo concreti.

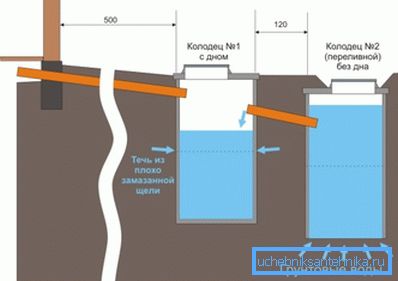

• A un'altezza di circa 1,7 - 2 m dal fondo, installiamo un tubo di troppo pieno che collega la coppa al pozzo di filtrazione.
• In fondo al pozzo di filtrazione addormentiamo uno strato di ghiaia grossolana. Anche nella parte inferiore della camera è possibile praticare diversi pozzi di piccolo diametro e riempirli con grossi ciottoli, in modo che il liquido venga assorbito nel terreno molto più intensamente.

Dall'alto montiamo la sovrapposizione di assi spessi ricoperti da uno strato di cemento o terra. Nel soffitto lasciamo un foro per il portello (il pompaggio verrà eseguito attraverso di esso) e installiamo anche il tubo di ventilazione.

Posa del gasdotto

La storia di come realizzare un sistema fognario per una casa privata sarebbe incompleta senza descrivere un altro elemento: la conduttura che collega la casa stessa con una fossa settica.

Le istruzioni per la sua installazione sono le seguenti:

• Scaviamo una fossa dal serbatoio delle acque reflue all'edificio. La sua profondità dovrebbe consentire di posare il tubo al di sotto del livello di congelamento del suolo, altrimenti in inverno sono possibili intasamenti di ghiaccio e la rottura delle pareti del gasdotto.

Fai attenzione! Dove questo non è possibile, è necessario isolare la sezione esterna della rete fognaria in alta qualità o posare un cavo scaldante nelle vicinanze.

• Cerchiamo di pianificare la pipeline stessa con il numero minimo di svolte e svolte.

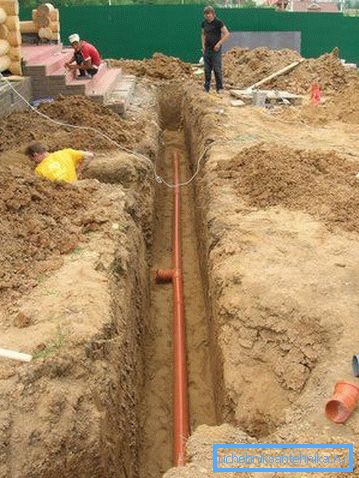

• Il fondo della trincea è accuratamente livellato, dopo di che si forma un cuscinetto di sabbia-ghiaia con una capacità fino a 15 cm nella sua parte inferiore, inumidendo e carteggiare il rinterro.
• Quindi, passando dalla fossa settica alla casa, iniziamo a posare tubi (preferibilmente polimeri, con un diametro di 50 o 110 mm). La pendenza ottimale della condotta è compresa tra 3 e 15 cm per metro lineare.

Fai attenzione! Quando si installano tubi con una grande pendenza, la velocità del flusso aumenta e le particelle solide consumano molto più fortemente la superficie interna della tubazione, il che comporta l'usura precoce dei suoi elementi.

• Colleghiamo i giunti delle parti della pipeline il più strettamente possibile. Allo stesso tempo, monitoriamo attentamente l'assenza di sporgenze o bave sulla superficie interna: la più piccola irregolarità rischia di diventare un luogo per la formazione di blocchi nel sistema fognario.

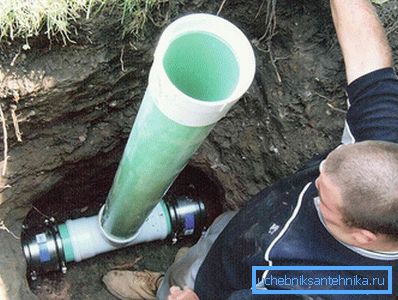

• Se il tubo ha una lunghezza considerevole, allora ogni 10-15 metri è necessario dotare i cosiddetti portelli di ispezione. Installiamo anche revisioni ad ogni turno, poiché è qui che è più richiesta la pulizia.

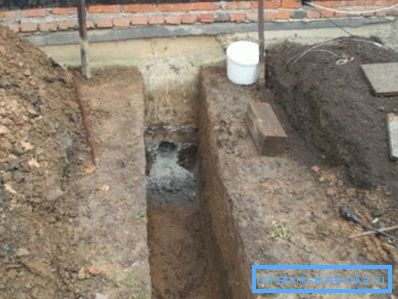

La conduttura della fogna viene portata in casa attraverso un foro nella fondazione, dopo di che sigilliamo accuratamente questa zona.

Sistema interno

Infissi idraulici di base

Con la parte esterna del sistema sistemata, è ora di entrare nell'edificio.

Quando facciamo i liquami in una casa privata, dobbiamo prima decidere quali dispositivi verranno installati lì. In accordo con questo elenco, pianificheremo la configurazione del layout del tubo e il suo diametro.

L'elenco degli impianti idraulici domestici dipende dal tipo di costruzione. In una casa di campagna, di solito ci limitiamo a uno o due lavandini e un bagno, mentre in una grande casa ci può essere un bagno (e non uno), un box doccia, diverse latrine, ecc.

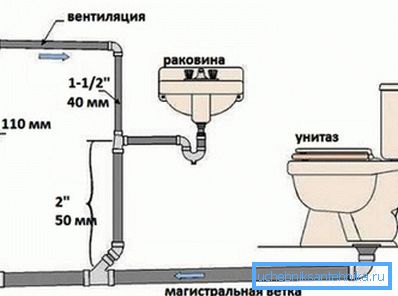

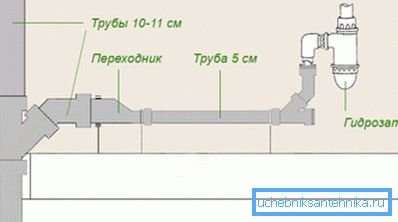

Il processo di installazione dei dispositivi non è difficile, ma per collegarli in un unico sistema, è necessario seguire alcune regole abbastanza semplici. Nella tabella seguente diamo i diametri dei tubi da utilizzare durante la connessione:

Suggerimento: Maggiore è il rilascio del dispositivo, più vicino deve essere posizionato il riser. Si consiglia di installare la toilette in prossimità di un tubo verticale di grande diametro.

Layout del tubo

Avendo deciso quali dispositivi avremo e come pianifichiamo di assemblarli, possiamo procedere alla posa del sistema di tubazioni. È meglio farlo prima dell'inizio della finitura: il processo sarà meno laborioso e mascherare gli elementi del sistema fognario non sarà costoso.

Lavoriamo come segue:

• Sul piano denotiamo i siti di installazione per le fonti di acque reflue. Approssimativamente calcoliamo la lunghezza richiesta dei tubi, il numero e la configurazione dei raccordi. Compriamo i materiali necessari con un margine di circa il 15-20%.

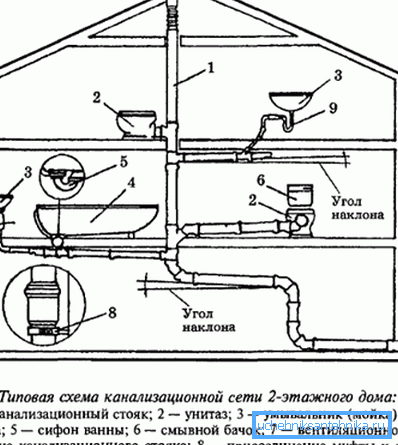

• Innanzitutto, nella nicchia o in una scatola separata, montiamo il montante, che nella parte inferiore è collegato al tubo di scarico. Sul riser forniamo le aree per il collegamento delle parti orizzontali del cablaggio.
• Nella parte superiore dell'edificio equipaggiamo l'uscita del tubo del ventilatore per la ventilazione.
• Successivamente, abbiamo tagliato i tubi di collegamento con un seghetto in conformità con le dimensioni richieste, pulire accuratamente i bordi e collegarli con raccordi con sezioni orizzontali.

Suggerimento: Prima di fare una fogna in una casa di legno, è necessario pre-tagliare attraverso le pareti dei canali attraverso i quali passeranno i tubi, e installare anelli di fissaggio in loro. Ciò ci consentirà di proteggere il sistema fognario dalla deformazione dovuta al restringimento delle pareti dell'edificio durante l'essiccazione.

• Il tubo dai punti di scarico al montante deve essere posato con una pendenza. Per le parti interne del sistema fognario, la pendenza ottimale è di circa 2 mm per metro lineare.

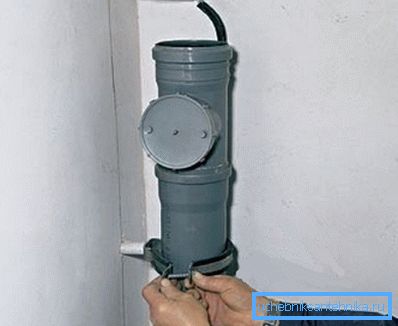

• Con la posa aperta, tutte le parti sono fissate alle pareti con morsetti di fissaggio sugli ancoraggi.
• In alcuni casi, una guarnizione nascosta consente di sigillare il sistema fognario depositato nei cancelli con una soluzione, ma in questo caso è necessario lasciare almeno un foro di ispezione in ciascuna sezione.

Dopo il completamento di tutti i lavori di installazione, siamo obbligati a testare la rete fognaria, riempiendola di acqua. Le perdite rilevate vengono eliminate sigillando accuratamente i giunti con un sigillante impermeabile.

conclusione

Devi pensare a come fare il liquame in casa tua, anche in fase di progettazione. Quindi saremo in grado di prevedere una serie di sfumature che faciliteranno l'installazione di un sistema di drenaggio (vedi anche l'articolo Scale delle fognature: tipi principali e loro descrizione).

Più in dettaglio, questo problema è trattato nel video di questo articolo, quindi prima di iniziare a lavorare, vale la pena studiarlo con molta attenzione.
